Passerella SKS 60 FS 3000 | 600 | 1,5 | no | Acciaio | zincato in continuo

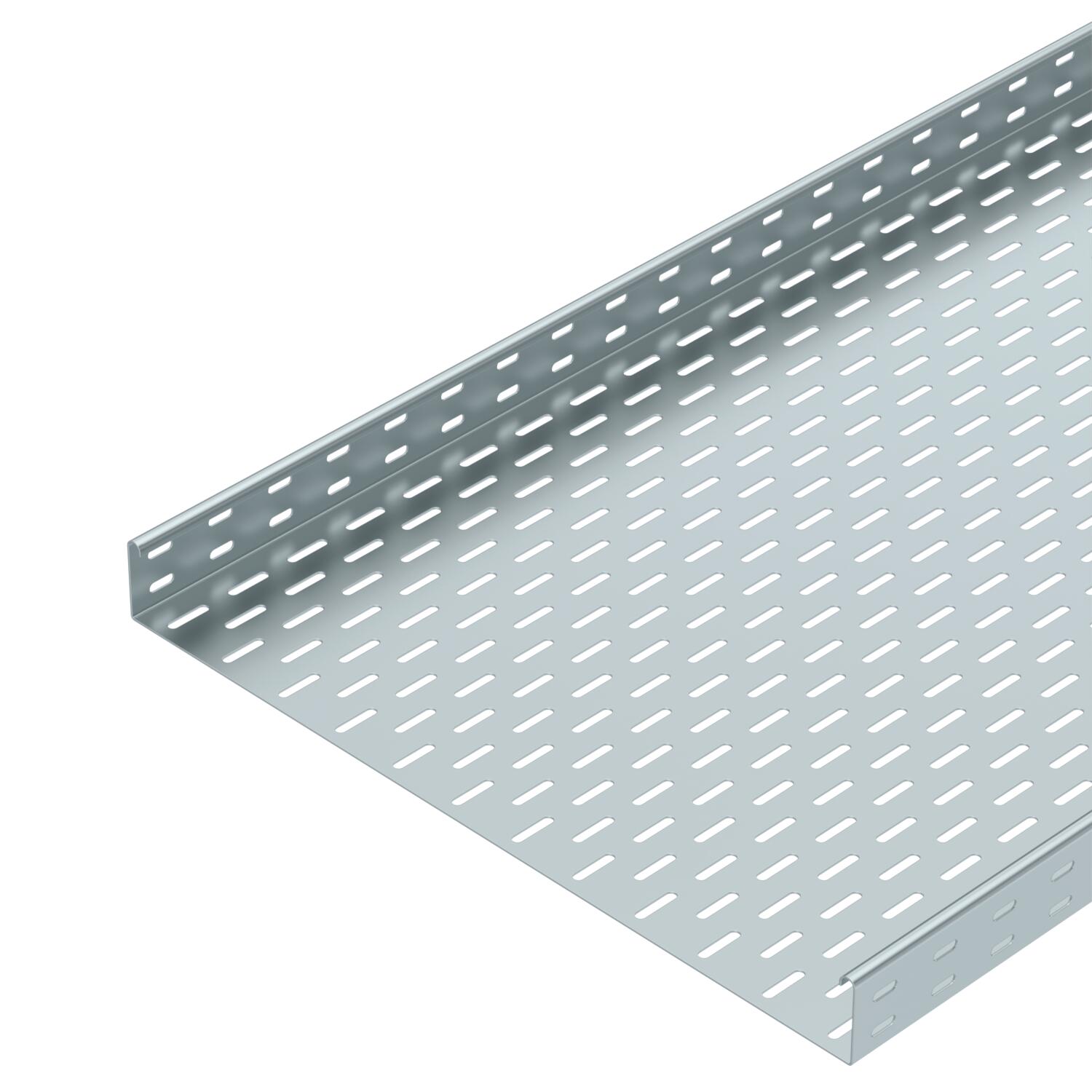

Passerella SKS 60 FS

N. art. 6056601 | EAN 4012196060498 | ELDAS-No. 127 001 059

N. art. / Tipo

Lughezza.	3000 mm

Larghezza

Spessore lamiera	1,5 mm

Mantenimento funzionale

Materiale	Acciaio

Superficie	zincato in continuo

Descrizione del prodotto

Descrizione del prodotto

SKS 60 = sistema di passerelle pesante con bordo di altezza 60 mm.
Schermatura magnetica senza coperchio 20 dB, con coperchio 50 dB.

La passerella portacavi tipo SKS può essere utilizzata anche per il mantenimento funzionale. Per ulteriori informazioni consultare la sezione relativa ai sistemi antincendio BSS.

Dati tecnici

Dati tecnici

Acciaio inossidabile, decapato	no
Altezza	2 in
Altezza	60 mm
Colore	zinco
Con parte superiore	no
Dimension W	600 mm
Dimensione B	600 mm
Dimensionee	60x600x3000
Dimensioni	60 x 600
Distanza tra gli appoggi 1,5 m	2,65 kN/m
Distanza tra gli appoggi 2,0 m	1,8 kN/m
Distanza tra gli appoggi 2,5 m	1,15 kN/m
Distanza tra gli appoggi 3,0 m	0,5 kN/m
Foratura laterale	sì
Foratura NATO	no
Foro di montaggio nel pavimento	sì
Impronta CO2 (GWP) dalla culla al cancello	19,9746 kg CO2e / 1 Metro

Larghezza	600 mm
Larghezza	24 in
Lughezza.	10 ft
Lughezza.	3000 mm
Mantenimento funzionale	no
Materiale	Acciaio

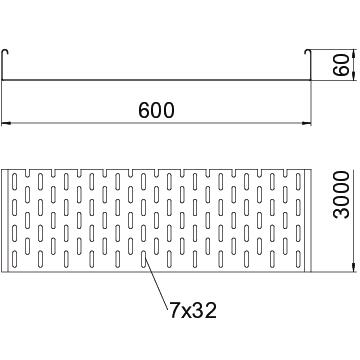

Perforazione di base	7x32
Sezione utile	358 cm²
Sezione utile	35800 mm²
Spessore lamiera	1,5 mm
Spessore lamiera	0,06 in
Superficie	zincato in continuo
Tipo di giunto sistema portacavi	avvitato
Tipo di prova di carico secondo IEC 61537	Tipo II
Versione a grande portata	no
Versione connettore	senza connettore

Dati tecnici

Schema di sollecitazione passerella portacavi SKS 60

Carico passerella-cavi ammesso in kN/m senza peso operatore
Distanza tra gli appoggi in m
Flessione passerella in mm con kN/m ammessi
Flessione di carico nella procedura di prova
Curva di carico per larghezza passerella in mm
Curva di flessione passerella in base alla distanza tra gli appoggi

Tutti i tipi

Tutti i tipi

Tipo	Lughezza.	Larghezza	Spessore lamiera	Mantenimento funzionale	Materiale	Superficie	ELDAS-No.	N. art.	Quantità	Conf.	Prezzo di listino IVA escl.
SKS 610 FS	3000 mm	100 mm	1,5 mm	sì	Acciaio	zincato in continuo	127 001 009	6056105	m	3 m	36,37 CHF Prezzo / 1 m
SKS 615 FS	3000 mm	150 mm	1,5 mm	sì	Acciaio	zincato in continuo	-----	6056156	m	3 m	45,20 CHF Prezzo / 1 m
SKS 620 FS	3000 mm	200 mm	1,5 mm	sì	Acciaio	zincato in continuo	127 001 019	6056202	m	3 m	50,07 CHF Prezzo / 1 m
SKS 630 FS	3000 mm	300 mm	1,5 mm	sì	Acciaio	zincato in continuo	127 001 029	6056296	m	3 m	63,78 CHF Prezzo / 1 m
SKS 640 FS	3000 mm	400 mm	1,5 mm	no	Acciaio	zincato in continuo	127 001 039	6056407	m	3 m	77,43 CHF Prezzo / 1 m
SKS 650 FS	3000 mm	500 mm	1,5 mm	no	Acciaio	zincato in continuo	127 001 049	6056504	m	3 m	93,18 CHF Prezzo / 1 m
SKS 660 FS	3000 mm	600 mm	1,5 mm	no	Acciaio	zincato in continuo	127 001 059	6056601	m	3 m	105,91 CHF Prezzo / 1 m

Accessorio

Accessori del sistema

Prodotti	Tipo	ELDAS-No.	N. art.	Quantità	Conf.	Prezzo di listino IVA escl.
Giunto longitudinale FS	RLVK 60 FS	127 018 419	6067093	pz	10 pz	4,08 CHF Prezzo / 1 pz
Giunto di base FS	SSLB 600 FS	127 018 569	7070233	pz	20 pz	12,93 CHF Prezzo / 1 pz
Curva 45° 60 FS	RB 45 660 FS	127 031 969	6036113	pz	1 pz	143,04 CHF Prezzo / 1 pz
Curva 90° 60 FS	RB 90 660 FS	127 032 629	6036572	pz	1 pz	162,05 CHF Prezzo / 1 pz
Curva ad angolazione regolabile 60 FS	RB W 660 FS	127 033 149	6037112	pz	1 pz	203,81 CHF Prezzo / 1 pz
Derivazione laterale 60 FS	RAA 660 FS	127 031 529	6042123	pz	1 pz	79,36 CHF Prezzo / 1 pz
Raccordo a T 60 FS	RT 660 FS	127 034 329	6038112	pz	1 pz	238,51 CHF Prezzo / 1 pz
Derivazione a croce 60 FS	RK 660 FS	127 033 689	7027321	pz	1 pz	446,69 CHF Prezzo / 1 pz
Coperchio con bussola girevole FS	DRL 600 FS	127 013 089	6052606	m	3 m	84,34 CHF Prezzo / 1 m
Separatore 60	TSG 60 FS	127 013 619	6062068	m	3 m	9,50 CHF Prezzo / 1 m
