Passerella SKS 60 FS 3000 | 150 | 1,5 | sì | Acciaio | zincato in continuo

Passerella SKS 60 FS

N. art. 6056156 | EAN 4012196389711

N. art. / Tipo

Lughezza.	3000 mm

Larghezza

Spessore lamiera	1,5 mm

Mantenimento funzionale

Materiale	Acciaio

Superficie	zincato in continuo

Descrizione del prodotto

Descrizione del prodotto

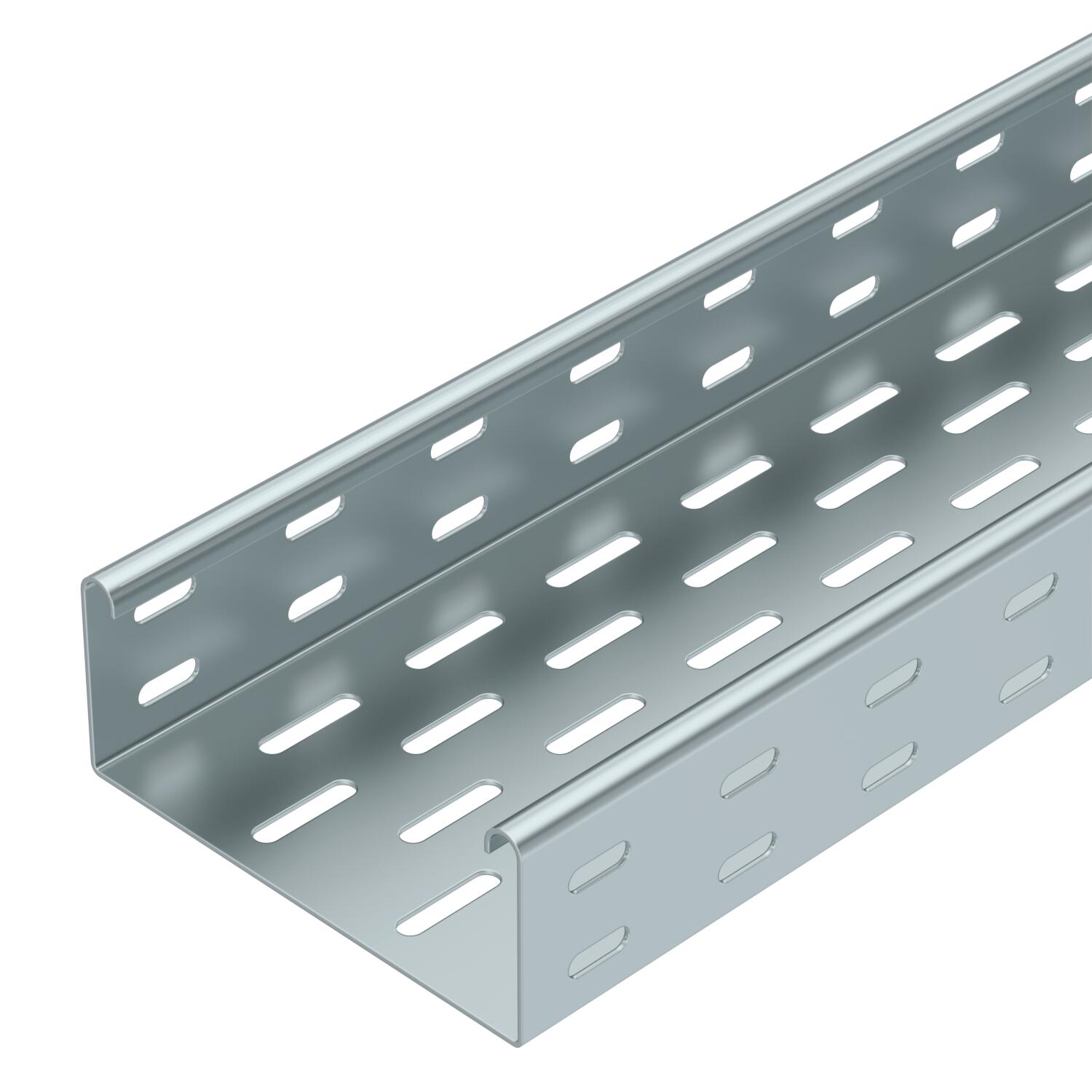

SKS 60 = sistema di passerelle pesante con bordo di altezza 60 mm.
Schermatura magnetica senza coperchio 20 dB, con coperchio 50 dB.

La passerella portacavi tipo SKS può essere utilizzata anche per il mantenimento funzionale. Per ulteriori informazioni consultare la sezione relativa ai sistemi antincendio BSS.

Dati tecnici

Dati tecnici

Acciaio inossidabile, decapato	no
Altezza	2 in
Altezza	60 mm
Brandschutz	NULL
Colore	zinco
Con parte superiore	no
Dimension W	150 mm
Dimensione B	150 mm

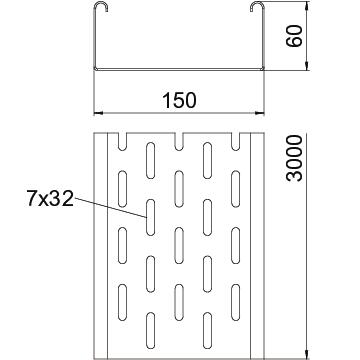

Dimensionee	60x150x3000
Distanza tra gli appoggi 1,5 m	2,65 kN/m
Distanza tra gli appoggi 2,0 m	1,8 kN/m
Distanza tra gli appoggi 2,5 m	1,15 kN/m
Distanza tra gli appoggi 3,0 m	0,5 kN/m
Foratura laterale	sì
Foratura NATO	no
Foro di montaggio nel pavimento	sì
Impronta CO2 (GWP) dalla culla al cancello	7,9623 kg CO2e / 1 Metro

Larghezza	6 in
Larghezza	150 mm
Lughezza.	3000 mm
Lughezza.	10 ft
Mantenimento funzionale	sì
Materiale	Acciaio
Perforazione di base	7x32
Sezione utile	8800 mm²
Sezione utile	88 cm²
Spessore lamiera	0,06 in
Spessore lamiera	1,5 mm
Superficie	zincato in continuo
Tipo di giunto sistema portacavi	avvitato
Tipo di prova di carico secondo IEC 61537	Tipo II
Versione a grande portata	no
Versione connettore	senza connettore

Dati tecnici

Schema di sollecitazione passerella portacavi SKS 60

Carico passerella-cavi ammesso in kN/m senza peso operatore
Distanza tra gli appoggi in m
Flessione passerella in mm con kN/m ammessi
Flessione di carico nella procedura di prova
Curva di carico per larghezza passerella in mm
Curva di flessione passerella in base alla distanza tra gli appoggi

Tutti i tipi

Tutti i tipi

Tipo	Lughezza.	Larghezza	Spessore lamiera	Mantenimento funzionale	Materiale	Superficie	ELDAS-No.	N. art.	Quantità	Conf.	Prezzo di listino IVA escl.
SKS 610 FS	3000 mm	100 mm	1,5 mm	sì	Acciaio	zincato in continuo	127 001 009	6056105	m	3 m	36,37 CHF Prezzo / 1 m
SKS 615 FS	3000 mm	150 mm	1,5 mm	sì	Acciaio	zincato in continuo	-----	6056156	m	3 m	45,20 CHF Prezzo / 1 m
SKS 620 FS	3000 mm	200 mm	1,5 mm	sì	Acciaio	zincato in continuo	127 001 019	6056202	m	3 m	50,07 CHF Prezzo / 1 m
SKS 630 FS	3000 mm	300 mm	1,5 mm	sì	Acciaio	zincato in continuo	127 001 029	6056296	m	3 m	63,78 CHF Prezzo / 1 m
SKS 640 FS	3000 mm	400 mm	1,5 mm	no	Acciaio	zincato in continuo	127 001 039	6056407	m	3 m	77,43 CHF Prezzo / 1 m
SKS 650 FS	3000 mm	500 mm	1,5 mm	no	Acciaio	zincato in continuo	127 001 049	6056504	m	3 m	93,18 CHF Prezzo / 1 m
SKS 660 FS	3000 mm	600 mm	1,5 mm	no	Acciaio	zincato in continuo	127 001 059	6056601	m	3 m	105,91 CHF Prezzo / 1 m

Accessorio

Accessori del sistema

Prodotti	Tipo	ELDAS-No.	N. art.	Quantità	Conf.	Prezzo di listino IVA escl.
Giunto longitudinale FS	RLVK 60 FS	127 018 419	6067093	pz	10 pz	4,08 CHF Prezzo / 1 pz
Set giunti longitudinali FS	RV 615 FS	127 019 619	6068162	pz	10 pz	8,84 CHF Prezzo / 1 pz
Giunto di base FS	SSLB 150 FS	-----	7070209	pz	20 pz	4,33 CHF Prezzo / 1 pz

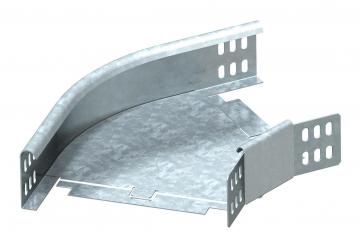

Curva 45° 60 FS	RB 45 615 FS	127 031 869	6036102	pz	1 pz	44,56 CHF Prezzo / 1 pz
Curva 90° 60 FS	RB 90 615 FS	127 032 429	6036562	pz	1 pz	46,99 CHF Prezzo / 1 pz
Curva ad angolazione regolabile 60 FS	RB W 615 FS	127 032 949	6037102	pz	1 pz	108,13 CHF Prezzo / 1 pz
Derivazione laterale 60 FS	RAA 615 FS	127 031 329	6042113	pz	1 pz	33,63 CHF Prezzo / 1 pz
Raccordo a T 60 FS	RT 615 FS	127 034 129	6038102	pz	1 pz	65,59 CHF Prezzo / 1 pz
Coperchio con bussola girevole FS	DRL 150 FS	127 013 029	6052150	m	3 m	33,36 CHF Prezzo / 1 m
Separatore 60	TSG 60 FS	127 013 619	6062068	m	3 m	9,50 CHF Prezzo / 1 m
Curva 45° 60 FS	RB 45 615 FS	-----	6043755	pz	1 pz	47,12 CHF Prezzo / 1 pz
