Nota: Questo articolo è un articolo fuori produzione. Puoi trovare l’articolo successivo qui: 6059105 / Passerella MKS-Magic® 85 FT

Passerella portacavi DKS 85 FT 3000 | 400 | 1,5 | no | Acciaio | zincato a caldo per immersione

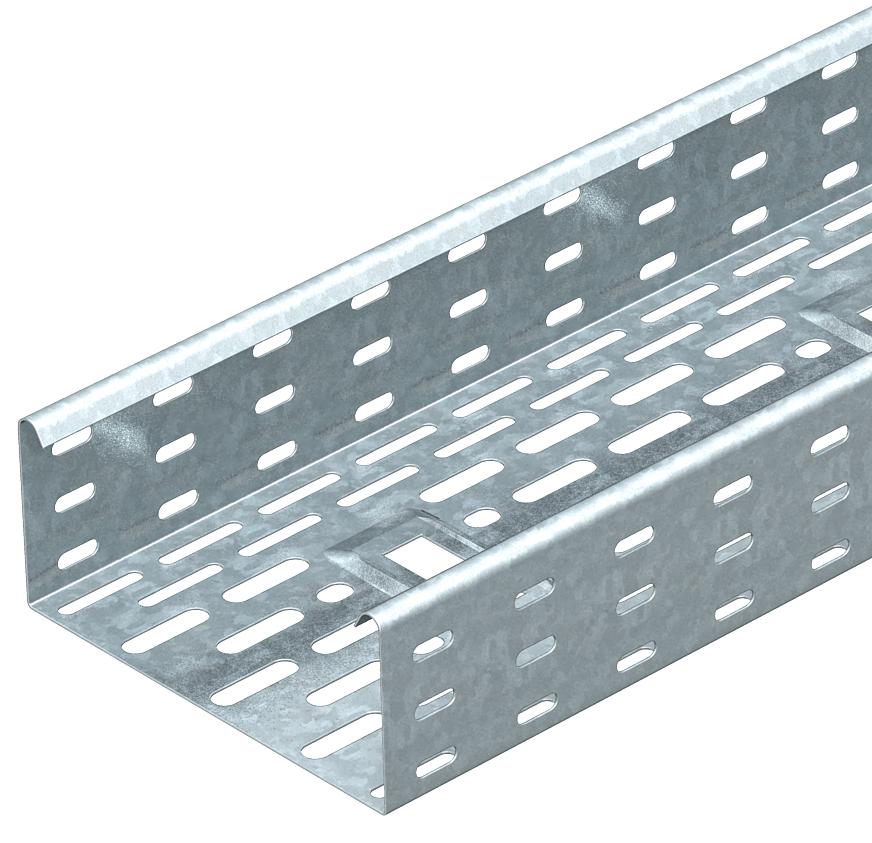

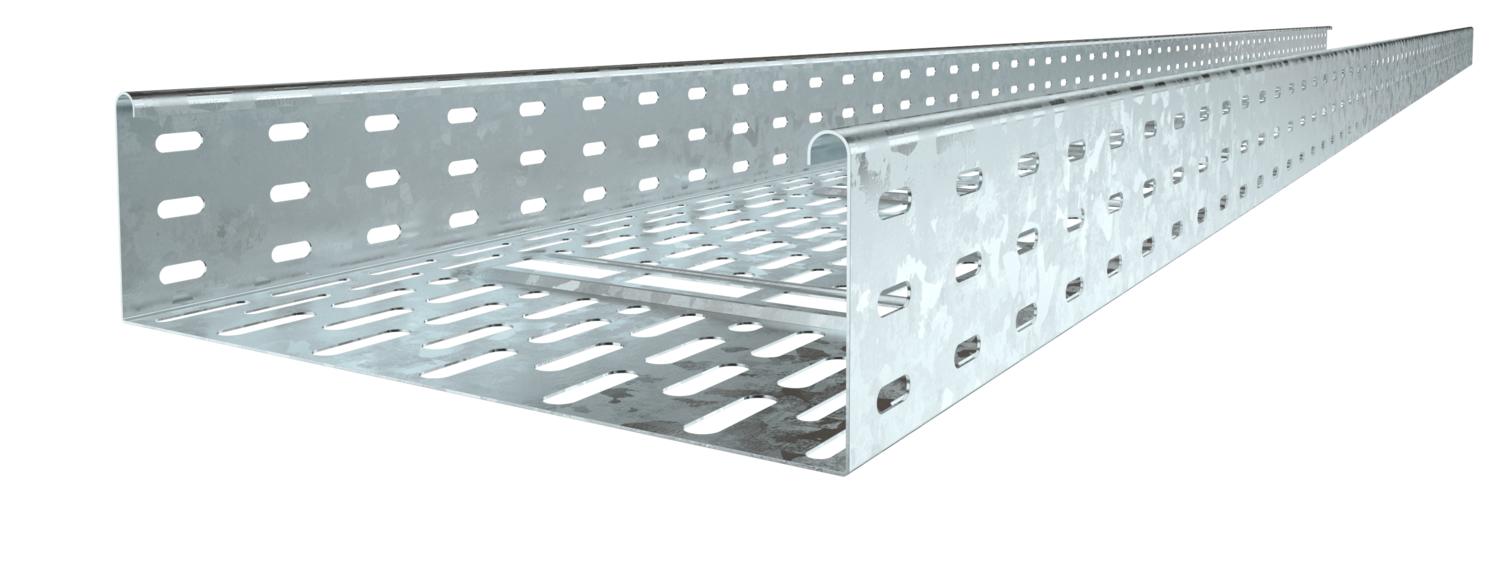

Passerella portacavi DKS 85 FT

N. art. 6086659 | EAN 4012196071357

N. art. / Tipo

Lughezza.	3000 mm

Larghezza

Spessore lamiera

Mantenimento funzionale	no

Materiale	Acciaio

Superficie	zincato a caldo per immersione

Descrizione del prodotto

Descrizione del prodotto

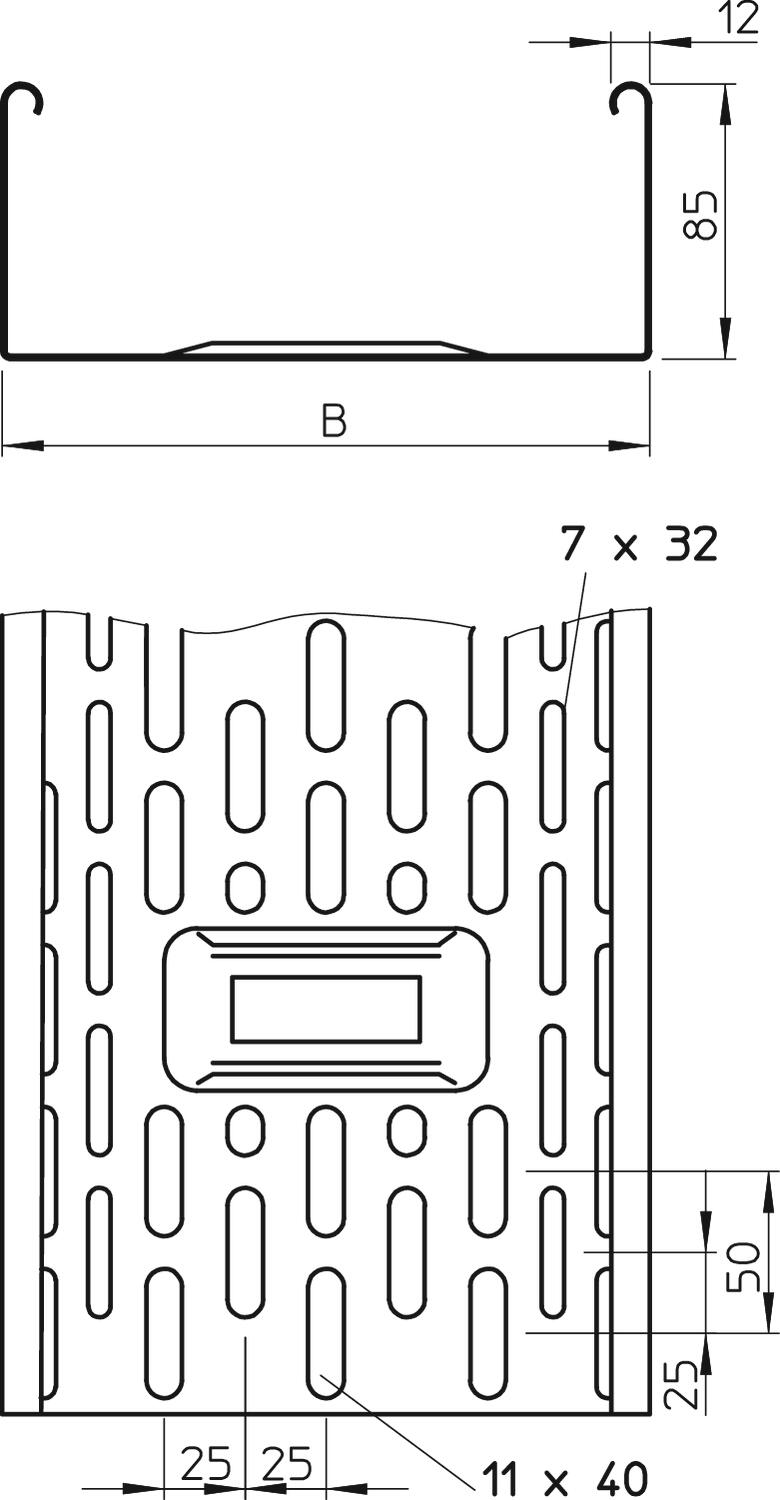

DKS 85 = Sistema di passerelle asolate portacavi con altezza del bordo pari a 85 mm.
Schermatura magnetica senza coperchio 20 dB, con coperchio 50 dB.

Sistema di passerelle portacavi asolate conforme a VdS 2092 con il 30% di percentuale di foratura per l'impiego sotto gli impianti di nebulizzazione.

Uscita cavi dal fondo, possibile della larghezza 200mm in su.

I componenti di collegamento devono essere ordinati separatamente.

Dati tecnici

Dati tecnici

Acciaio inossidabile, decapato	no
Altezza	85 mm
Altezza	3 in
Colore	zinco
Con parte superiore	no
Dimensione B	400 mm
Dimensionee	85x400x3000
Dimensioni	85 x 400
Distanza tra gli appoggi 1,5 m	3 kN/m
Distanza tra gli appoggi 2,0 m	2,75 kN/m
Distanza tra gli appoggi 2,5 m	1,5 kN/m
Distanza tra gli appoggi 3,0 m	1,1 kN/m
Einsatz Sprinkleranlage	sì
Foratura laterale	sì
Foratura NATO	no
Foro di montaggio nel pavimento	sì

Impronta CO2 (GWP) dalla culla al cancello	15,1799 kg CO₂e / 1 Metro
Larghezza	400 mm
Larghezza	16 in
Lughezza.	10 ft
Lughezza.	3000 mm
Mantenimento funzionale	no
Materiale	Acciaio
Sezione utile	33800 mm²
Sezione utile	338 cm²
Spessore lamiera	0,06 in
Spessore lamiera	1,5 mm
Superficie	zincato a caldo per immersione
Tipo di giunto sistema portacavi	avvitato
Tipo di prova di carico secondo IEC 61537	Tipo II
Versione a grande portata	no
Versione connettore	senza connettore

Dati tecnici

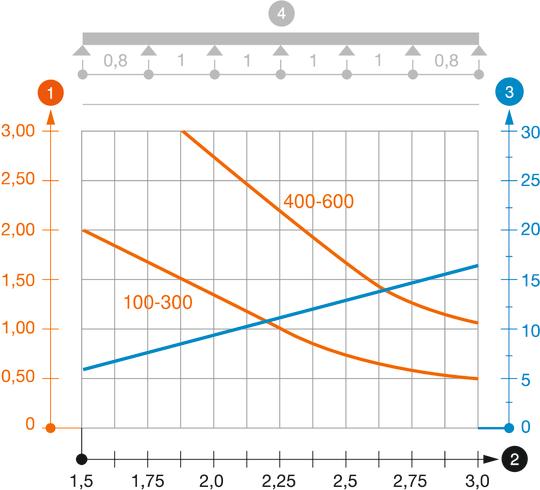

Diagramma di carico passerella portacavi tipo DKS 85

Distanza tra gli appoggi in m
Flessione passerella in mm con kN/m ammessi
Carico passerella-cavi ammesso in kN/m senza peso operatore

Tutti i tipi

Tutti i tipi

Tipo	Lughezza.	Larghezza	Spessore lamiera	Mantenimento funzionale	Materiale	Superficie	N. art.	Quantità	Conf.	Prezzo di listino IVA escl.
DKS 830 FT	3000 mm	300 mm	1 mm	no	Acciaio	zincato a caldo per immersione	6086519	m	3 m	108,12 CHF Prezzo / 1 m
DKS 840 FT	3000 mm	400 mm	1,5 mm	no	Acciaio	zincato a caldo per immersione	6086659	m	3 m	129,91 CHF Prezzo / 1 m
DKS 850 FT	3000 mm	500 mm	1,5 mm	no	Acciaio	zincato a caldo per immersione	6086675	m	3 m	150,92 CHF Prezzo / 1 m
DKS 860 FT	3000 mm	600 mm	1,5 mm	no	Acciaio	zincato a caldo per immersione	6086691	m	3 m	171,31 CHF Prezzo / 1 m

Accessorio

Accessori del sistema

Prodotti	Tipo	ELDAS-No.	N. art.	Quantità	Conf.	Prezzo di listino IVA escl.
Giunto longitudinale e angolare 85 FT	RLVL 85 FT	127 058 089	6067816	pz	10 pz	12,06 CHF Prezzo / 1 pz
Coperchio con bussola girevole FT	DRL 400 FT	-----	6051413	m	3 m	78,36 CHF Prezzo / 1 m

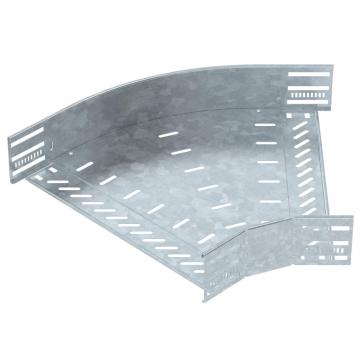

Curva 45° 85 FT	RB 45 840 FT	127 032 059	6036236	pz	1 pz	179,30 CHF Prezzo / 1 pz

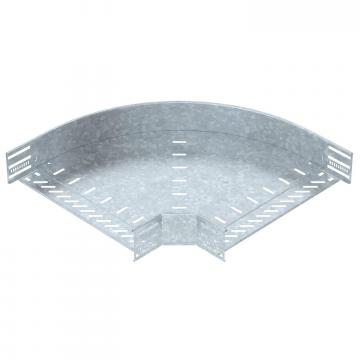

Curva 90° 85 FT	RB 90 840 FT	127 032 719	6036718	pz	1 pz	244,93 CHF Prezzo / 1 pz

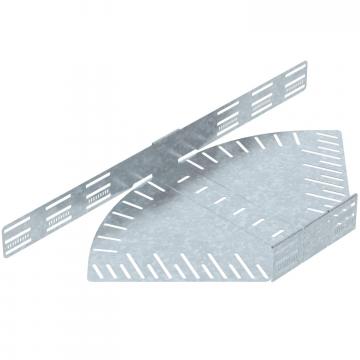

Curva ad angolazione regolabile 85 FT	RB W 840 FT	127 033 239	6037226	pz	1 pz	282,87 CHF Prezzo / 1 pz

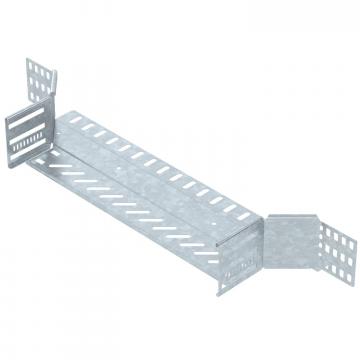

Derivazione laterale 85 FT	RAA 840 FT	127 031 619	6042237	pz	1 pz	140,25 CHF Prezzo / 1 pz

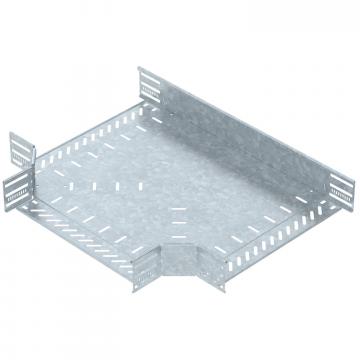

Raccordo a T 85 FT	RT 840 FT	127 034 419	6038236	pz	1 pz	296,26 CHF Prezzo / 1 pz

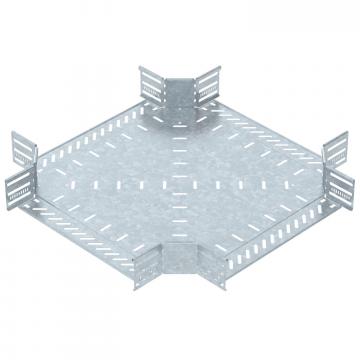

Derivazione a croce 85 FT	RK 840 FT	127 033 779	7027437	pz	1 pz	379,96 CHF Prezzo / 1 pz
Coperchio con bussola girevole DD	DRL 400 DD	127 053 939	6052715	m	3 m	78,36 CHF Prezzo / 1 m
Separatore 85 DD	TSG 85 DD	127 063 689	6062331	m	3 m	19,66 CHF Prezzo / 1 m

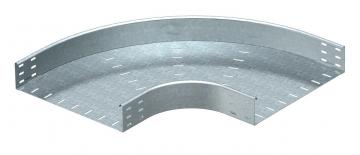

Curva 90° 85 FT	RB 90 840 FT	-----	7126417	pz	1 pz	238,59 CHF Prezzo / 1 pz
