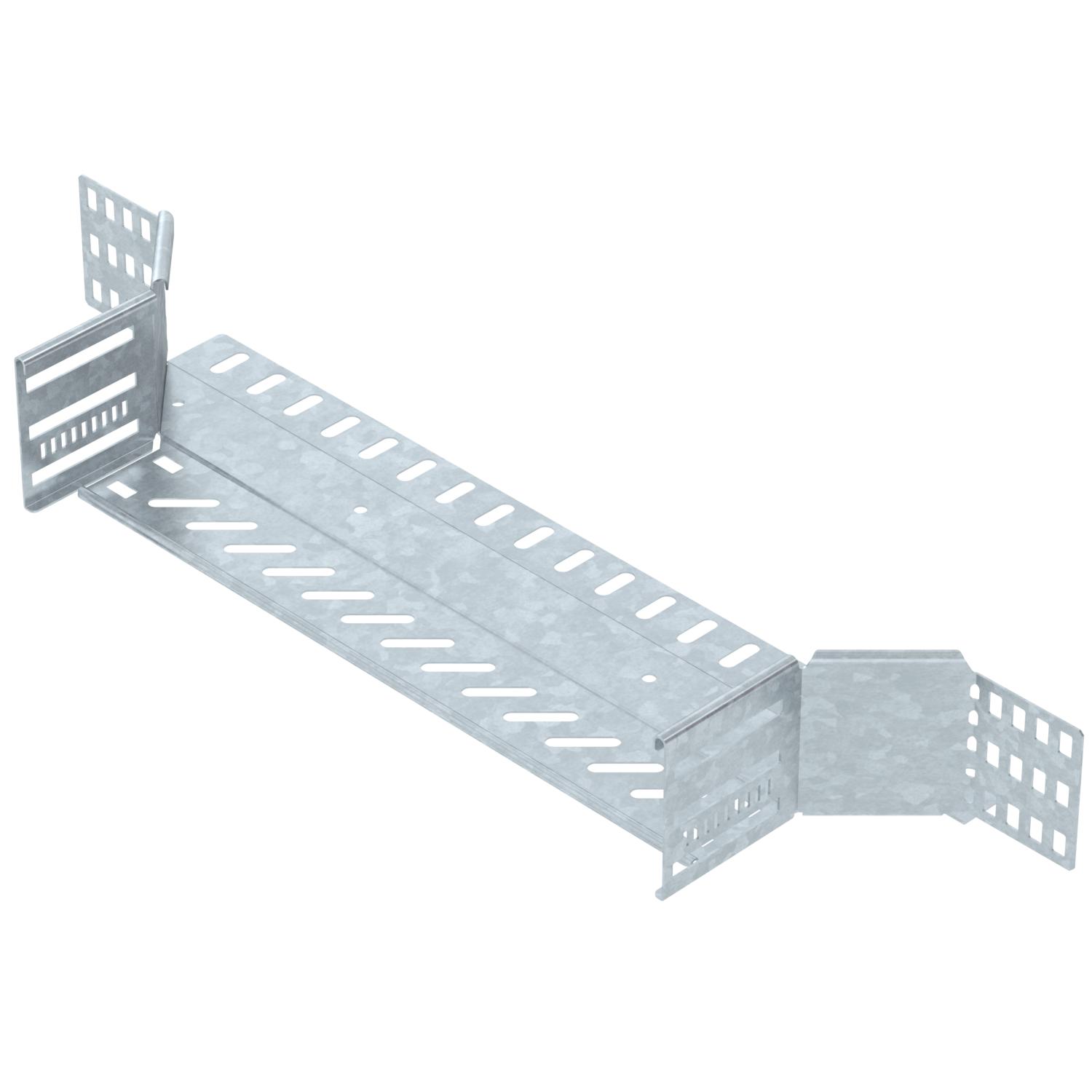

Derivazione laterale 85 FT

N. art. 6042237 | EAN 4012197342661 | ELDAS-No. 127 031 619

N. art. / Tipo

Larghezza

Colore	zinco

Torna alla panoramica

Descrizione del prodotto

Descrizione del prodotto

Derivazione laterale per realizzare una deviazione orizzontale o a croce, accessorio per passerelle portacavi a innesto e avvitabili con altezza bordo di 85 mm. Montaggio senza viti con morsetti doppi oppure connessione a vite con viti a testa tonda FRS e dadi con rondelle M6. Utilizzabile in ambienti interni ed esterni. Il materiale di fissaggio deve essere ordinato separatamente.

Dati tecnici

Dati tecnici

Acciaio inossidabile, decapato	no
Altezza	85 mm
Colore	zinco
Dimensione B	400 mm
Dimensionee	85x400
Foratura NATO	no
Impronta CO2 (GWP) dalla culla al cancello	2,6824 kg CO2e / 1 Pezzo
Larghezza	400 mm
Larghezza in uscita	400 mm
Mantenimento funzionale	no
Materiale	Acciaio

Quantità viti raccomandata	18 St.
Range di temperatura di esercizio max	120 °C
Range di temperatura di esercizio min.	-20 °C
Spessore lamiera	1 mm
Spessore longherone	1,25 mm
Spessore materiale piastra	1 mm
Superficie	zincato a caldo per immersione
Tipo di giunto sistema portacavi	avvitato/fissato
Versione a grande portata	no
Versione connettore	connettore integrato

Tutti i tipi

Tutti i tipi

Tipo	Larghezza	Colore	ELDAS-No.	N. art.	Quantità	Conf.	Prezzo di listino IVA escl.
RAA 810 FT	100 mm	zinco	127 031 559	6042231	pz	1 pz	64,15 CHF Prezzo / 1 pz
RAA 820 FT	200 mm	zinco	127 031 579	6042233	pz	1 pz	76,51 CHF Prezzo / 1 pz
RAA 830 FT	300 mm	zinco	127 031 599	6042235	pz	1 pz	91,61 CHF Prezzo / 1 pz
RAA 840 FT	400 mm	zinco	127 031 619	6042237	pz	1 pz	137,70 CHF Prezzo / 1 pz
RAA 850 FT	500 mm	zinco	127 031 639	6042241	pz	1 pz	145,83 CHF Prezzo / 1 pz
RAA 860 FT	600 mm	zinco	127 031 659	6042243	pz	1 pz	153,12 CHF Prezzo / 1 pz

Accessorio

Accessori del sistema

Prodotti	Tipo	ELDAS-No.	N. art.	Quantità	Conf.	Prezzo di listino IVA escl.
Coperchio per derivazione laterale DD	RAAD 400 DD	127 034 749	6042439	pz	1 pz	136,12 CHF Prezzo / 1 pz

Accessori di montaggio

Prodotti	Tipo	ELDAS-No.	N. art.	Quantità	Conf.	Prezzo di listino IVA escl.
Morsetto doppio, montaggio accessori A2	DOP A2	-----	6035998	pz	10 pz	75,10 CHF Prezzo / 100 pz
Vite a testa tonda con dado flangiato, F	FRSB 6x12 F	127 090 009	6406122	pz	100 pz	36,11 CHF Prezzo / 100 pz
