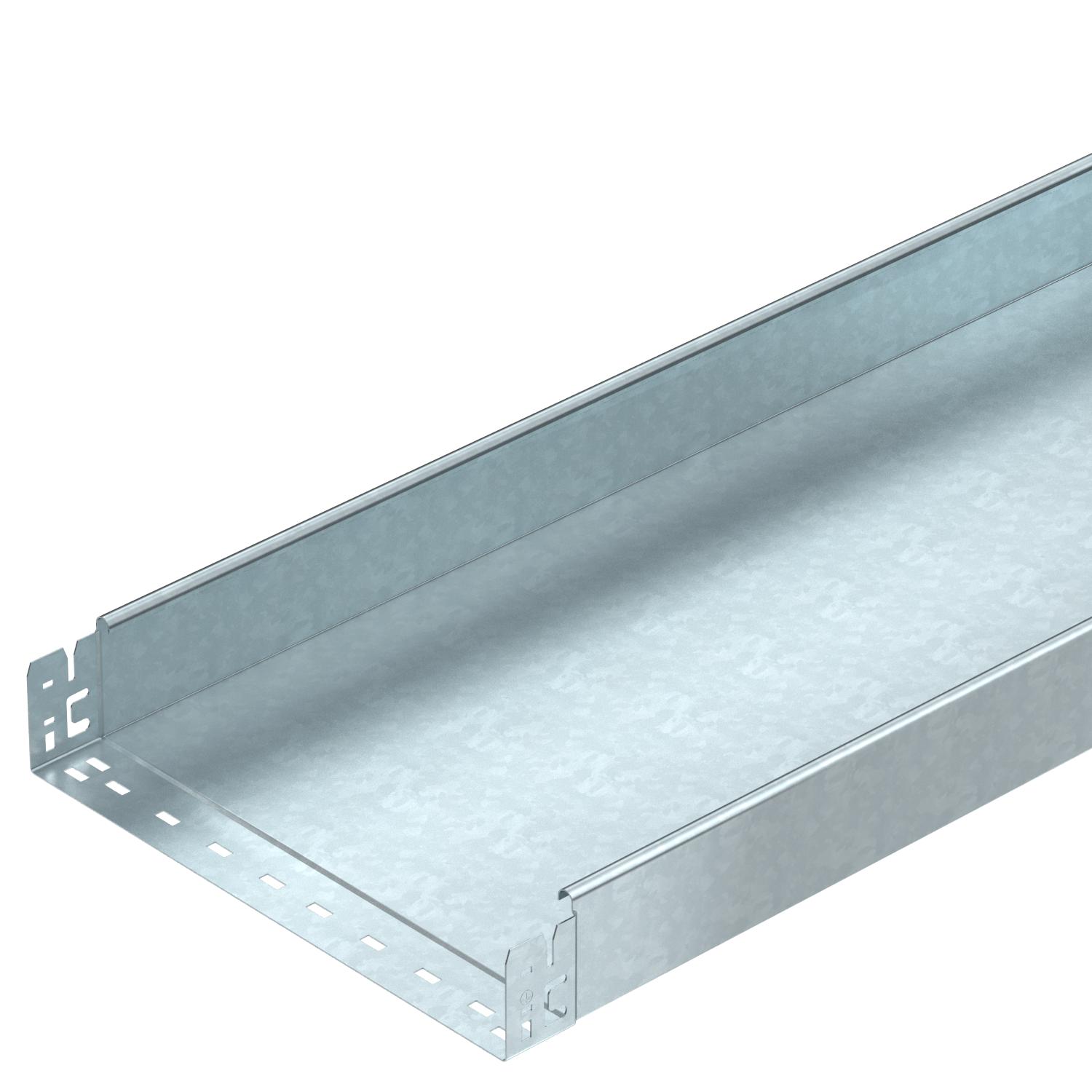

Passerella MKS-Magic® 85 non forata FT

N. art. / Tipo

Lughezza.	3050 mm

Larghezza

Altezza	85 mm

Spessore lamiera	1 mm

Mantenimento funzionale	no

Colore	zinco

Materiale	Acciaio

Superficie	zincato a caldo per immersione

Descrizione del prodotto

Descrizione del prodotto

Passerella non forata con sistema di fissaggio rapido integrato. La lunghezza utile della passerella è di 3.000 mm.

L'equipotenzializzazione è garantita senza componenti aggiuntivi.

Dati tecnici

Acciaio inossidabile, decapato	no
Colore	zinco
Con parte superiore	no
Dimensionee	85x400x3050
Foratura laterale	no
Foratura NATO	no
Foro di montaggio nel pavimento	no
Lunghezza utile	3000 mm
Mantenimento funzionale	no

Materiale	Acciaio
Sezione utile	33800 mm²
Sezione utile	338 cm²
Spessore lamiera	1 mm
Superficie	zincato a caldo per immersione
Tipo di giunto sistema portacavi	Fissaggio a scatto
Tipo di prova di carico secondo IEC 61537	Tipo II
Versione a grande portata	no
Versione connettore	connettore integrato

Altezza	85 mm
Dimensione B	400 mm

Larghezza	400 mm
Lughezza.	3050 mm

Distanza tra gli appoggi 1,5 m	1,75 kN/m
Distanza tra gli appoggi 1,75 m	1,4 kN/m

Distanza tra gli appoggi 2,0 m	1,1 kN/m
Distanza tra gli appoggi 2,5 m	0,5 kN/m

CO₂ Footprint (GWP)	13,4046 kg CO₂e
Data di rilevazione valore CO2	2025-05-14T00:00:00.000+0200
Declared Unit (LCA)	Metro

Declared Unit Quantity (LCA)	1
Impronta CO2 (GWP) dalla culla al cancello	13,4046 kg CO2e / 1 Metro

Dati tecnici

Tutti i tipi

Tipo	Lughezza.	Larghezza	Altezza	Spessore lamiera	Mantenimento funzionale	Colore	Materiale	Superficie	N. art.	Quantità	Conf.	Prezzo di listino IVA escl.
MKSMU 810 FT	3050 mm	100 mm	85 mm	1 mm	no	zinco	Acciaio	zincato a caldo per immersione	6059325	m	3 m	47,88 CHF Prezzo / 1 m
MKSMU 820 FT	3050 mm	200 mm	85 mm	1 mm	no	zinco	Acciaio	zincato a caldo per immersione	6059329	m	3 m	65,27 CHF Prezzo / 1 m
MKSMU 830 FT	3050 mm	300 mm	85 mm	1 mm	no	zinco	Acciaio	zincato a caldo per immersione	6059331	m	3 m	87,43 CHF Prezzo / 1 m
MKSMU 840 FT	3050 mm	400 mm	85 mm	1 mm	no	zinco	Acciaio	zincato a caldo per immersione	6059333	m	3 m	102,11 CHF Prezzo / 1 m
MKSMU 850 FT	3050 mm	500 mm	85 mm	1 mm	no	zinco	Acciaio	zincato a caldo per immersione	6059335	m	3 m	132,85 CHF Prezzo / 1 m
MKSMU 860 FT	3050 mm	600 mm	85 mm	1 mm	no	zinco	Acciaio	zincato a caldo per immersione	6059337	m	3 m	157,41 CHF Prezzo / 1 m

Accessorio

Prodotti	Tipo	ELDAS-No.	N. art.	Quantità	Conf.	Prezzo di listino IVA escl.
Set giunti longitudinali Magic DD	KTSMV 840 DD	-----	6069032	pz	1 pz	42,06 CHF Prezzo / 1 pz
Coperchio con bussola girevole FT	DRL 400 FT	-----	6051413	m	3 m	78,36 CHF Prezzo / 1 m
Curva 45° 85 FT	RB 45 840 FT	127 032 059	6036236	pz	1 pz	179,30 CHF Prezzo / 1 pz
Curva 90° 85 FT	RB 90 840 FT	127 032 719	6036718	pz	1 pz	244,93 CHF Prezzo / 1 pz
Curva ad angolazione regolabile 85 FT	RB W 840 FT	127 033 239	6037226	pz	1 pz	282,87 CHF Prezzo / 1 pz
Derivazione laterale 85 FT	RAA 840 FT	127 031 619	6042237	pz	1 pz	140,25 CHF Prezzo / 1 pz
Raccordo a T 85 FT	RT 840 FT	127 034 419	6038236	pz	1 pz	296,26 CHF Prezzo / 1 pz
Derivazione a croce 85 FT	RK 840 FT	127 033 779	7027437	pz	1 pz	379,96 CHF Prezzo / 1 pz
Coperchio con bussola girevole DD	DRL 400 DD	127 053 939	6052715	m	3 m	78,36 CHF Prezzo / 1 m
Separatore 85 DD	TSG 85 DD	127 063 689	6062331	m	3 m	19,66 CHF Prezzo / 1 m
Curva 45° Magic 85 FT	RBM 45 840 FT	-----	6041436	pz	1 pz	163,75 CHF Prezzo / 1 pz
