Passerella LG 60, 6 m VS FT
N. art. 6208656 | EAN 4012195064367
- Descrizione del prodotto
-

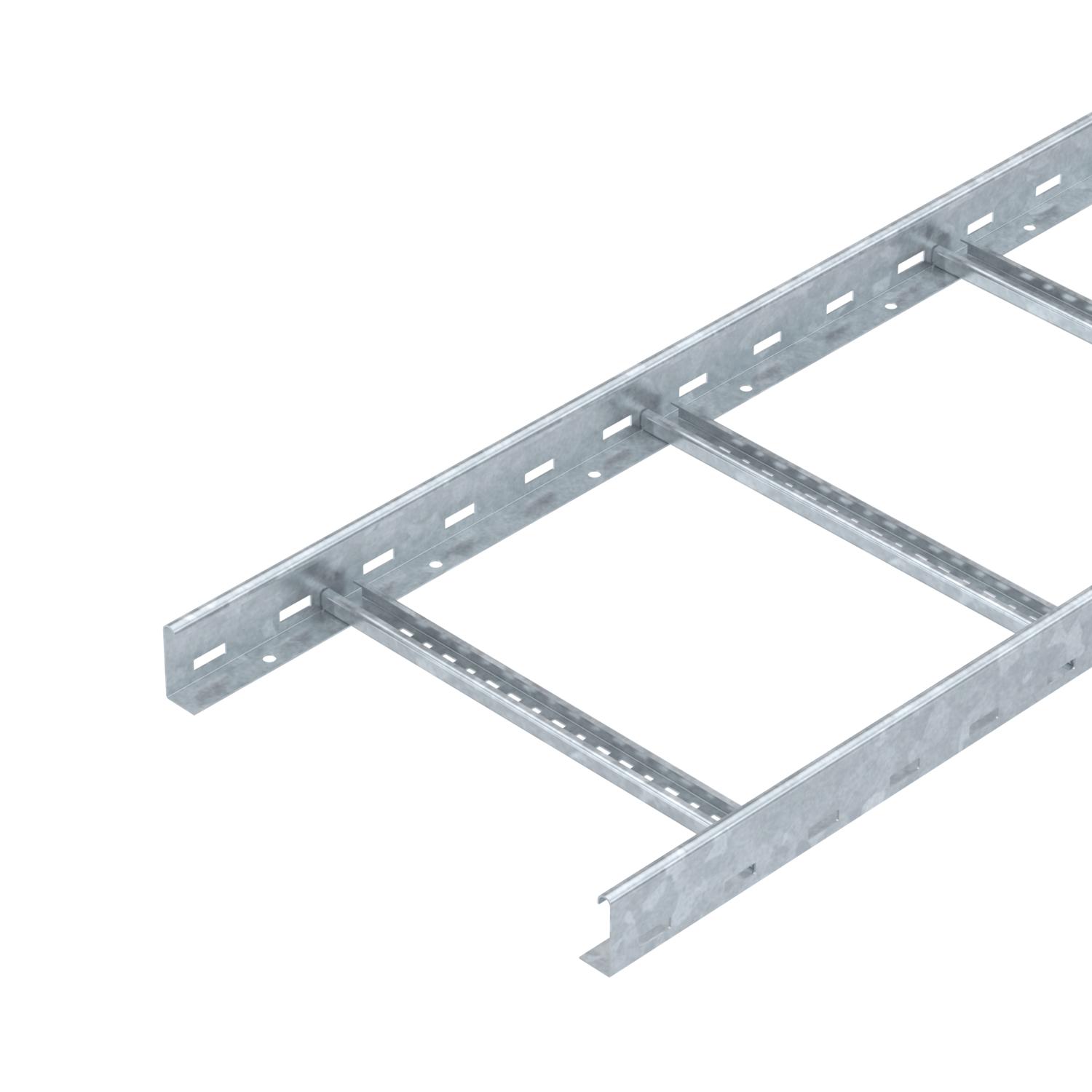

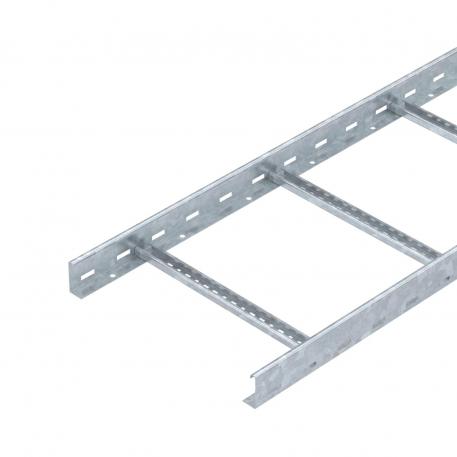

Descrizione del prodottoPasserella con longherone forato, con bordo di altezza pari a 60 mm, pioli del profilato a C rivettati e aperti verso l'alto (versione VS).
Schermatura elettromagnetica senza coperchio 10 dB, con coperchio 15 dB.
La passerella a scaletta viene fornita in versione ripiegata.
Potete trovare la staffa reggicavo adatta del tipo 2056 nei sistemi di passerelle a spalliera.
-
- Dati tecnici
-
Dati tecnici
Acciaio inossidabile, decapato no Brandschutz NULL Colore zinco Dimensionee 60x400x6000 Dimensioni 60x400x6000 Distanza tra i pioli 300 mm Fissaggio del piolo ribaditura cieca Foratura laterale sì Mantenimento funzionale sì Materiale Acciaio Sezione utile 198 cm² Sezione utile 19800 mm² Spessore longherone 1,5 mm Superficie zincato a caldo per immersione Versione a grande portata no Versione dei pioli Profilo forato Versione del longherone laterale profilo piatto Misure

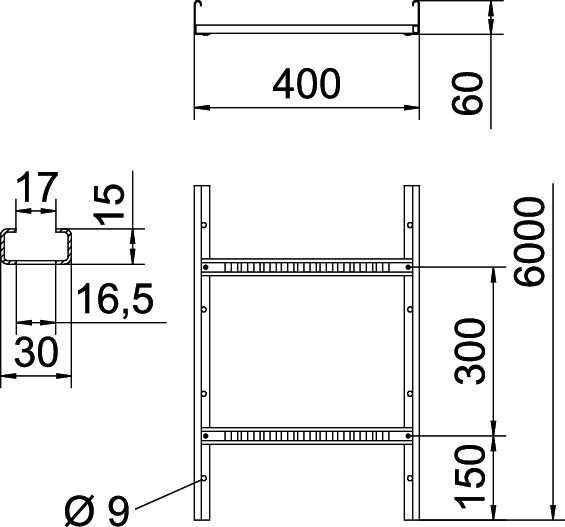

Altezza 60 mm Dimensione B 400 mm Larghezza 400 mm Lughezza. 6000 mm Schlitzmaß Sprosse 16,50 Carichi
Distanza tra gli appoggi 1,5 m 3,1 kN/m Distanza tra gli appoggi 2,0 m 2,25 kN/m Distanza tra gli appoggi 2,5 m 1,5 kN/m Distanza tra gli appoggi 3,0 m 1,1 kN/m Distanza tra gli appoggi 3,5 m 0,75 kN/m Distanza tra gli appoggi 4,0 m 0,45 kN/m Distanza tra gli appoggi 4,5 m 0,3 kN/m Distanza tra gli appoggi 5,0 m 0,15 kN/m Impronta di CO2 (Product Carbon Footprint)
CO₂ Footprint (GWP) 7,3337 kg CO₂e Data di rilevazione valore CO2 2025-05-14T00:00:00.000+0200 Declared Unit (LCA) Metro Declared Unit Quantity (LCA) 1 Impronta CO2 (GWP) dalla culla al cancello 7,3337 kg CO2e / 1 Metro Dati tecnici
Diagramma di carico passerella tipo LG 60 VS
- Tutti i tipi
-
Tutti i tipi
-
Accessori del sistema
Prodotti Tipo ELDAS-No. N. art. Quantità Conf. Prezzo di listino IVA escl.
Coperchio con bussola girevole FT
DRL 400 FT ----- 6051413 3 m 78,36 CHF Prezzo / 1 m
Giunto longitudinale FT
LVG 60 FT 127 058 019 6208843 10 pz 6,72 CHF Prezzo / 1 pz
Giunto snodato FT
LGVG 60 FT 127 058 069 6208944 10 pz 20,66 CHF Prezzo / 1 pz
Giunto di dilatazione
LDVG 60 FT ----- 6208970 2 pz 22,51 CHF Prezzo / 1 pz
Connettore multifunzionale FT
LMFV 640 FT 127 098 179 6225734 1 pz 89,75 CHF Prezzo / 1 pz
Curva 90° 60 FT
LB 90 640 R3 FT 127 004 039 6225066 1 pz 260,32 CHF Prezzo / 1 pz
Raccordo a T 60 FT
LT 640 R3 FT 127 066 379 6225234 1 pz 548,43 CHF Prezzo / 1 pz
Derivazione laterale 60 FT
LAA 640 R3 FT ----- 6225874 1 pz 469,53 CHF Prezzo / 1 pz
Elemento per curve snodate 60 FT
LGBE 640 FT ----- 6225474 1 pz 143,76 CHF Prezzo / 1 pz
Calotta di protezione 60
SKH 60 OR 127 008 359 6222537 40 Coppia 5,16 CHF Prezzo / 1 Coppia
Angolare di appoggio
LAW FT ----- 6221513 10 pz 10,55 CHF Prezzo / 1 pz
Elemento di connessione FT
LAS 60 FT ----- 6221378 10 pz 9,64 CHF Prezzo / 1 pz
Separatore 45 DD
TSG 45 DD 127 063 669 6062321 3 m 15,74 CHF Prezzo / 1 m
Piastra angolare DD
LEB 25 DD ----- 6221216 1 pz 58,07 CHF Prezzo / 1 pz
Piastra angolare DD
LEB 50 DD ----- 6221259 1 pz 83,49 CHF Prezzo / 1 pz
Piastra di appoggio
LALB 40 FT ----- 6221874 1 pz 69,38 CHF Prezzo / 1 pz
Piastra di uscita e protezione FT
LAB 40 FT ----- 6220452 1 pz 74,09 CHF Prezzo / 1 pz
Lamiera di inserimento DD
ELB-L 40 DD ----- 6103360 3 m 70,20 CHF Prezzo / 1 m - Download
-
Scheda tecnica LG 640 VS 6 FT / 6208656 , 0.25MB , pdfDichiarazione di conformità UE LG 640 VS 6 FT / 6208656 , 0.13MB , pdfDichiarazione di conformità UK LG 640 VS 6 FT / 6208656 , 0.09MB , pdfREACH Dichiarazione di conformità LG 640 VS 6 FT / 6208656 , 0.09MB , pdfRoHS Dichiarazione di conformità LG 640 VS 6 FT / 6208656 , 0.13MB , pdfDichiarazione ambientale di prodotto (EPD) LG 640 VS 6 FT / 6208656 , 2.03MB , pdfIstruzioni di montaggio Istruzioni di montaggio per sistemi di passerelle a scaletta , 6.45MB , pdfIstruzioni di montaggio General information on the mounting , 2.65MB , pdf
