Passerella LG 60, 6 m VS FT
N. art. 6208650 | EAN 4012195064329
- Descrizione del prodotto
-

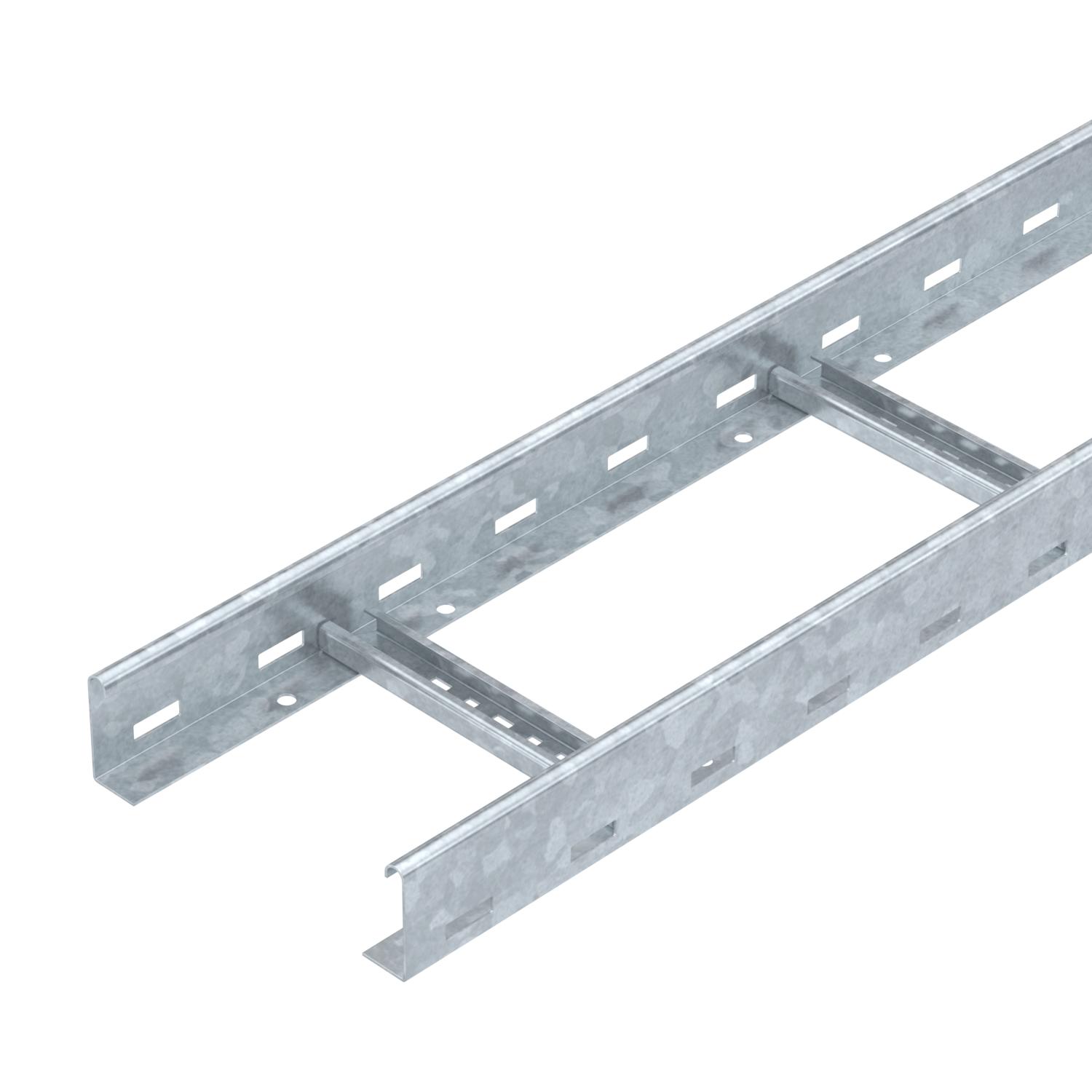

Descrizione del prodottoPasserella con longherone forato, con bordo di altezza pari a 60 mm, pioli del profilato a C rivettati e aperti verso l'alto (versione VS).
Schermatura elettromagnetica senza coperchio 10 dB, con coperchio 15 dB.
La passerella a scaletta viene fornita in versione ripiegata.
Potete trovare la staffa reggicavo adatta del tipo 2056 nei sistemi di passerelle a spalliera.
-
- Dati tecnici
-
Dati tecnici

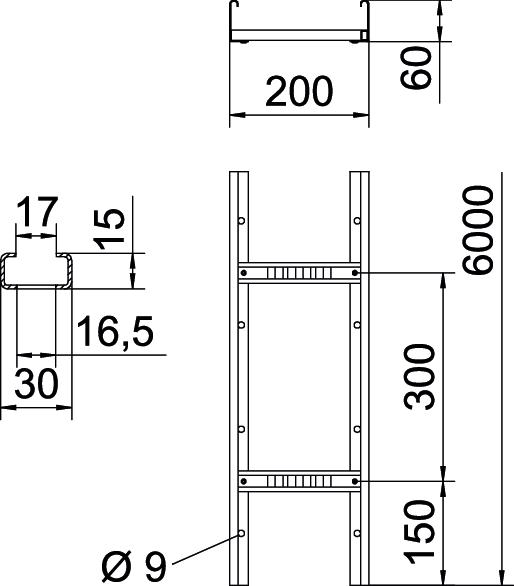

Acciaio inossidabile, decapato no Altezza 60 mm Brandschutz NULL Colore zinco Dimensione B 200 mm Dimensionee 60x200x6000 Dimensioni 60x200x6000 Distanza tra gli appoggi 1,5 m 3,1 kN/m Distanza tra gli appoggi 2,0 m 2,25 kN/m Distanza tra gli appoggi 2,5 m 1,5 kN/m Distanza tra gli appoggi 3,0 m 1,1 kN/m Distanza tra gli appoggi 3,5 m 0,75 kN/m Distanza tra gli appoggi 4,0 m 0,45 kN/m Distanza tra gli appoggi 4,5 m 0,3 kN/m Distanza tra gli appoggi 5,0 m 0,15 kN/m Distanza tra i pioli 300 mm Fissaggio del piolo ribaditura cieca Foratura laterale sì Impronta CO2 (GWP) dalla culla al cancello 6,1866 kg CO2e / 1 Metro Larghezza 200 mm Lughezza. 6000 mm Mantenimento funzionale sì Materiale Acciaio Schlitzmaß Sprosse 16,50 Sezione utile 98 cm² Sezione utile 9800 mm² Spessore longherone 1,5 mm Superficie zincato a caldo per immersione Versione a grande portata no Versione dei pioli Profilo forato Versione del longherone laterale profilo piatto Dati tecnici
Diagramma di carico passerella tipo LG 60 VS
-
Carico passerella-cavi ammesso in kN/m senza peso operatore
-
Distanza tra gli appoggi in m
-
Flessione passerella in mm con kN/m ammessi
-
Flessione di carico nella procedura di prova
-
Curva di carico per larghezza passerella in mm
-
Curva di flessione passerella in base alla distanza tra gli appoggi
-
- Tutti i tipi
-
Tutti i tipi
-
Accessori del sistema
Prodotti Tipo ELDAS-No. N. art. Quantità Conf. Prezzo di listino IVA escl.
Coperchio con bussola girevole FT
DRL 200 FT ----- 6051367 3 m 50,43 CHF Prezzo / 1 m
Giunto longitudinale FT
LVG 60 FT 127 058 019 6208843 10 pz 6,60 CHF Prezzo / 1 pz
Giunto snodato FT
LGVG 60 FT 127 058 069 6208944 10 pz 20,28 CHF Prezzo / 1 pz
Giunto di dilatazione
LDVG 60 FT ----- 6208970 2 pz 22,10 CHF Prezzo / 1 pz
Connettore multifunzionale FT
LMFV 620 FT 127 098 159 6225730 1 pz 82,88 CHF Prezzo / 1 pz
Curva 90° 60 FT
LB 90 620 R3 FT 127 004 019 6225062 1 pz 212,25 CHF Prezzo / 1 pz
Raccordo a T 60 FT
LT 620 R3 FT 127 066 359 6225230 1 pz 493,35 CHF Prezzo / 1 pz
Derivazione laterale 60 FT
LAA 620 R3 FT ----- 6225870 1 pz 426,20 CHF Prezzo / 1 pz
Elemento per curve snodate 60 FT
LGBE 620 FT ----- 6225470 1 pz 125,09 CHF Prezzo / 1 pz
Calotta di protezione 60
SKH 60 OR 127 008 359 6222537 40 Coppia 5,07 CHF Prezzo / 1 Coppia
Angolare di appoggio
LAW FT ----- 6221513 10 pz 10,36 CHF Prezzo / 1 pz
Elemento di connessione FT
LAS 60 FT ----- 6221378 10 pz 9,46 CHF Prezzo / 1 pz
Separatore 45 DD
TSG 45 DD 127 063 669 6062321 3 m 15,45 CHF Prezzo / 1 m
Piastra angolare DD
LEB 25 DD ----- 6221216 1 pz 57,02 CHF Prezzo / 1 pz
Piastra angolare DD
LEB 50 DD ----- 6221259 1 pz 81,97 CHF Prezzo / 1 pz
Piastra di appoggio
LALB 20 FT ----- 6221858 1 pz 58,44 CHF Prezzo / 1 pz
Piastra di uscita e protezione FT
LAB 20 FT ----- 6220436 1 pz 60,84 CHF Prezzo / 1 pz
Lamiera di inserimento DD
ELB-L 20 DD ----- 6103352 3 m 51,04 CHF Prezzo / 1 m - Download
-
