Passerella LG 60, 3 m VS FT 3000 | 600 | 1,5 | no | Acciaio | zincato a caldo per immersione

Passerella LG 60, 3 m VS FT

N. art. 6208578 | EAN 4012195434221

N. art. / Tipo

Lughezza.	3000 mm

Larghezza

Spessore longherone	1,5 mm

Mantenimento funzionale

Materiale	Acciaio

Superficie	zincato a caldo per immersione

Descrizione del prodotto

Descrizione del prodotto

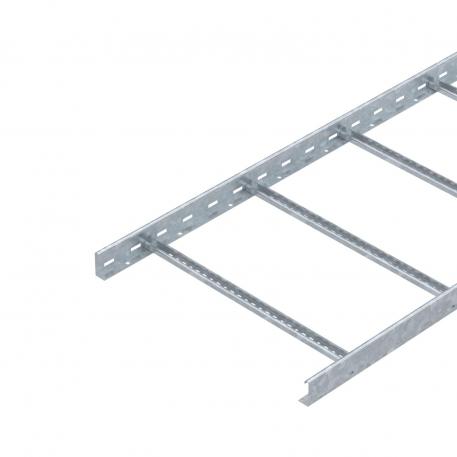

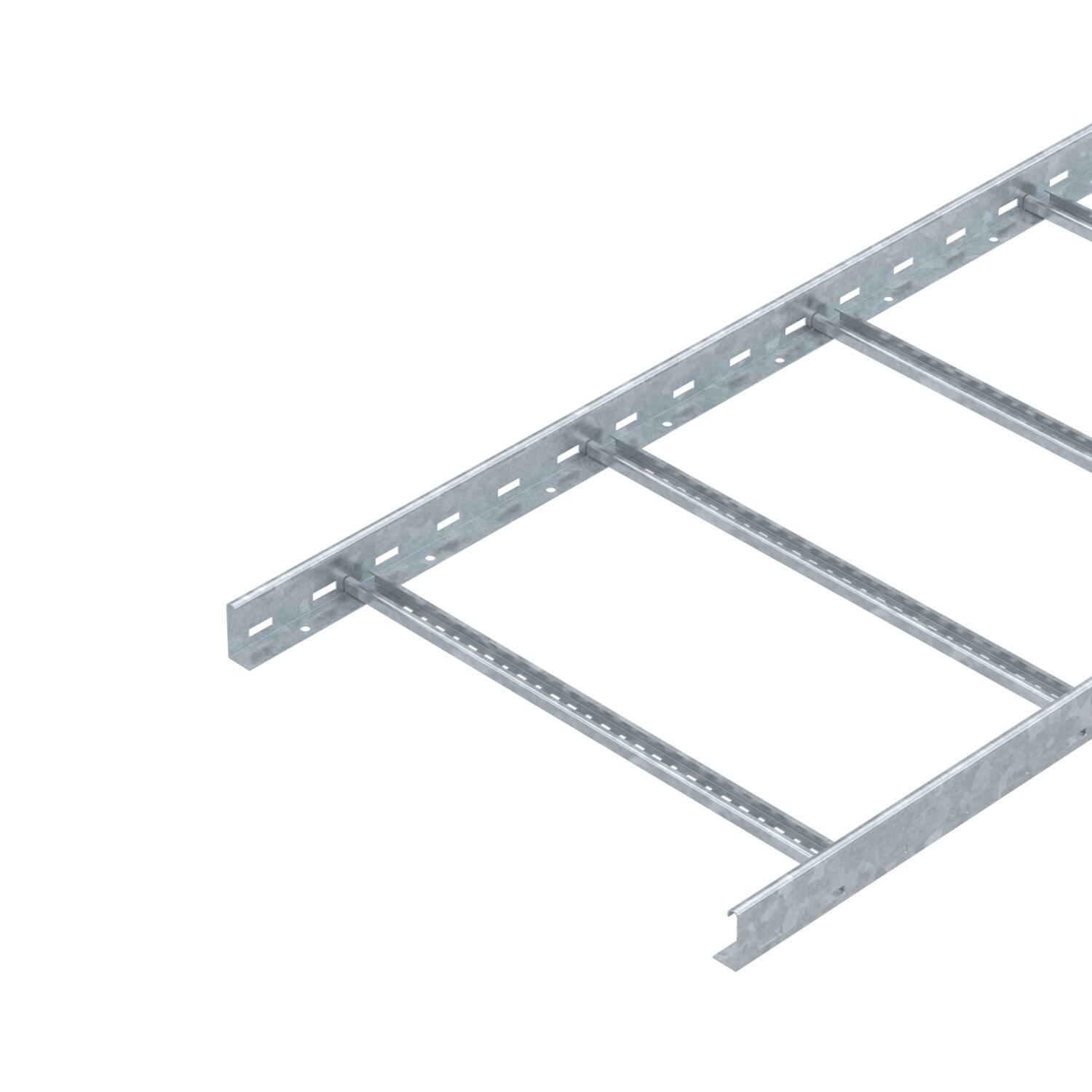

Passerella con longherone forato, con bordo di altezza pari a 60 mm, pioli del profilato a C rivettati e aperti verso l'alto (versione VS).
Schermatura elettromagnetica senza coperchio 10 dB, con coperchio 15 dB.
Sono disponibili altre larghezze, su richiesta.

La passerella a scaletta viene fornita in versione ripiegata.

I cavi possono essere montati con la staffa reggicavo idonea tipo 2056.

Le passerelle con larghezze da 200 mm a 400 mm sono ammesse anche il montaggio verticale come passerelle a scaletta in impianti con mantenimento funzionale elettrico secondo DIN 4102 parte 12. I cavi possono essere montati per il mantenimento funzionale con la staffa reggicavo ammessa tipo 2056 M.

Dati tecnici

Dati tecnici

Acciaio inossidabile, decapato	no
Colore	zinco

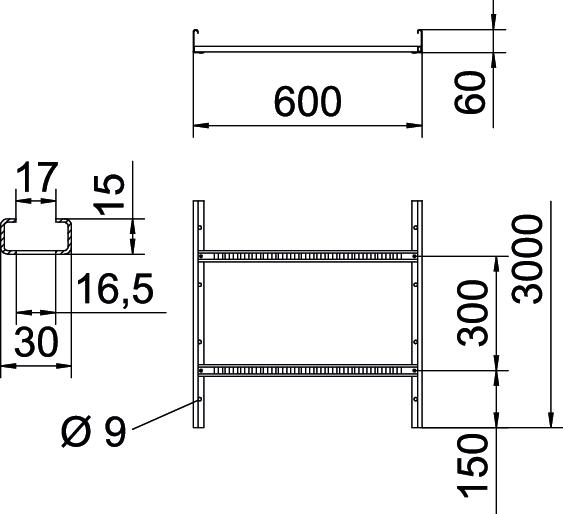

Dimensionee	60x600x3000
Distanza tra i pioli	300 mm
Fissaggio del piolo	ribaditura cieca
Foratura laterale	sì
Mantenimento funzionale	no
Materiale	Acciaio

Sezione utile	29800 mm²
Sezione utile	298 cm²
Spessore longherone	1,5 mm
Superficie	zincato a caldo per immersione
Versione a grande portata	no
Versione dei pioli	Profilo forato
Versione del longherone laterale	profilo piatto

Misure

Altezza	60 mm
Dimensione B	600 mm
Larghezza	600 mm

Lughezza.	3000 mm
Schlitzmaß Sprosse	16,50

Carichi

Distanza tra gli appoggi 1,5 m	3,1 kN/m
Distanza tra gli appoggi 2,0 m	2,25 kN/m
Distanza tra gli appoggi 2,5 m	1,5 kN/m
Distanza tra gli appoggi 3,0 m	1,1 kN/m

Distanza tra gli appoggi 3,5 m	0,75 kN/m
Distanza tra gli appoggi 4,0 m	0,45 kN/m
Distanza tra gli appoggi 4,5 m	0,3 kN/m
Distanza tra gli appoggi 5,0 m	0,15 kN/m

Impronta di CO2 (Product Carbon Footprint)

CO₂ Footprint (GWP)	8,4917 kg CO₂e
Data di rilevazione valore CO2	2025-05-14T00:00:00.000+0200
Declared Unit (LCA)	Metro

Declared Unit Quantity (LCA)	1
Impronta CO2 (GWP) dalla culla al cancello	8,4917 kg CO2e / 1 Metro

Dati tecnici

Diagramma di carico passerella tipo LG 60 VS

Tutti i tipi

Tutti i tipi

Tipo	Lughezza.	Larghezza	Spessore longherone	Mantenimento funzionale	Materiale	Superficie	ELDAS-No.	N. art.	Quantità	Conf.	Prezzo di listino IVA escl.
LG 620 VS 3 FT	3000 mm	200 mm	1,5 mm	sì	Acciaio	zincato a caldo per immersione	127 000 609	6208562	m	3 m	62,54 CHF Prezzo / 1 m
LG 630 VS 3 FT	3000 mm	300 mm	1,5 mm	sì	Acciaio	zincato a caldo per immersione	127 000 619	6208566	m	3 m	66,37 CHF Prezzo / 1 m
LG 640 VS 3 FT	3000 mm	400 mm	1,5 mm	sì	Acciaio	zincato a caldo per immersione	127 000 629	6208570	m	3 m	70,49 CHF Prezzo / 1 m
LG 650 VS 3 FT	3000 mm	500 mm	1,5 mm	no	Acciaio	zincato a caldo per immersione	-----	6208574	m	3 m	74,38 CHF Prezzo / 1 m
LG 660 VS 3 FT	3000 mm	600 mm	1,5 mm	no	Acciaio	zincato a caldo per immersione	-----	6208578	m	3 m	78,32 CHF Prezzo / 1 m

Accessorio

Accessori del sistema

Prodotti	Tipo	ELDAS-No.	N. art.	Quantità	Conf.	Prezzo di listino IVA escl.
Coperchio con bussola girevole FT	DRL 600 FT	-----	6051472	m	3 m	115,22 CHF Prezzo / 1 m
Giunto longitudinale FT	LVG 60 FT	127 058 019	6208843	pz	10 pz	6,72 CHF Prezzo / 1 pz
Giunto snodato FT	LGVG 60 FT	127 058 069	6208944	pz	10 pz	20,66 CHF Prezzo / 1 pz
Giunto di dilatazione	LDVG 60 FT	-----	6208970	pz	2 pz	22,51 CHF Prezzo / 1 pz

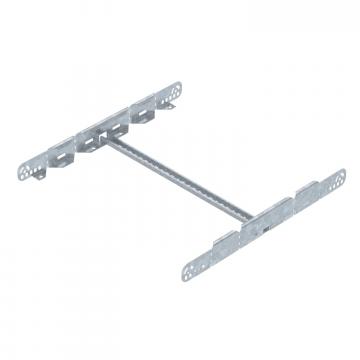

Connettore multifunzionale FT	LMFV 660 FT	127 098 199	6225738	pz	1 pz	99,44 CHF Prezzo / 1 pz
