Passerella LG 60, 3 m VS FT 3000 | 400 | 1,5 | sì | Acciaio | zincato a caldo per immersione

Passerella LG 60, 3 m VS FT

N. art. 6208570 | EAN 4012195434207 | ELDAS-No. 127 000 629

N. art. / Tipo

Lughezza.	3000 mm

Larghezza

Spessore longherone	1,5 mm

Mantenimento funzionale

Materiale	Acciaio

Superficie	zincato a caldo per immersione

Descrizione del prodotto

Descrizione del prodotto

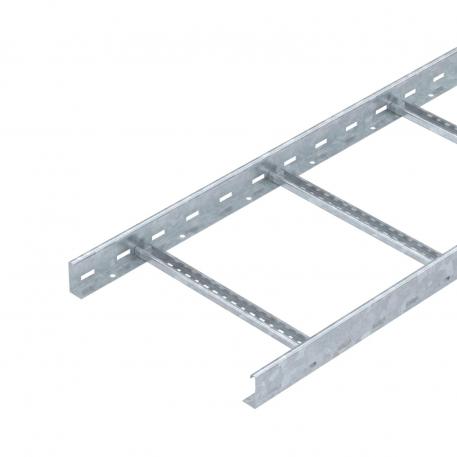

Passerella con longherone forato, con bordo di altezza pari a 60 mm, pioli del profilato a C rivettati e aperti verso l'alto (versione VS).
Schermatura elettromagnetica senza coperchio 10 dB, con coperchio 15 dB.
Sono disponibili altre larghezze, su richiesta.

La passerella a scaletta viene fornita in versione ripiegata.

I cavi possono essere montati con la staffa reggicavo idonea tipo 2056.

Le passerelle con larghezze da 200 mm a 400 mm sono ammesse anche il montaggio verticale come passerelle a scaletta in impianti con mantenimento funzionale elettrico secondo DIN 4102 parte 12. I cavi possono essere montati per il mantenimento funzionale con la staffa reggicavo ammessa tipo 2056 M.

Dati tecnici

Dati tecnici

Acciaio inossidabile, decapato	no
Altezza	60 mm
Brandschutz	NULL
Colore	zinco
Dimensione B	400 mm

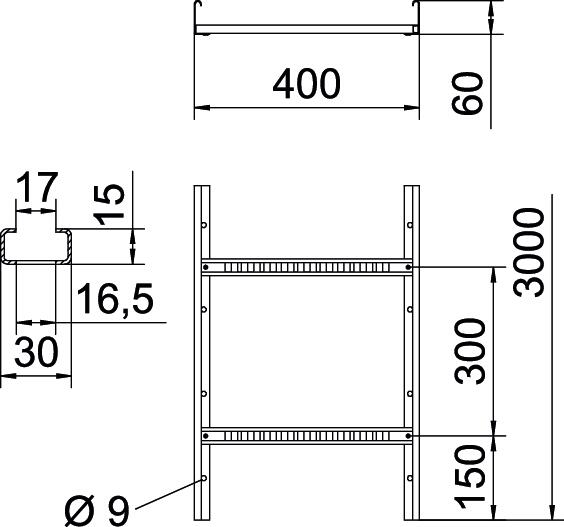

Dimensionee	60x400x3000
Distanza tra gli appoggi 1,5 m	3,1 kN/m
Distanza tra gli appoggi 2,0 m	2,25 kN/m
Distanza tra gli appoggi 2,5 m	1,5 kN/m
Distanza tra gli appoggi 3,0 m	1,1 kN/m
Distanza tra gli appoggi 3,5 m	0,75 kN/m
Distanza tra gli appoggi 4,0 m	0,45 kN/m
Distanza tra gli appoggi 4,5 m	0,3 kN/m
Distanza tra gli appoggi 5,0 m	0,15 kN/m
Distanza tra i pioli	300 mm

Fissaggio del piolo	ribaditura cieca
Foratura laterale	sì
Impronta CO2 (GWP) dalla culla al cancello	7,4073 kg CO2e / 1 Metro
Larghezza	400 mm
Lughezza.	3000 mm
Mantenimento funzionale	sì
Materiale	Acciaio
Schlitzmaß Sprosse	16,50
Sezione utile	198 cm²
Sezione utile	19800 mm²
Spessore longherone	1,5 mm
Superficie	zincato a caldo per immersione
Versione a grande portata	no
Versione dei pioli	Profilo forato
Versione del longherone laterale	profilo piatto

Dati tecnici

Diagramma di carico passerella tipo LG 60 VS

Carico passerella-cavi ammesso in kN/m senza peso operatore
Distanza tra gli appoggi in m
Flessione passerella in mm con kN/m ammessi
Flessione di carico nella procedura di prova
Curva di carico per larghezza passerella in mm
Curva di flessione passerella in base alla distanza tra gli appoggi

Tutti i tipi

Tutti i tipi

Tipo	Lughezza.	Larghezza	Spessore longherone	Mantenimento funzionale	Materiale	Superficie	ELDAS-No.	N. art.	Quantità	Conf.	Prezzo di listino IVA escl.
LG 620 VS 3 FT	3000 mm	200 mm	1,5 mm	sì	Acciaio	zincato a caldo per immersione	127 000 609	6208562	m	3 m	61,40 CHF Prezzo / 1 m
LG 630 VS 3 FT	3000 mm	300 mm	1,5 mm	sì	Acciaio	zincato a caldo per immersione	127 000 619	6208566	m	3 m	65,16 CHF Prezzo / 1 m
LG 640 VS 3 FT	3000 mm	400 mm	1,5 mm	sì	Acciaio	zincato a caldo per immersione	127 000 629	6208570	m	3 m	69,21 CHF Prezzo / 1 m
LG 650 VS 3 FT	3000 mm	500 mm	1,5 mm	no	Acciaio	zincato a caldo per immersione	-----	6208574	m	3 m	73,03 CHF Prezzo / 1 m
LG 660 VS 3 FT	3000 mm	600 mm	1,5 mm	no	Acciaio	zincato a caldo per immersione	-----	6208578	m	3 m	76,90 CHF Prezzo / 1 m

Accessorio

Accessori del sistema

Prodotti	Tipo	ELDAS-No.	N. art.	Quantità	Conf.	Prezzo di listino IVA escl.
Coperchio con bussola girevole FT	DRL 400 FT	-----	6051413	m	3 m	76,94 CHF Prezzo / 1 m
Giunto longitudinale FT	LVG 60 FT	127 058 019	6208843	pz	10 pz	6,60 CHF Prezzo / 1 pz
Giunto snodato FT	LGVG 60 FT	127 058 069	6208944	pz	10 pz	20,28 CHF Prezzo / 1 pz
Giunto di dilatazione	LDVG 60 FT	-----	6208970	pz	2 pz	22,10 CHF Prezzo / 1 pz
Connettore multifunzionale FT	LMFV 640 FT	127 098 179	6225734	pz	1 pz	88,12 CHF Prezzo / 1 pz
Curva 90° 60 FT	LB 90 640 R3 FT	127 004 039	6225066	pz	1 pz	255,59 CHF Prezzo / 1 pz
Raccordo a T 60 FT	LT 640 R3 FT	127 066 379	6225234	pz	1 pz	538,47 CHF Prezzo / 1 pz
Derivazione laterale 60 FT	LAA 640 R3 FT	-----	6225874	pz	1 pz	461,00 CHF Prezzo / 1 pz
Elemento per curve snodate 60 FT	LGBE 640 FT	-----	6225474	pz	1 pz	141,15 CHF Prezzo / 1 pz
Calotta di protezione 60	SKH 60 OR	127 008 359	6222537	Coppia	40 Coppia	5,07 CHF Prezzo / 1 Coppia
Angolare di appoggio	LAW FT	-----	6221513	pz	10 pz	10,36 CHF Prezzo / 1 pz
Elemento di connessione FT	LAS 60 FT	-----	6221378	pz	10 pz	9,46 CHF Prezzo / 1 pz
Separatore 45 DD	TSG 45 DD	127 063 669	6062321	m	3 m	15,45 CHF Prezzo / 1 m
Piastra angolare DD	LEB 25 DD	-----	6221216	pz	1 pz	57,02 CHF Prezzo / 1 pz
Piastra angolare DD	LEB 50 DD	-----	6221259	pz	1 pz	81,97 CHF Prezzo / 1 pz
Piastra di appoggio	LALB 40 FT	-----	6221874	pz	1 pz	68,12 CHF Prezzo / 1 pz
Piastra di uscita e protezione FT	LAB 40 FT	-----	6220452	pz	1 pz	72,74 CHF Prezzo / 1 pz
Lamiera di inserimento DD	ELB-L 40 DD	-----	6103360	m	3 m	68,92 CHF Prezzo / 1 m
