Passerella LG 110, 3 m VS FT 3000 | 500 | 1,5 | no | Acciaio | zincato a caldo per immersione

Passerella LG 110, 3 m VS FT

N. art. 6216432 | EAN 4012195065265 | ELDAS-No. 127 000 539

N. art. / Tipo

Lughezza.	3000 mm

Larghezza

Spessore longherone	1,5 mm

Mantenimento funzionale	no

Materiale	Acciaio

Superficie	zincato a caldo per immersione

Descrizione del prodotto

Descrizione del prodotto

Passerella con longherone forato, con bordo di altezza pari a 110 mm, pioli del profilato a C rivettati e aperti verso l'alto.
Schermatura elettromagnetica senza coperchio 10 dB, con coperchio 15 dB.

La passerella a scaletta viene fornita in versione ripiegata.

Potete trovare la staffa reggicavo adatta del tipo 2056 nei sistemi di passerelle a spalliera.

Dati tecnici

Dati tecnici

Acciaio inossidabile, decapato	no
Colore	zinco
Dimensionee	110x500x3000
Dimensioni	110x500x3000
Distanza tra i pioli	300 mm
Fissaggio del piolo	ribaditura cieca
Foratura laterale	sì
Mantenimento funzionale	no

Materiale	Acciaio
Sezione utile	47500 mm²
Sezione utile	475 cm²
Spessore longherone	1,5 mm
Superficie	zincato a caldo per immersione
Versione a grande portata	no
Versione dei pioli	Profilo forato
Versione del longherone laterale	profilo piatto

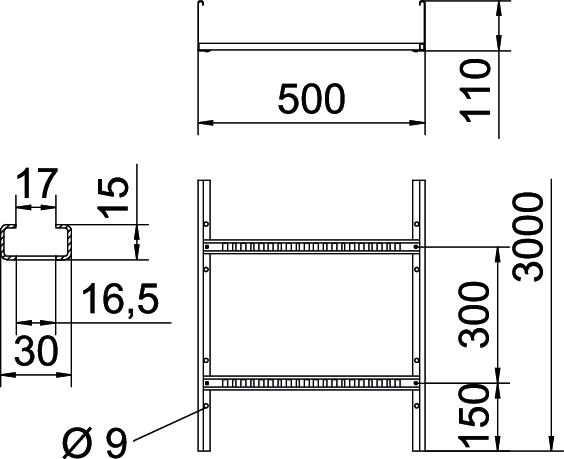

Misure

Altezza	110 mm
Dimensione B	500 mm
Larghezza	500 mm

Lughezza.	3000 mm
Schlitzmaß Sprosse	16,50

Carichi

Distanza tra gli appoggi 2,0 m	3,1 kN/m
Distanza tra gli appoggi 2,5 m	2 kN/m
Distanza tra gli appoggi 3,0 m	1,4 kN/m
Distanza tra gli appoggi 3,5 m	0,9 kN/m

Distanza tra gli appoggi 4,0 m	0,65 kN/m
Distanza tra gli appoggi 4,5 m	0,55 kN/m
Distanza tra gli appoggi 5,0 m	0,5 kN/m
Distanza tra gli appoggi 6,0 m	0,15 kN/m

Impronta di CO2 (Product Carbon Footprint)

CO₂ Footprint (GWP)	10,4622 kg CO₂e
Data di rilevazione valore CO2	2025-05-14T00:00:00.000+0200
Declared Unit (LCA)	Metro

Declared Unit Quantity (LCA)	1
Impronta CO2 (GWP) dalla culla al cancello	10,4622 kg CO2e / 1 Metro

Dati tecnici

Diagramma di carico passerella tipo LG 110 VS

Tutti i tipi

Tutti i tipi

Tipo	Lughezza.	Larghezza	Spessore longherone	Mantenimento funzionale	Materiale	Superficie	ELDAS-No.	N. art.	Quantità	Conf.	Prezzo di listino IVA escl.
LG 112 VS 3 FT	3000 mm	200 mm	1,5 mm	no	Acciaio	zincato a caldo per immersione	127 000 509	6216423	m	3 m	78,50 CHF Prezzo / 1 m
LG 113 VS 3 FT	3000 mm	300 mm	1,5 mm	no	Acciaio	zincato a caldo per immersione	127 000 519	6216426	m	3 m	80,41 CHF Prezzo / 1 m
LG 114 VS 3 FT	3000 mm	400 mm	1,5 mm	no	Acciaio	zincato a caldo per immersione	127 000 529	6216429	m	3 m	81,80 CHF Prezzo / 1 m
LG 115 VS 3 FT	3000 mm	500 mm	1,5 mm	no	Acciaio	zincato a caldo per immersione	127 000 539	6216432	m	3 m	84,53 CHF Prezzo / 1 m
LG 116 VS 3 FT	3000 mm	600 mm	1,5 mm	no	Acciaio	zincato a caldo per immersione	127 000 549	6216435	m	3 m	87,03 CHF Prezzo / 1 m

Accessorio

Accessori del sistema

Prodotti	Tipo	ELDAS-No.	N. art.	Quantità	Conf.	Prezzo di listino IVA escl.
Coperchio con bussola girevole FT	DRL 500 FT	-----	6051448	m	3 m	109,96 CHF Prezzo / 1 m
Giunto longitudinale FT	LVG 110 FT	127 068 029	6216548	pz	10 pz	15,09 CHF Prezzo / 1 pz
Giunto snodato FT	LGVG 110 FT	127 058 079	6216653	pz	10 pz	28,02 CHF Prezzo / 1 pz
Giunto di dilatazione 110 FT	LDVG 110 FT	-----	6216670	pz	2 pz	29,71 CHF Prezzo / 1 pz
Connettore multifunzionale FT	LMFV 1150 FT	-----	6225778	pz	1 pz	136,34 CHF Prezzo / 1 pz
Curva 90° 110 FT	LB 90 1150 R3 FT	127 005 489	6225150	pz	1 pz	446,26 CHF Prezzo / 1 pz
Raccordo a T 110 FT	LT 1150 R3 FT	127 066 239	6225318	pz	1 pz	856,61 CHF Prezzo / 1 pz
Derivazione laterale 110 FT	LAA 1150 R3 FT	-----	6225938	pz	1 pz	739,94 CHF Prezzo / 1 pz
Elemento per curve snodate 110 FT	LGBE 1150 FT	-----	6225518	pz	1 pz	139,52 CHF Prezzo / 1 pz
Calotta di protezione	SKH 110 OR	127 008 369	6222553	Coppia	20 Coppia	5,69 CHF Prezzo / 1 Coppia
Angolare di appoggio	LAW FT	-----	6221513	pz	10 pz	10,55 CHF Prezzo / 1 pz
Elemento di connessione FT	LAS 110 FT	-----	6221424	pz	10 pz	13,06 CHF Prezzo / 1 pz
Separatore 85 DD	TSG 85 DD	127 063 689	6062331	m	3 m	19,66 CHF Prezzo / 1 m
Piastra angolare DD	LEB 25 DD	-----	6221216	pz	1 pz	58,07 CHF Prezzo / 1 pz
Piastra angolare DD	LEB 50 DD	-----	6221259	pz	1 pz	83,49 CHF Prezzo / 1 pz
Piastra di appoggio	LALB 50 FT	-----	6221882	pz	1 pz	76,53 CHF Prezzo / 1 pz
Piastra di uscita e protezione FT	LAB 50 FT	-----	6220460	pz	1 pz	80,64 CHF Prezzo / 1 pz
Lamiera di inserimento DD	ELB-L 50 DD	-----	6103364	m	3 m	82,68 CHF Prezzo / 1 m
