Passerella LG 110, 3 m VS FT

N. art. 6216426 | EAN 4012195065227 | ELDAS-No. 127 000 519

3000 mm
1,5 mm
no
Acciaio
zincato a caldo per immersione
Descrizione del prodotto
Descrizione del prodotto
Passerella con longherone forato, con bordo di altezza pari a 110 mm, pioli del profilato a C rivettati e aperti verso l'alto.
Schermatura elettromagnetica senza coperchio 10 dB, con coperchio 15 dB.

La passerella a scaletta viene fornita in versione ripiegata.

Potete trovare la staffa reggicavo adatta del tipo 2056 nei sistemi di passerelle a spalliera.

  • Schermatura magnetica
  • Comunità europee, Dichiarazione di conformità CE secondo le linee guida CE
  • Dichiarazione di conformità UKCA
  • Passerella a scaletta, altezza del bordo 110 mm
  • Dichiarazione ambientale di prodotto (EPD)
  • Impronta di carbonio (PCF)
Dati tecnici

Dati tecnici

Acciaio inossidabile, decapato no
Altezza 110 mm
Colore zinco
Dimensione B 300 mm

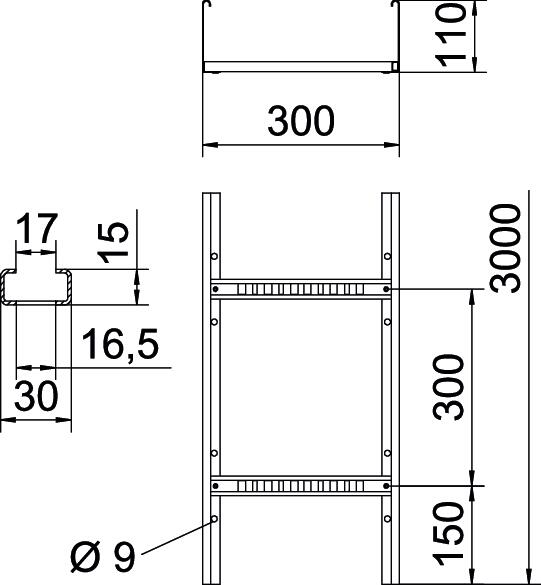

Dimensionee 110x300x3000
Dimensioni 110x300x3000
Distanza tra gli appoggi 2,0 m 3,1 kN/m
Distanza tra gli appoggi 2,5 m 2 kN/m
Distanza tra gli appoggi 3,0 m 1,4 kN/m
Distanza tra gli appoggi 3,5 m 0,9 kN/m
Distanza tra gli appoggi 4,0 m 0,65 kN/m
Distanza tra gli appoggi 4,5 m 0,55 kN/m
Distanza tra gli appoggi 5,0 m 0,5 kN/m
Distanza tra gli appoggi 6,0 m 0,15 kN/m
Distanza tra i pioli 300 mm
Fissaggio del piolo ribaditura cieca
Foratura laterale sì
Impronta CO2 (GWP) dalla culla al cancello 9,2764 kg CO2e / 1 Metro
Larghezza 300 mm
Lughezza. 3000 mm
Mantenimento funzionale no
Materiale Acciaio
Schlitzmaß Sprosse 16,50
Sezione utile 28300 mm²
Sezione utile 283 cm²
Spessore longherone 1,5 mm
Superficie zincato a caldo per immersione
Versione a grande portata no
Versione dei pioli Profilo forato
Versione del longherone laterale profilo piatto

Dati tecnici

Diagramma di carico passerella tipo LG 110 VS

Diagramma di carico passerella tipo LG 110 VS
  • Carico passerella-cavi ammesso in kN/m senza peso operatore Carico passerella-cavi ammesso in kN/m senza peso operatore
  • Distanza tra gli appoggi in m Distanza tra gli appoggi in m
  • Flessione passerella in mm con kN/m ammessi Flessione passerella in mm con kN/m ammessi
  • Flessione di carico nella procedura di prova Flessione di carico nella procedura di prova
  • Curva di carico per larghezza passerella in mm Curva di carico per larghezza passerella in mm
  • Curva di flessione passerella in base alla distanza tra gli appoggi Curva di flessione passerella in base alla distanza tra gli appoggi
Tutti i tipi

Tutti i tipi

Tipo Lughezza. Larghezza Spessore longherone Mantenimento funzionale Materiale Superficie ELDAS-No. N. art. Quantità Conf. Prezzo di listino IVA escl.
LG 112 VS 3 FT 3000 mm 200 mm 1,5 mm no Acciaio zincato a caldo per immersione 127 000 509 6216423
3 m 77,07 CHF Prezzo / 1 m
LG 113 VS 3 FT 3000 mm 300 mm 1,5 mm no Acciaio zincato a caldo per immersione 127 000 519 6216426
3 m 78,95 CHF Prezzo / 1 m
LG 114 VS 3 FT 3000 mm 400 mm 1,5 mm no Acciaio zincato a caldo per immersione 127 000 529 6216429
3 m 80,31 CHF Prezzo / 1 m
LG 115 VS 3 FT 3000 mm 500 mm 1,5 mm no Acciaio zincato a caldo per immersione 127 000 539 6216432
3 m 82,99 CHF Prezzo / 1 m
LG 116 VS 3 FT 3000 mm 600 mm 1,5 mm no Acciaio zincato a caldo per immersione 127 000 549 6216435
3 m 85,45 CHF Prezzo / 1 m
Accessorio

Accessori del sistema

Prodotti Tipo ELDAS-No. N. art. Quantità Conf. Prezzo di listino IVA escl.
Coperchio con bussola girevole FT Coperchio con bussola girevole FT DRL 300 FT ----- 6051383
3 m 68,29 CHF Prezzo / 1 m
Giunto longitudinale FT Giunto longitudinale FT LVG 110 FT 127 068 029 6216548
10 pz 14,82 CHF Prezzo / 1 pz
Giunto snodato FT Giunto snodato FT LGVG 110 FT 127 058 079 6216653
10 pz 27,51 CHF Prezzo / 1 pz
Giunto di dilatazione 110 FT Giunto di dilatazione 110 FT LDVG 110 FT ----- 6216670
2 pz 29,17 CHF Prezzo / 1 pz
Connettore multifunzionale FT Connettore multifunzionale FT LMFV 1130 FT ----- 6225772
1 pz 125,27 CHF Prezzo / 1 pz
Curva 90° 110 FT Curva 90° 110 FT LB 90 1130 R3 FT 127 005 469 6225144
1 pz 390,59 CHF Prezzo / 1 pz
Raccordo a T 110 FT Raccordo a T 110 FT LT 1130 R3 FT 127 066 219 6225312
1 pz 791,44 CHF Prezzo / 1 pz
Derivazione laterale 110 FT Derivazione laterale 110 FT LAA 1130 R3 FT ----- 6225932
1 pz 682,98 CHF Prezzo / 1 pz
Elemento per curve snodate 110 FT Elemento per curve snodate 110 FT LGBE 1130 FT ----- 6225512
1 pz 131,19 CHF Prezzo / 1 pz
Calotta di protezione Calotta di protezione SKH 110 OR 127 008 369 6222553
20 Coppia 5,59 CHF Prezzo / 1 Coppia
Angolare di appoggio Angolare di appoggio LAW FT ----- 6221513
10 pz 10,36 CHF Prezzo / 1 pz
Elemento di connessione FT Elemento di connessione FT LAS 110 FT ----- 6221424
10 pz 12,82 CHF Prezzo / 1 pz
Separatore 85 DD Separatore 85 DD TSG 85 DD 127 063 689 6062331
3 m 19,30 CHF Prezzo / 1 m
Piastra angolare DD Piastra angolare DD LEB 25 DD ----- 6221216
1 pz 57,02 CHF Prezzo / 1 pz
Piastra angolare DD Piastra angolare DD LEB 50 DD ----- 6221259
1 pz 81,97 CHF Prezzo / 1 pz
Piastra di appoggio Piastra di appoggio LALB 30 FT ----- 6221866
1 pz 65,16 CHF Prezzo / 1 pz
Piastra di uscita e protezione FT Piastra di uscita e protezione FT LAB 30 FT ----- 6220444
1 pz 66,99 CHF Prezzo / 1 pz
Lamiera di inserimento DD Lamiera di inserimento DD ELB-L 30 DD ----- 6103356
3 m 62,09 CHF Prezzo / 1 m
