- Descrizione del prodotto
-
Descrizione del prodotto
Passerella grigliata con forma a G ad innesto rapido senza l'utilizzo di morsetti di giunzione.
Possibile montaggio diretto a parete e a soffitto. Le indicazioni relative al carico per i diversi tipi di posa sono disponibili su richiesta.
Schermatura magnetica 15 dB.
- Dati tecnici
-
Dati tecnici
Acciaio inossidabile, decapato no Connettore senza viti sì Diametro filo 3,9 mm Dimensionee 50x50x3000 Forma del profilato Forma a G Mantenimento funzionale no Materiale Acciaio Separatore integrato NULL Sezione utile 17 cm² Sezione utile 1700 mm² Superficie zincato galvanicamente Tipo di giunto sistema portacavi Fissaggio a scatto Tipo di prova di carico secondo IEC 61537 Tipo II Versione a grande portata no Versione connettore connettore integrato Misure

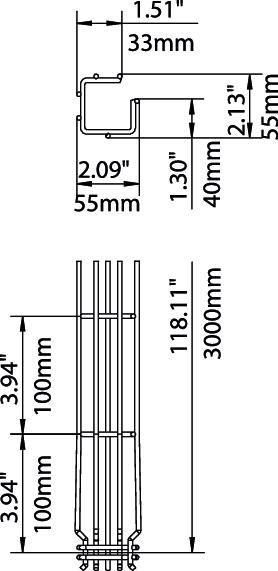

Altezza 1,97 in Altezza 50 mm Dimensione A 38 mm Dimensione B 55 mm Dimensione C 33 mm Dimensione H 55 mm Larghezza 50 mm Larghezza 1,97 in Lughezza. 3000 mm - Tutti i tipi
- Download
-
Scheda tecnica G-GRM 50 50 G / 6005535 , 0.34MB , pdfCatalogo Kabeltragsysteme , 45.23MB , pdfDichiarazione di conformità G-GRM 50 50 G / 6005535 , 0.16MB , pdfREACH Dichiarazione di conformità G-GRM 50 50 G / 6005535 , 0.12MB , pdfRoHS Dichiarazione di conformità G-GRM 50 50 G / 6005535 , 0.12MB , pdfReport di sostenibilità Report di sostenibilità dei sistemi di canalizzazione portacavi , 2.00MB , pdfGuida alla scelta GR-Magic® , 2.00MB , pdfIstruzioni di montaggio Istruzioni di montaggio Sistemi di passerelle grigliate , 9.52MB , pdf
