Passerella a grande portata WKLG 160 FS 6000 | 600 | 2 | no

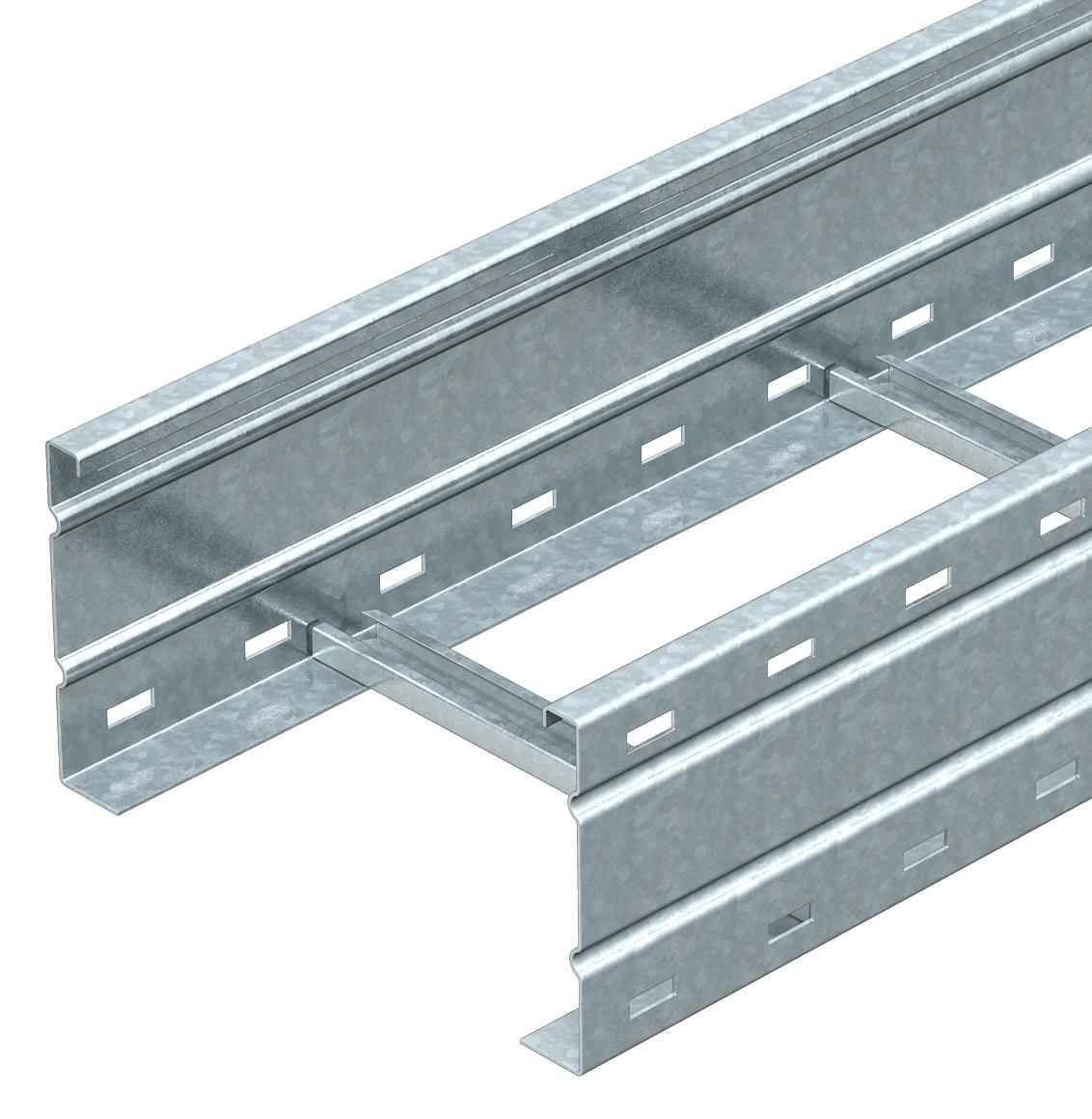

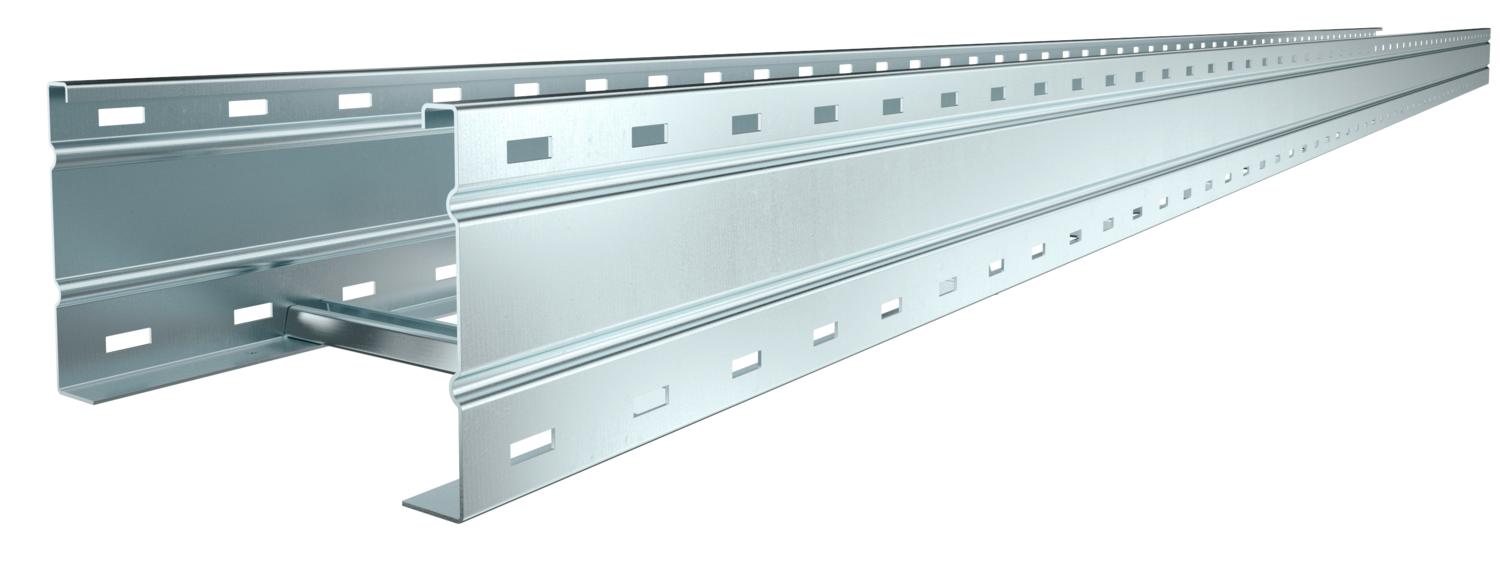

Passerella a grande portata WKLG 160 FS

N. art. 6227074 | EAN 4012196169337

N. art. / Tipo

Lughezza.	6000 mm

Larghezza

Spessore longherone	2 mm

Mantenimento funzionale	no

Descrizione del prodotto

Descrizione del prodotto

Passerella a grande portata con longherone laterale forato con 160 mm di altezza laterale. Fissaggio di cavi e linee con staffa reggicavo tipo 2056.
Schermatura elettromagnetica senza coperchio 10 dB, con coperchio 15 dB.

I giunti lineari tipo WRV 160 devono essere ordinati separatamente.

Dati tecnici

Dati tecnici

Acciaio inossidabile, decapato	no
Colore	zinco
Dimensionee	160x600x6000
Dimensioni	160 x 600
Fissaggio del piolo	ribaditura totale
Foratura laterale	sì
Mantenimento funzionale	no

Materiale	Acciaio
Sezione utile	857 cm²
Sezione utile	85700 mm²
Spessore longherone	2 mm
Superficie	zincato in continuo
Versione a grande portata	sì
Versione dei pioli	Profilo non forato

Misure

Altezza	160 mm
Dimensione B	600 mm
Dimensione L	6000 mm

Larghezza	600 mm
Lughezza.	6000 mm
Schlitzmaß Sprosse	16,50

Carichi

Distanza tra gli appoggi 7,0 m	1,3 kN/m
Distanza tra gli appoggi 3,0 m	3 kN/m
Distanza tra gli appoggi 3,5 m	2,73 kN/m
Distanza tra gli appoggi 4,0 m	2,5 kN/m

Distanza tra gli appoggi 4,5 m	2,24 kN/m
Distanza tra gli appoggi 5,0 m	2 kN/m
Distanza tra gli appoggi 6,0 m	1,6 kN/m
Distanza tra gli appoggi 8,0 m	1 kN/m

Impronta di CO2 (Product Carbon Footprint)

CO₂ Footprint (GWP)	20,594 kg CO₂e
Data di rilevazione valore CO2	2025-05-14T00:00:00.000+0200
Declared Unit (LCA)	Metro

Declared Unit Quantity (LCA)	1
Impronta CO2 (GWP) dalla culla al cancello	20,594 kg CO2e / 1 Metro

Dati tecnici

Schema di sollecitazione passerella a grande portata tipo WKLG 160

Tutti i tipi

Tutti i tipi

Tipo	Lughezza.	Larghezza	Spessore longherone	Mantenimento funzionale	N. art.	Quantità	Conf.	Prezzo di listino IVA escl.
WKLG 1620 FS	6000 mm	200 mm	2 mm	no	6227023	m	6 m	125,90 CHF Prezzo / 1 m
WKLG 1630 FS	6000 mm	300 mm	2 mm	no	6227031	m	6 m	129,38 CHF Prezzo / 1 m
WKLG 1640 FS	6000 mm	400 mm	2 mm	no	6227058	m	6 m	132,63 CHF Prezzo / 1 m
WKLG 1650 FS	6000 mm	500 mm	2 mm	no	6227066	m	6 m	140,17 CHF Prezzo / 1 m
WKLG 1660 FS	6000 mm	600 mm	2 mm	no	6227074	m	6 m	142,66 CHF Prezzo / 1 m

Accessorio

Accessori del sistema

Prodotti	Tipo	ELDAS-No.	N. art.	Quantità	Conf.	Prezzo di listino IVA escl.
Coperchio con bussola girevole FS	WDRL 1116 60 FS	-----	6227465	m	3 m	105,07 CHF Prezzo / 1 m
Giunto longitudinale FS	WRVL 160 FS	-----	6227708	pz	2 pz	47,11 CHF Prezzo / 1 pz
Giunto angolare 160 FS	WRWVK 160 FS	-----	6227832	pz	2 pz	75,31 CHF Prezzo / 1 pz
Giunto angolare 45°, interno 160 FS	WRWV 160 I FS	-----	6227902	pz	1 pz	136,22 CHF Prezzo / 1 pz
Giunto angolare di 45°, esterno 160 FS	WRWV 160 A FS	-----	6227856	pz	1 pz	92,18 CHF Prezzo / 1 pz
Giunto snodato FS	WRGV 160 FS	-----	6227953	pz	2 pz	105,77 CHF Prezzo / 1 pz
Separatore 110 FS	TSG 110 FS	127 013 639	6062122	m	3 m	17,03 CHF Prezzo / 1 m

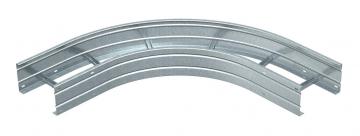

Curva 90° 160 FS	WLB 90 166 FS	-----	6229379	pz	1 pz	435,59 CHF Prezzo / 1 pz
Raccordo di derivazione a T 160 FT	WLT 1660 FT	-----	6229778	pz	1 pz	1.224,61 CHF Prezzo / 1 pz
