Passerella a grande portata WKLG 110 A4 6000 | 500 | 2 | no

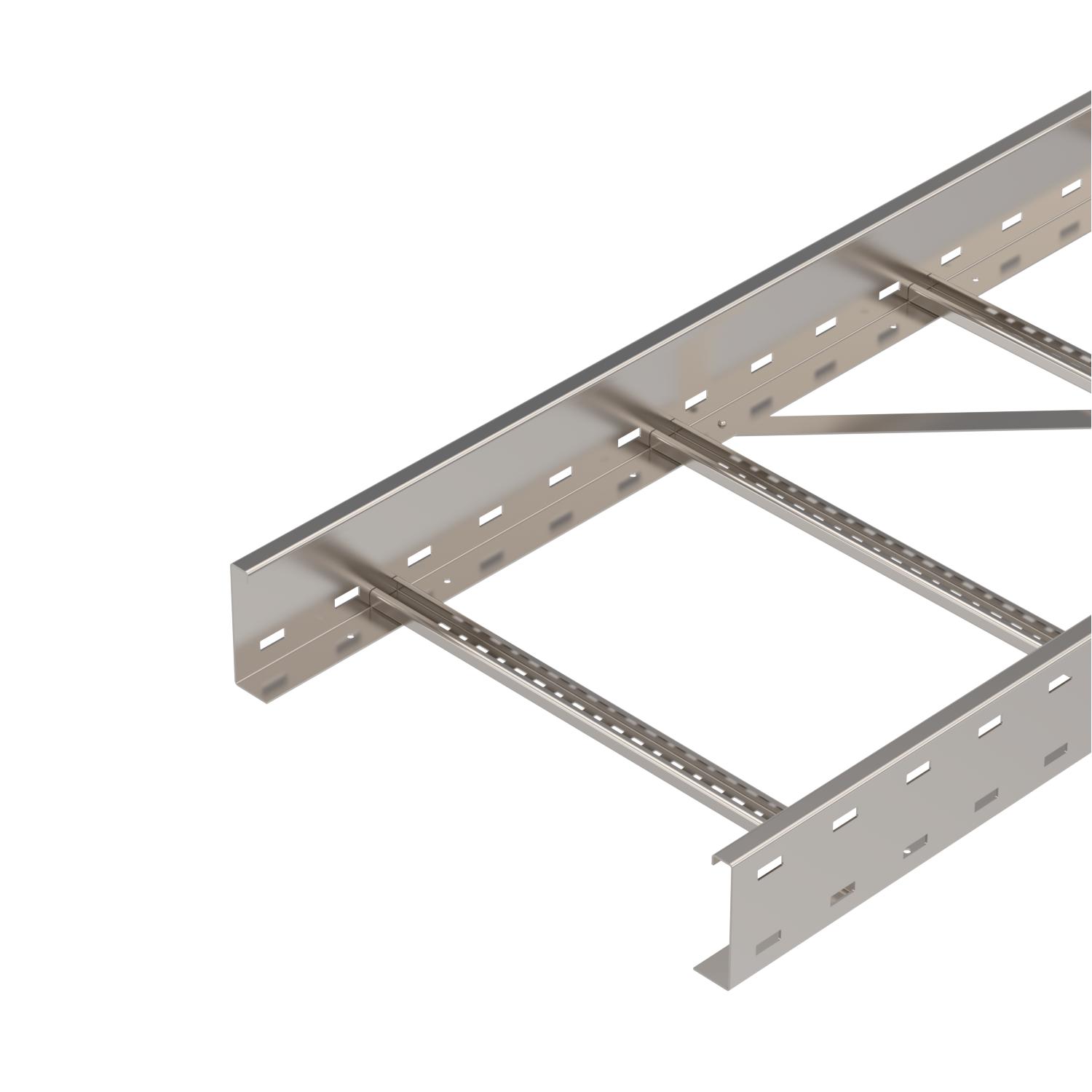

Passerella a grande portata WKLG 110 A4

N. art. 6311231 | EAN 4012195866329

N. art. / Tipo

Lughezza.	6000 mm

Larghezza

Spessore longherone	2 mm

Mantenimento funzionale	no

Descrizione del prodotto

Descrizione del prodotto

Passerella a grande portata con longherone laterale forato con bordo di 110 mm. Fissaggio di cavi e linee con staffa reggicavo tipo 2056.

Schermatura elettromagnetica senza coperchio 10 dB, con coperchio 15 dB.

I giunti lineari tipo WRVL 110 devono essere ordinati separatamente.

Dati tecnici

Dati tecnici

Acciaio inossidabile, decapato	no
Colore	acciaio inox
Dimensionee	110x500x6000
Fissaggio del piolo	ribaditura totale
Foratura laterale	sì
Mantenimento funzionale	no
Materiale	Acciaio INOX 1.4571

Sezione utile	471 cm²
Sezione utile	47100 mm²
Spessore longherone	2 mm
Superficie	non trattato, ulteriore trattamento
Versione a grande portata	sì
Versione dei pioli	Profilo forato
Versione del longherone laterale	Profilo (aperto)

Misure

Altezza	110 mm
Dimensione B	500 mm
Dimensione L	6000 mm

Larghezza	500 mm
Lughezza.	6000 mm
Schlitzmaß Sprosse	17,00

Carichi

Distanza tra gli appoggi 7,0 m	0,4 kN/m
Distanza tra gli appoggi 3,0 m	2,3 kN/m
Distanza tra gli appoggi 3,5 m	1,9 kN/m
Distanza tra gli appoggi 4,0 m	1,6 kN/m

Distanza tra gli appoggi 4,5 m	1,33 kN/m
Distanza tra gli appoggi 5,0 m	1,1 kN/m
Distanza tra gli appoggi 6,0 m	0,8 kN/m

Impronta di CO2 (Product Carbon Footprint)

CO₂ Footprint (GWP)	32,0228 kg CO₂e
Data di rilevazione valore CO2	2025-05-14T00:00:00.000+0200
Declared Unit (LCA)	Metro

Declared Unit Quantity (LCA)	1
Impronta CO2 (GWP) dalla culla al cancello	32,0228 kg CO2e / 1 Metro

Dati tecnici

Schema di sollecitazione passerella a grande portata tipo WKLG 110.

Tutti i tipi

Tutti i tipi

Tipo	Lughezza.	Larghezza	Spessore longherone	Mantenimento funzionale	N. art.	Quantità	Conf.	Prezzo di listino IVA escl.
WKLG 1120 A4	6000 mm	200 mm	2 mm	no	6311225	m	6 m	383,70 CHF Prezzo / 1 m
WKLG 1130 A4	6000 mm	300 mm	2 mm	no	6311227	m	6 m	411,73 CHF Prezzo / 1 m
WKLG 1140 A4	6000 mm	400 mm	2 mm	no	6311229	m	6 m	425,63 CHF Prezzo / 1 m
WKLG 1150 A4	6000 mm	500 mm	2 mm	no	6311231	m	6 m	432,63 CHF Prezzo / 1 m
WKLG 1160 A4	6000 mm	600 mm	2 mm	no	6311233	m	6 m	439,58 CHF Prezzo / 1 m

Accessorio

Accessori del sistema

Prodotti	Tipo	N. art.	Quantità	Conf.	Prezzo di listino IVA escl.
Giunto longitudinale A4	WRVL 110 A4	6091234	pz	2 pz	168,96 CHF Prezzo / 1 pz
Giunto angolare 110 A4	WRWVK 110 A4	6091397	pz	2 pz	83,39 CHF Prezzo / 1 pz
Giunto snodato A4	WRGV 110 A4	6091343	pz	2 pz	161,26 CHF Prezzo / 1 pz
Curva 90° 110 A4	WLB 90 115 A4	6312556	pz	1 pz	1.129,29 CHF Prezzo / 1 pz
Raccordo di derivazione a T 110 A4	WLT 1150 A4	6312821	pz	1 pz	2.099,98 CHF Prezzo / 1 pz
