Passerella a grande portata WKLG 110 A4 6000 | 400 | 2 | no

Passerella a grande portata WKLG 110 A4

N. art. 6311229 | EAN 4012195403135

N. art. / Tipo

Lughezza.	6000 mm

Larghezza

Spessore longherone	2 mm

Mantenimento funzionale	no

Descrizione del prodotto

Descrizione del prodotto

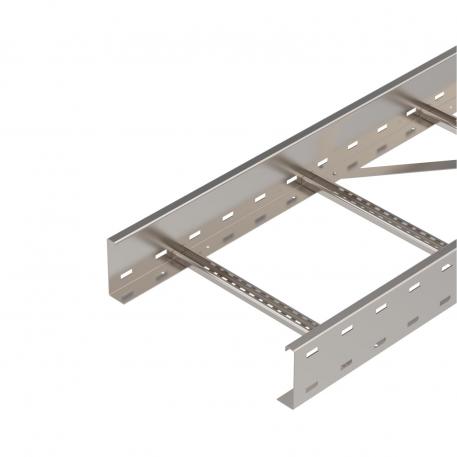

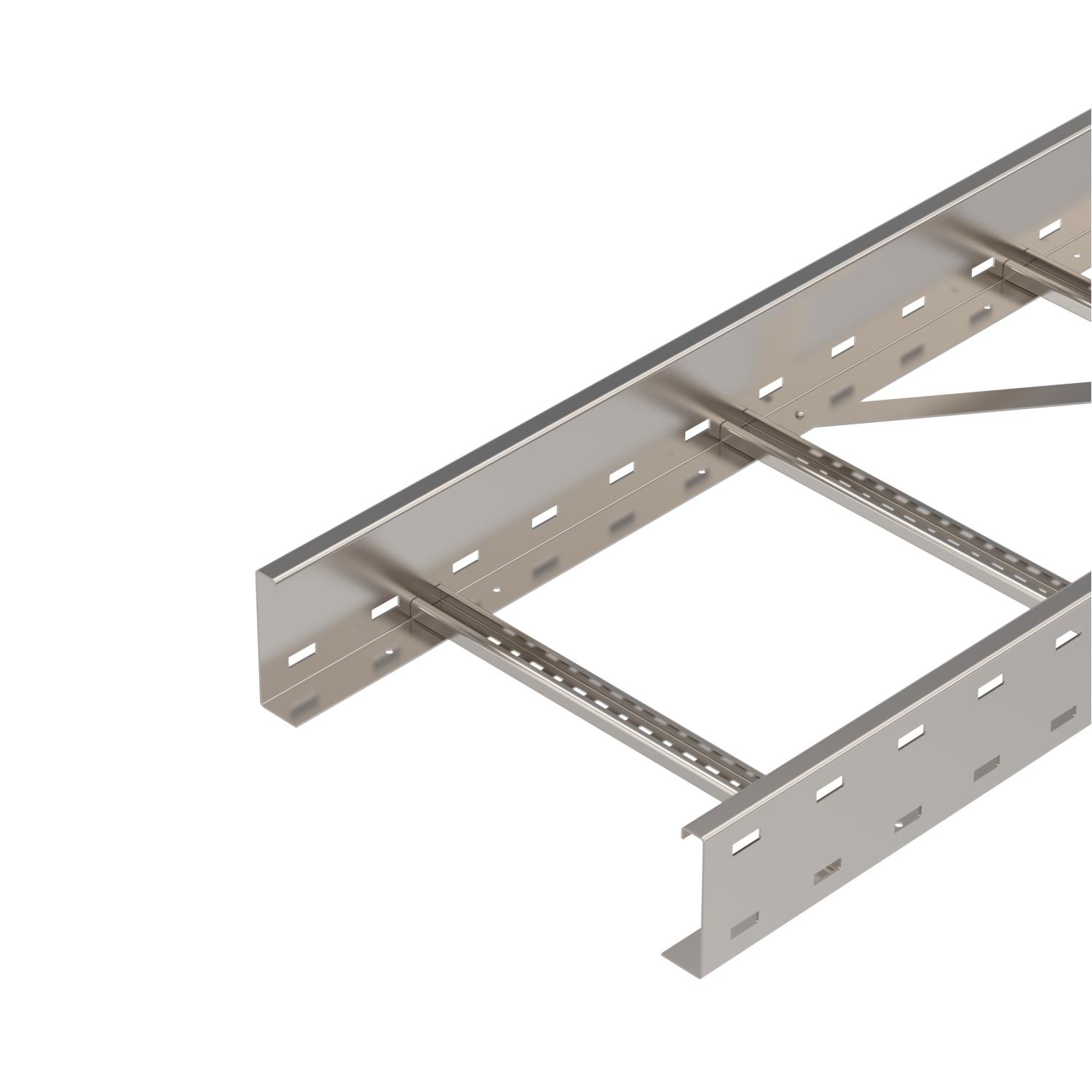

Passerella a grande portata con longherone laterale forato con bordo di 110 mm. Fissaggio di cavi e linee con staffa reggicavo tipo 2056.

Schermatura elettromagnetica senza coperchio 10 dB, con coperchio 15 dB.

I giunti lineari tipo WRVL 110 devono essere ordinati separatamente.

Dati tecnici

Dati tecnici

Acciaio inossidabile, decapato	no
Altezza	110 mm
Colore	acciaio inox
Dimensione B	400 mm
Dimensione L	6000 mm
Dimensionee	110x400x6000
Dimensioni	110 x 400
Distanza tra gli appoggi 7,0 m	0,4 kN/m
Distanza tra gli appoggi 3,0 m	2,3 kN/m
Distanza tra gli appoggi 3,5 m	1,9 kN/m
Distanza tra gli appoggi 4,0 m	1,6 kN/m
Distanza tra gli appoggi 4,5 m	1,33 kN/m
Distanza tra gli appoggi 5,0 m	1,1 kN/m
Distanza tra gli appoggi 6,0 m	0,8 kN/m
Fissaggio del piolo	ribaditura totale

Foratura laterale	sì
Impronta CO2 (GWP) dalla culla al cancello	30,6051 kg CO2e / 1 Metro
Larghezza	400 mm
Lughezza.	6000 mm
Mantenimento funzionale	no
Materiale	Acciaio INOX 1.4571
Schlitzmaß Sprosse	17,00
Sezione utile	37600 mm²
Sezione utile	376 cm²
Spessore longherone	2 mm
Superficie	non trattato, ulteriore trattamento
Versione a grande portata	sì
Versione dei pioli	Profilo forato
Versione del longherone laterale	Profilo (aperto)

Dati tecnici

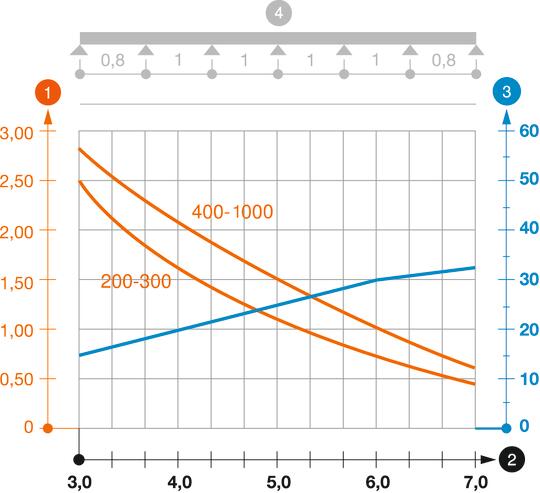

Schema di sollecitazione passerella a grande portata tipo WKLG 110.

Carico passerella-cavi ammesso in kN/m senza peso operatore
Distanza tra gli appoggi in m
Flessione passerella in mm con kN/m ammessi
Flessione di carico nella procedura di prova
Curva di carico per larghezza passerella in mm
Curva di flessione passerella in base alla distanza tra gli appoggi

Tutti i tipi

Tutti i tipi

Tipo	Lughezza.	Larghezza	Spessore longherone	Mantenimento funzionale	N. art.	Quantità	Conf.	Prezzo di listino IVA escl.
WKLG 1120 A4	6000 mm	200 mm	2 mm	no	6311225	m	6 m	383,70 CHF Prezzo / 1 m
WKLG 1130 A4	6000 mm	300 mm	2 mm	no	6311227	m	6 m	411,73 CHF Prezzo / 1 m
WKLG 1140 A4	6000 mm	400 mm	2 mm	no	6311229	m	6 m	425,63 CHF Prezzo / 1 m
WKLG 1150 A4	6000 mm	500 mm	2 mm	no	6311231	m	6 m	432,63 CHF Prezzo / 1 m
WKLG 1160 A4	6000 mm	600 mm	2 mm	no	6311233	m	6 m	439,58 CHF Prezzo / 1 m

Accessorio

Accessori del sistema

Prodotti	Tipo	N. art.	Quantità	Conf.	Prezzo di listino IVA escl.
Giunto longitudinale A4	WRVL 110 A4	6091234	pz	2 pz	168,96 CHF Prezzo / 1 pz
Giunto angolare 110 A4	WRWVK 110 A4	6091397	pz	2 pz	83,39 CHF Prezzo / 1 pz
Giunto snodato A4	WRGV 110 A4	6091343	pz	2 pz	161,26 CHF Prezzo / 1 pz

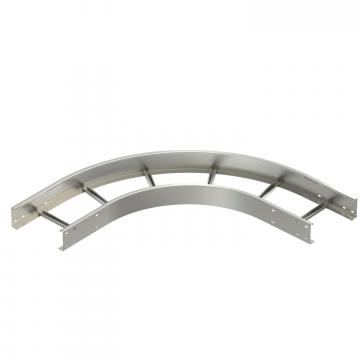

Curva 90° 110 A4	WLB 90 114 A4	6312554	pz	1 pz	965,00 CHF Prezzo / 1 pz
Raccordo di derivazione a T 110 A4	WLT 1140 A4	6312819	pz	1 pz	1.952,39 CHF Prezzo / 1 pz
