Passerella a grande portata WKLG 110 A2 6000 | 400 | 2 | no

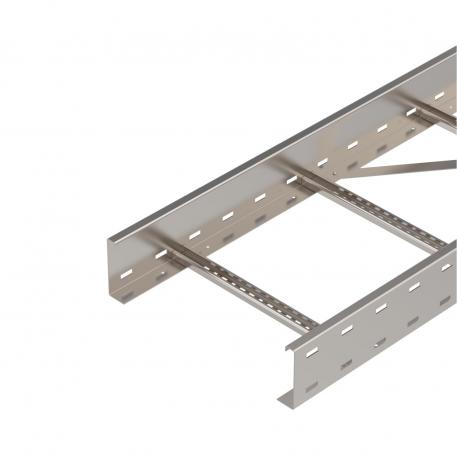

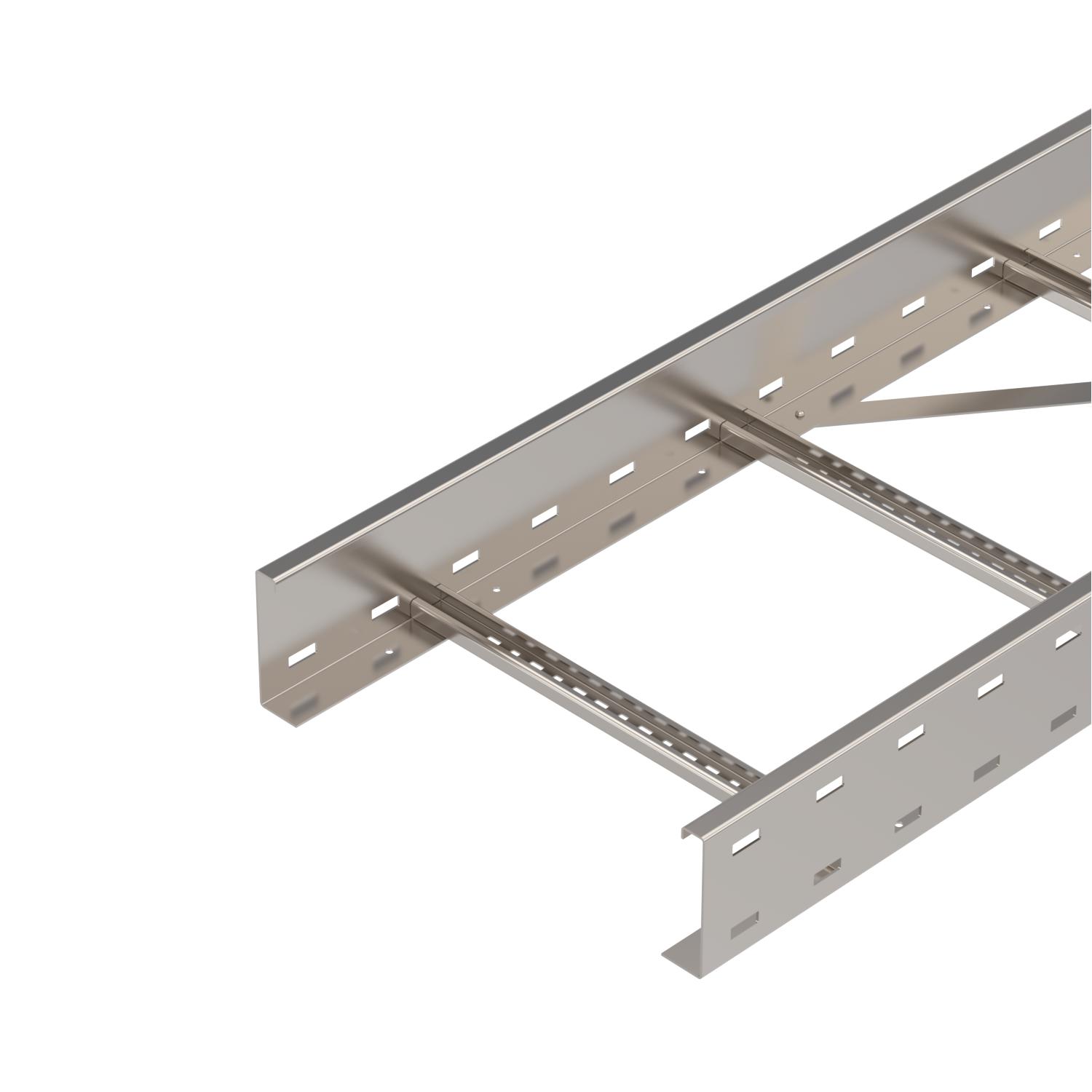

Passerella a grande portata WKLG 110 A2

N. art. 6311210 | EAN 4012195037309

N. art. / Tipo

Lughezza.	6000 mm

Larghezza

Spessore longherone	2 mm

Mantenimento funzionale	no

Descrizione del prodotto

Descrizione del prodotto

Passerella a grande portata con longherone laterale forato con bordo di 110 mm. Fissaggio di cavi e linee con staffa reggicavo tipo 2056.

Schermatura elettromagnetica senza coperchio 10 dB, con coperchio 15 dB.

I giunti lineari tipo WRVL 110 devono essere ordinati separatamente.

Dati tecnici

Dati tecnici

Acciaio inossidabile, decapato	no
Colore	acciaio inox
Dimensionee	110x400x6000
Dimensioni	110x400
Fissaggio del piolo	ribaditura totale
Foratura laterale	sì
Mantenimento funzionale	no
Materiale	Acciaio INOX 1.4301

Sezione utile	37600 mm²
Sezione utile	376 cm²
Spessore longherone	2 mm
Superficie	non trattato, ulteriore trattamento
Versione a grande portata	sì
Versione dei pioli	Profilo forato
Versione del longherone laterale	Profilo (aperto)

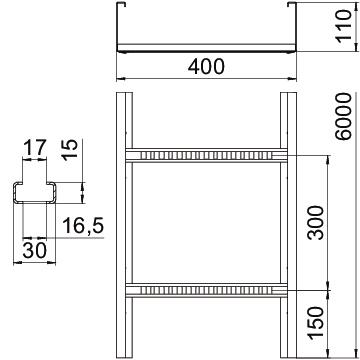

Misure

Altezza	110 mm
Dimensione B	400 mm
Dimensione L	6000 mm

Larghezza	400 mm
Lughezza.	6000 mm
Schlitzmaß Sprosse	17,00

Carichi

Distanza tra gli appoggi 7,0 m	0,7 kN/m
Distanza tra gli appoggi 3,0 m	2,3 kN/m
Distanza tra gli appoggi 3,5 m	2,25 kN/m
Distanza tra gli appoggi 4,0 m	2,1 kN/m

Distanza tra gli appoggi 4,5 m	1,83 kN/m
Distanza tra gli appoggi 5,0 m	1,5 kN/m
Distanza tra gli appoggi 6,0 m	1 kN/m

Impronta di CO2 (Product Carbon Footprint)

CO₂ Footprint (GWP)	30,6951 kg CO₂e
Data di rilevazione valore CO2	2025-05-14T00:00:00.000+0200
Declared Unit (LCA)	Metro

Declared Unit Quantity (LCA)	1
Impronta CO2 (GWP) dalla culla al cancello	30,6951 kg CO2e / 1 Metro

Dati tecnici

Schema di sollecitazione passerella a grande portata tipo WKLG 110.

Tutti i tipi

Tutti i tipi

Tipo	Lughezza.	Larghezza	Spessore longherone	Mantenimento funzionale	N. art.	Quantità	Conf.	Prezzo di listino IVA escl.
WKLG 1120 A2	6000 mm	200 mm	2 mm	no	6311202	m	6 m	314,03 CHF Prezzo / 1 m
WKLG 1130 A2	6000 mm	300 mm	2 mm	no	6311206	m	6 m	327,94 CHF Prezzo / 1 m
WKLG 1140 A2	6000 mm	400 mm	2 mm	no	6311210	m	6 m	418,79 CHF Prezzo / 1 m
WKLG 1150 A2	6000 mm	500 mm	2 mm	no	6311214	m	6 m	434,74 CHF Prezzo / 1 m
WKLG 1160 A2	6000 mm	600 mm	2 mm	no	6311218	m	6 m	452,79 CHF Prezzo / 1 m

Accessorio

Accessori del sistema

Prodotti	Tipo	ELDAS-No.	N. art.	Quantità	Conf.	Prezzo di listino IVA escl.
Coperchio con chiusura con bussola girevole A2	WDRL 1116 40 A2	-----	6227364	m	3 m	253,31 CHF Prezzo / 1 m
Giunto longitudinale A2	WRVL 110 A2	-----	6091229	pz	2 pz	92,97 CHF Prezzo / 1 pz
Giunto angolare 110 A2	WRWVK 110 A2	127 018 759	6091393	pz	2 pz	53,55 CHF Prezzo / 1 pz
Calotta di protezione	SKHW 110 OR	127 008 379	6310398	Coppia	20 Coppia	10,50 CHF Prezzo / 1 Coppia
Giunto snodato A2	WRGV 110 A2	-----	6091338	pz	2 pz	131,41 CHF Prezzo / 1 pz
Separatore 85 A2	TSG 85 A2	-----	6062173	m	3 m	52,90 CHF Prezzo / 1 m
Curva 90° 110 A2	WLB 90 114 A2	-----	6312543	pz	1 pz	905,02 CHF Prezzo / 1 pz
