Passerella a grande portata WKLG 110 A2 6000 | 300 | 2 | no

Passerella a grande portata WKLG 110 A2

N. art. 6311206 | EAN 4012195037293

N. art. / Tipo

Lughezza.	6000 mm

Larghezza

Spessore longherone	2 mm

Mantenimento funzionale	no

Descrizione del prodotto

Descrizione del prodotto

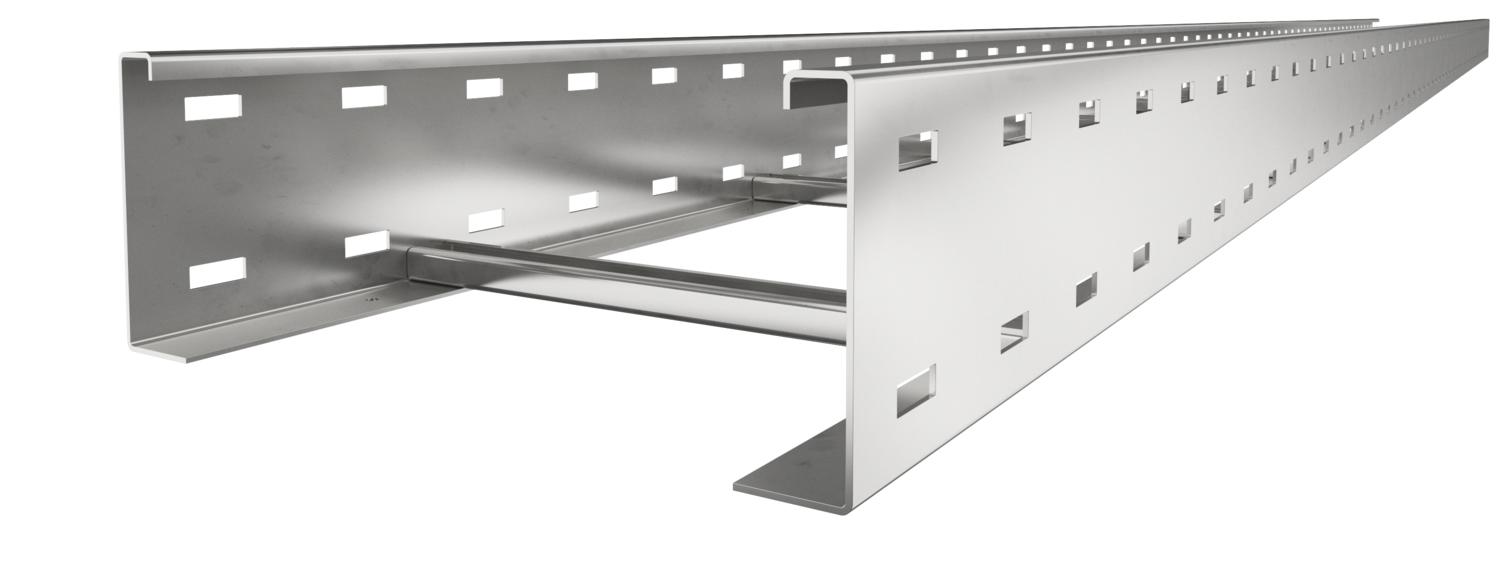

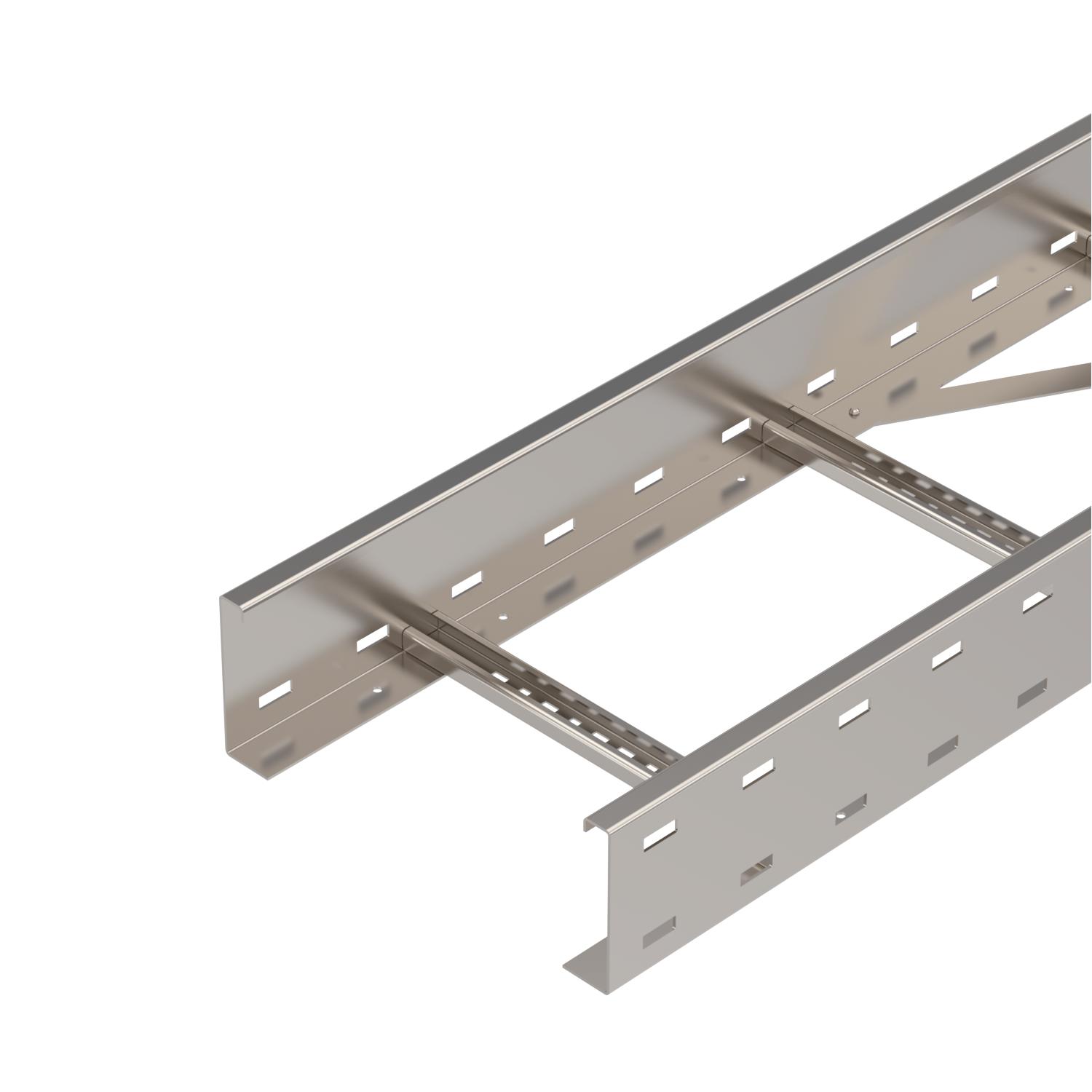

Passerella a grande portata con longherone laterale forato con bordo di 110 mm. Fissaggio di cavi e linee con staffa reggicavo tipo 2056.

Schermatura elettromagnetica senza coperchio 10 dB, con coperchio 15 dB.

I giunti lineari tipo WRVL 110 devono essere ordinati separatamente.

Dati tecnici

Dati tecnici

Acciaio inossidabile, decapato	no
Altezza	110 mm
Colore	acciaio inox
Dimensione B	300 mm
Dimensione L	6000 mm

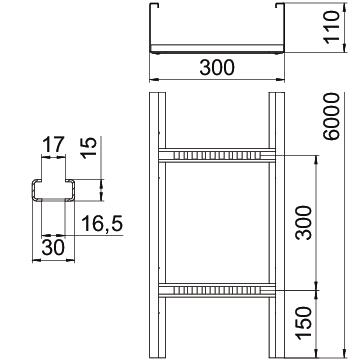

Dimensionee	110x300x6000
Dimensioni	110x300
Distanza tra gli appoggi 7,0 m	0,4 kN/m
Distanza tra gli appoggi 3,0 m	2,3 kN/m
Distanza tra gli appoggi 3,5 m	1,9 kN/m
Distanza tra gli appoggi 4,0 m	1,6 kN/m
Distanza tra gli appoggi 4,5 m	1,33 kN/m
Distanza tra gli appoggi 5,0 m	1,1 kN/m
Distanza tra gli appoggi 6,0 m	0,8 kN/m
Fissaggio del piolo	ribaditura totale

Foratura laterale	sì
Impronta CO2 (GWP) dalla culla al cancello	29,4486 kg CO2e / 1 Metro
Larghezza	300 mm
Lughezza.	6000 mm
Mantenimento funzionale	no
Materiale	Acciaio INOX 1.4301
Schlitzmaß Sprosse	17,00
Sezione utile	281 cm²
Sezione utile	28100 mm²
Spessore longherone	2 mm
Superficie	non trattato, ulteriore trattamento
Versione a grande portata	sì
Versione dei pioli	Profilo forato
Versione del longherone laterale	Profilo (aperto)

Dati tecnici

Schema di sollecitazione passerella a grande portata tipo WKLG 110.

Carico passerella-cavi ammesso in kN/m senza peso operatore
Distanza tra gli appoggi in m
Flessione passerella in mm con kN/m ammessi
Flessione di carico nella procedura di prova
Curva di carico per larghezza passerella in mm
Curva di flessione passerella in base alla distanza tra gli appoggi

Tutti i tipi

Tutti i tipi

Tipo	Lughezza.	Larghezza	Spessore longherone	Mantenimento funzionale	N. art.	Quantità	Conf.	Prezzo di listino IVA escl.
WKLG 1120 A2	6000 mm	200 mm	2 mm	no	6311202	m	6 m	314,03 CHF Prezzo / 1 m
WKLG 1130 A2	6000 mm	300 mm	2 mm	no	6311206	m	6 m	327,94 CHF Prezzo / 1 m
WKLG 1140 A2	6000 mm	400 mm	2 mm	no	6311210	m	6 m	418,79 CHF Prezzo / 1 m
WKLG 1150 A2	6000 mm	500 mm	2 mm	no	6311214	m	6 m	434,74 CHF Prezzo / 1 m
WKLG 1160 A2	6000 mm	600 mm	2 mm	no	6311218	m	6 m	452,79 CHF Prezzo / 1 m

Accessorio

Accessori del sistema

Prodotti	Tipo	ELDAS-No.	N. art.	Quantità	Conf.	Prezzo di listino IVA escl.
Coperchio con chiusura con bussola girevole A2	WDRL 1116 30 A2	-----	6227362	m	3 m	201,65 CHF Prezzo / 1 m
Giunto longitudinale A2	WRVL 110 A2	-----	6091229	pz	2 pz	92,97 CHF Prezzo / 1 pz
Giunto angolare 110 A2	WRWVK 110 A2	127 018 759	6091393	pz	2 pz	53,55 CHF Prezzo / 1 pz
Calotta di protezione	SKHW 110 OR	127 008 379	6310398	Coppia	20 Coppia	10,31 CHF Prezzo / 1 Coppia
Giunto snodato A2	WRGV 110 A2	-----	6091338	pz	2 pz	131,41 CHF Prezzo / 1 pz
Separatore 85 A2	TSG 85 A2	-----	6062173	m	3 m	52,90 CHF Prezzo / 1 m
Curva 90° 110 A2	WLB 90 113 A2	-----	6312541	pz	1 pz	894,14 CHF Prezzo / 1 pz
