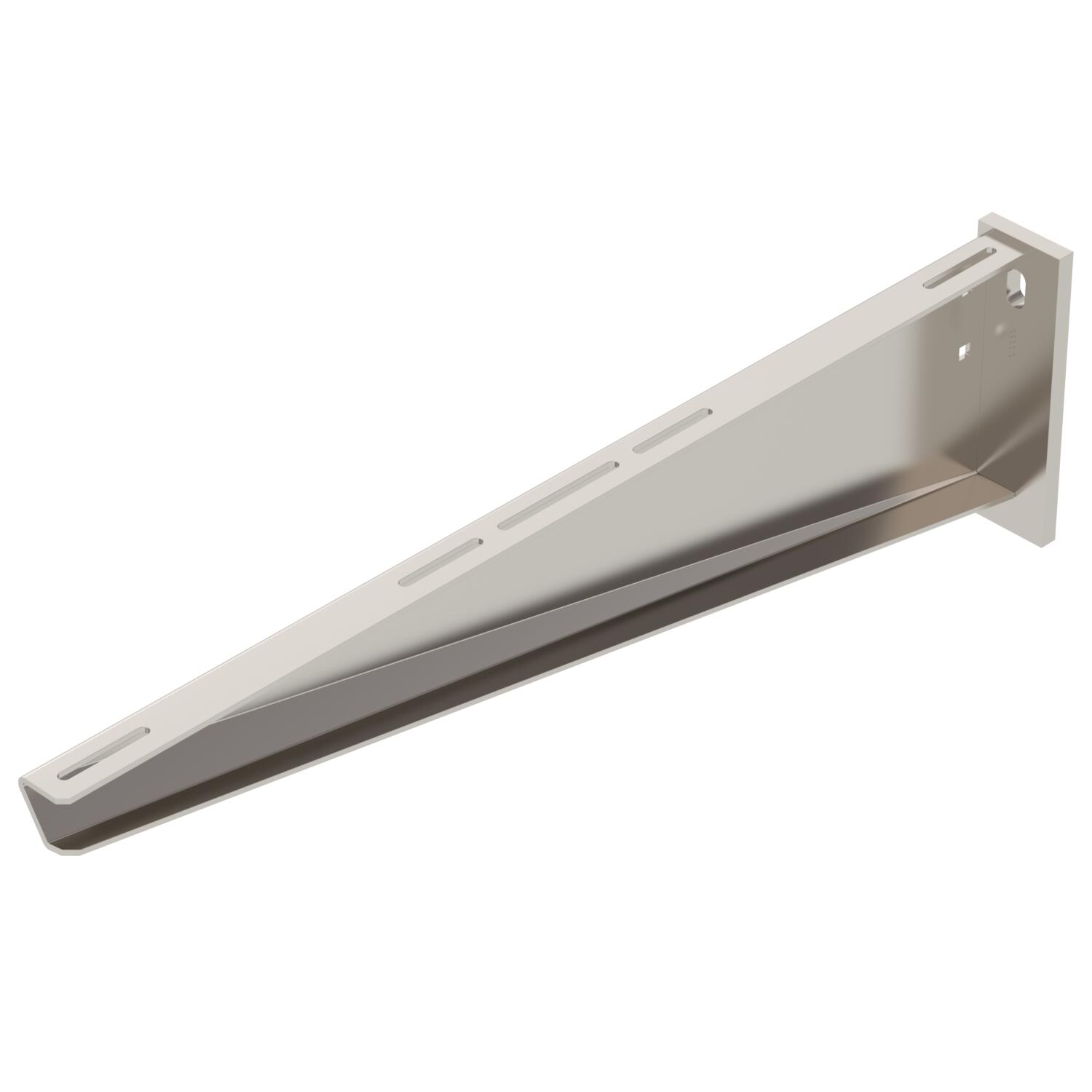

Mensola parete e profilato AW 55 A2
N. art. 6443083 | EAN 4012196661879
- Descrizione del prodotto
-
Descrizione del prodottoMensola pesante a parete e a profilato piastra di supporto saldata.
Fissaggio della mensola al profilato a U a partire dalla larghezza di 400 mm con vite a testa esagonale attraverso entrambi i longheroni del profilato. Si prega di impiegare i distanziatori adatti allo scopo.
-
- Dati tecnici
-
Dati tecnici
Acciaio inossidabile, decapato sì Area ad angolo max 90 mm Area ad angolo min. 90 mm Colore acciaio inox Conformità ROHS sì Diametro foro 13,5 mm Dimensionee 710 mm F in kN 5,5 kN Mantenimento funzionale no Materiale Acciaio INOX 1.4301 Serie di prodotti Serie AW 55 Superficie non trattato, ulteriore trattamento Versione Mensola parete e profilato Misure

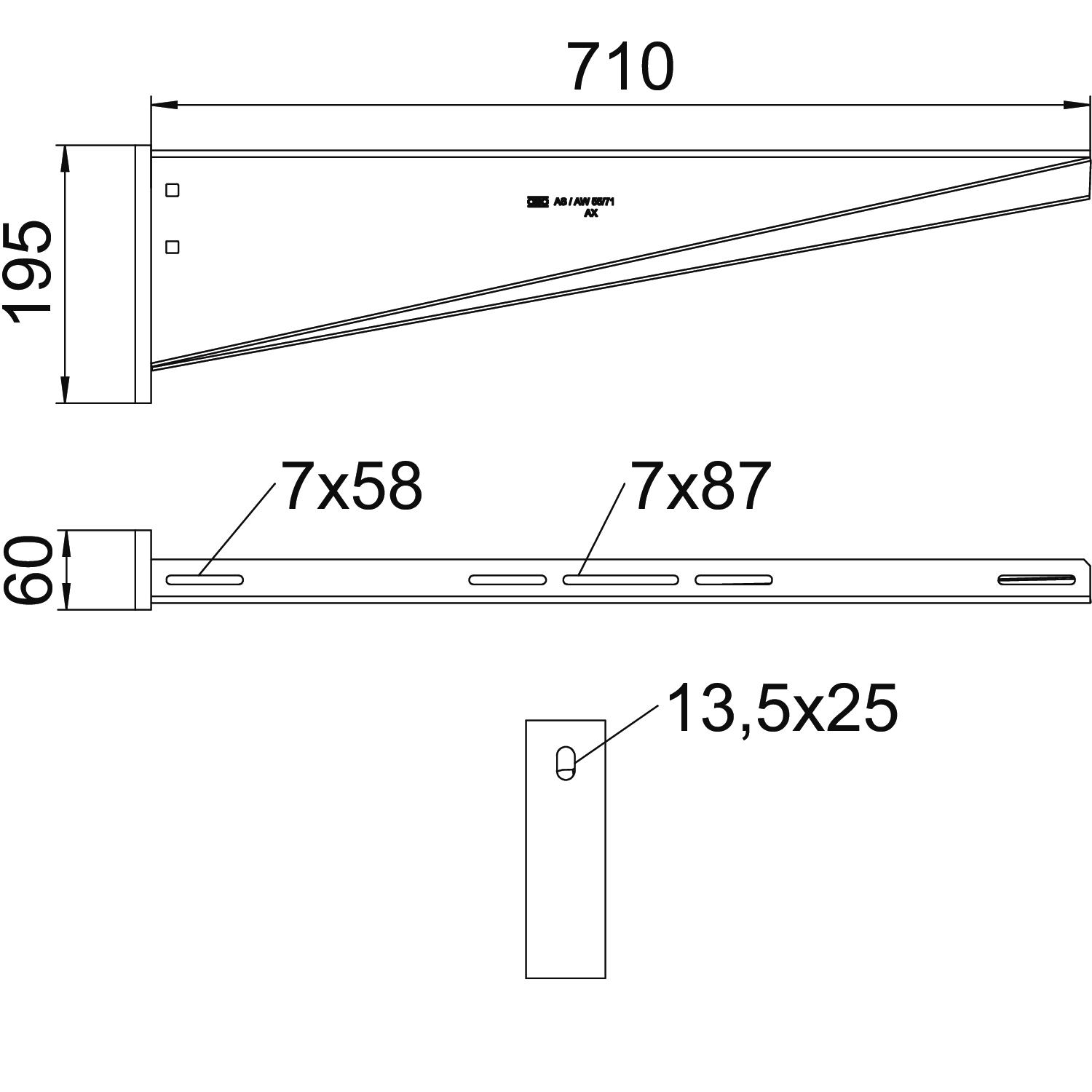

Altezza 195 mm Dimensione A 60 mm Dimensione B 710 mm Dimensione H 195 mm Larghezza 710 mm Lughezza. 60 mm Impronta di CO2 (Product Carbon Footprint)
CO₂ Footprint (GWP) 26,7406 kg CO₂e Data di rilevazione valore CO2 2025-05-14T00:00:00.000+0200 Declared Unit Pezzo Declared Unit Quantity 1 Impronta CO2 (GWP) dalla culla al cancello 26,7406 kg CO2e / 1 Pezzo Dati tecnici
Schema di sollecitazione mensola tipo AW 55
-
Flessione dell'estremità della mensola con carico mensola ammissibile.
-
Carico mensola ammissibile in kN senza peso operatore
-
Curva di carico con sbraccio in mm
-
- Tutti i tipi
-
Tutti i tipi
-
Accessori di montaggio
Prodotti Tipo ELDAS-No. N. art. Quantità Conf. Prezzo di listino IVA escl.
Vite a testa tonda con dado flangiato, A2
FRSB 6x12 A2 127 091 009 6406138 100 pz 64,83 CHF Prezzo / 100 pz - Download
-
