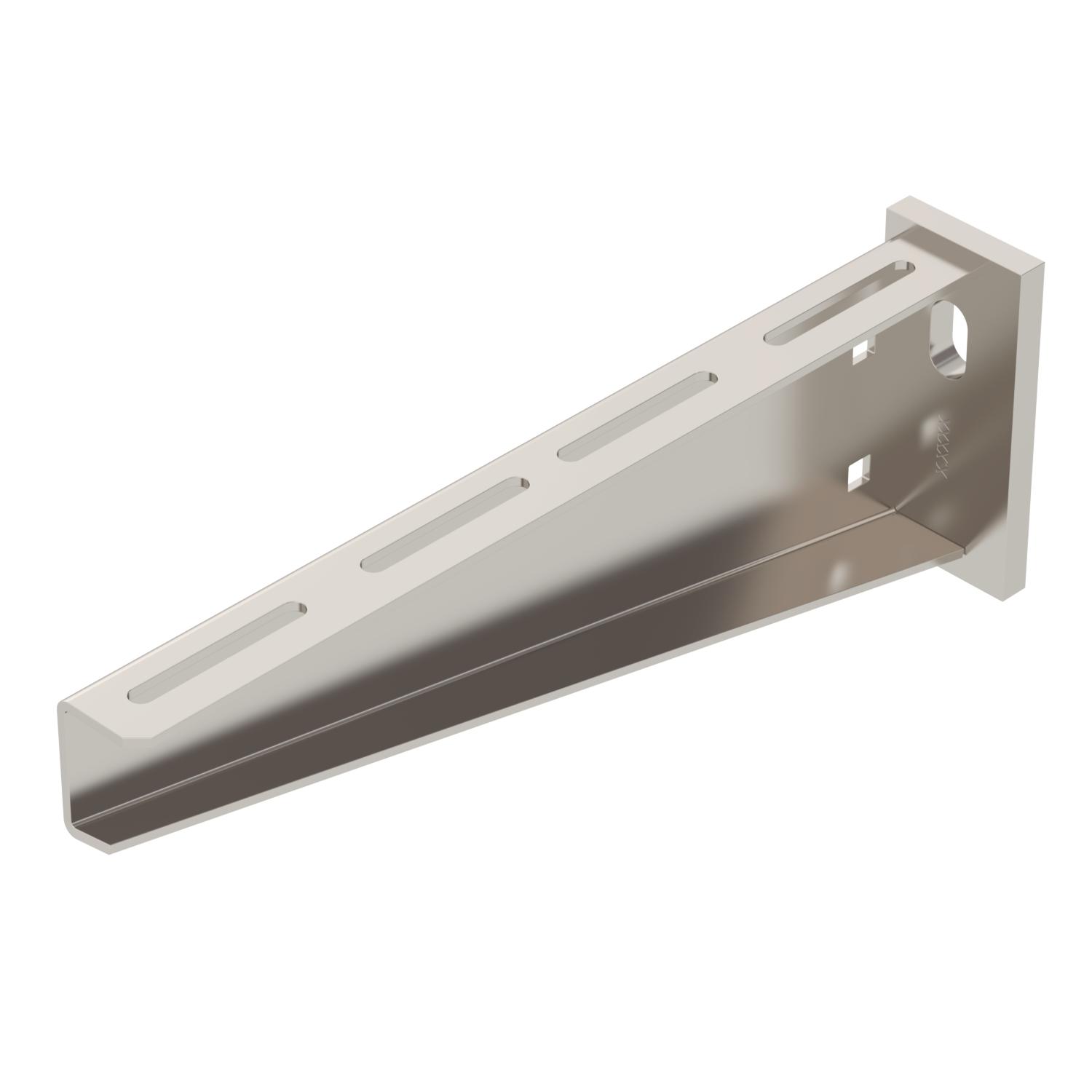

Mensola parete e profilato AW 55 A2

N. art. 6443067 | EAN 4012196441495

5,5 kN
acciaio inox
Torna alla panoramica
Descrizione del prodotto
Descrizione del prodotto
Mensola pesante a parete e a profilato piastra di supporto saldata.
  • Comunità europee, Dichiarazione di conformità CE secondo le linee guida CE
  • Dichiarazione di conformità UKCA
  • Mensola parete e profilato
  • Profilato a U
  • Environmental Product Declaration (EPD)
  • Impronta di carbonio (PCF)
Dati tecnici

Dati tecnici

Acciaio inossidabile, decapato

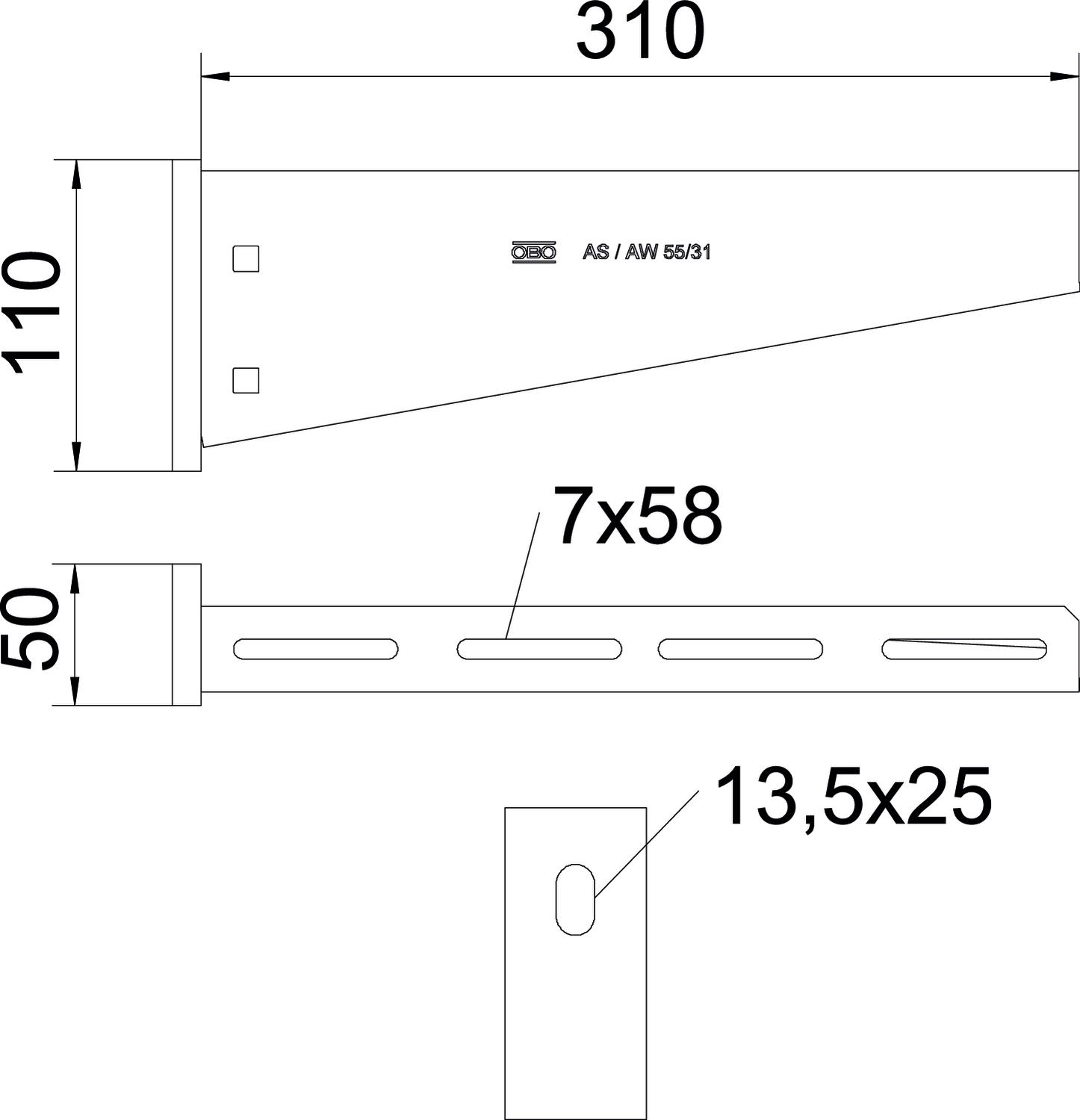

Altezza 110 mm
Area ad angolo max 90 mm
Area ad angolo min. 90 mm
Colore acciaio inox
Diametro foro 13,5 mm
Dimensione A 50 mm
Dimensione B 310 mm
Dimensione H 110 mm
Dimensionee B310mm
F in kN 5,5 kN
Impronta CO2 (GWP) dalla culla al cancello 6,7905 kg CO2e / 1 Pezzo
Larghezza 310 mm
Lughezza. 50 mm
Mantenimento funzionale no
Materiale Acciaio INOX 1.4301
Superficie non trattato, ulteriore trattamento
Versione Mensola parete e profilato

Dati tecnici

Schema di sollecitazione mensola tipo AW 55

Schema di sollecitazione mensola tipo AW 55
  • Flessione dell'estremità della mensola con carico mensola ammissibile. Flessione dell'estremità della mensola con carico mensola ammissibile.
  • Carico mensola ammissibile in kN senza peso operatore Carico mensola ammissibile in kN senza peso operatore
  • Curva di carico con sbraccio in mm Curva di carico con sbraccio in mm
Tutti i tipi

Tutti i tipi

Tipo Larghezza F in kN Colore N. art. Quantità Conf. Prezzo di listino IVA escl.
AW 55 21 A2 210 mm 5,5 kN acciaio inox 6443063
1 pz 76,90 CHF Prezzo / 1 pz
AW 55 31 A2 310 mm 5,5 kN acciaio inox 6443067
1 pz 98,61 CHF Prezzo / 1 pz
AW 55 41 A2 410 mm 5,5 kN acciaio inox 6443071
1 pz 131,75 CHF Prezzo / 1 pz
AW 55 51 A2 510 mm 5,5 kN acciaio inox 6443075
1 pz 172,82 CHF Prezzo / 1 pz
AW 55 61 A2 610 mm 5,5 kN acciaio inox 6443079
1 pz 213,10 CHF Prezzo / 1 pz
AW 55 71 A2 710 mm 5,5 kN acciaio inox 6443083
1 pz 264,76 CHF Prezzo / 1 pz
Accessorio

Accessori di montaggio

Prodotti Tipo ELDAS-No. N. art. Quantità Conf. Prezzo di listino IVA escl.
Vite a testa tonda con dado flangiato, A2 Vite a testa tonda con dado flangiato, A2 FRSB 6x12 A2 127 091 009 6406138
100 pz 64,83 CHF Prezzo / 100 pz
