Mensola a profilato AS 55 41 | 210 | 5,5
morepic-1 morepic-2 video-1

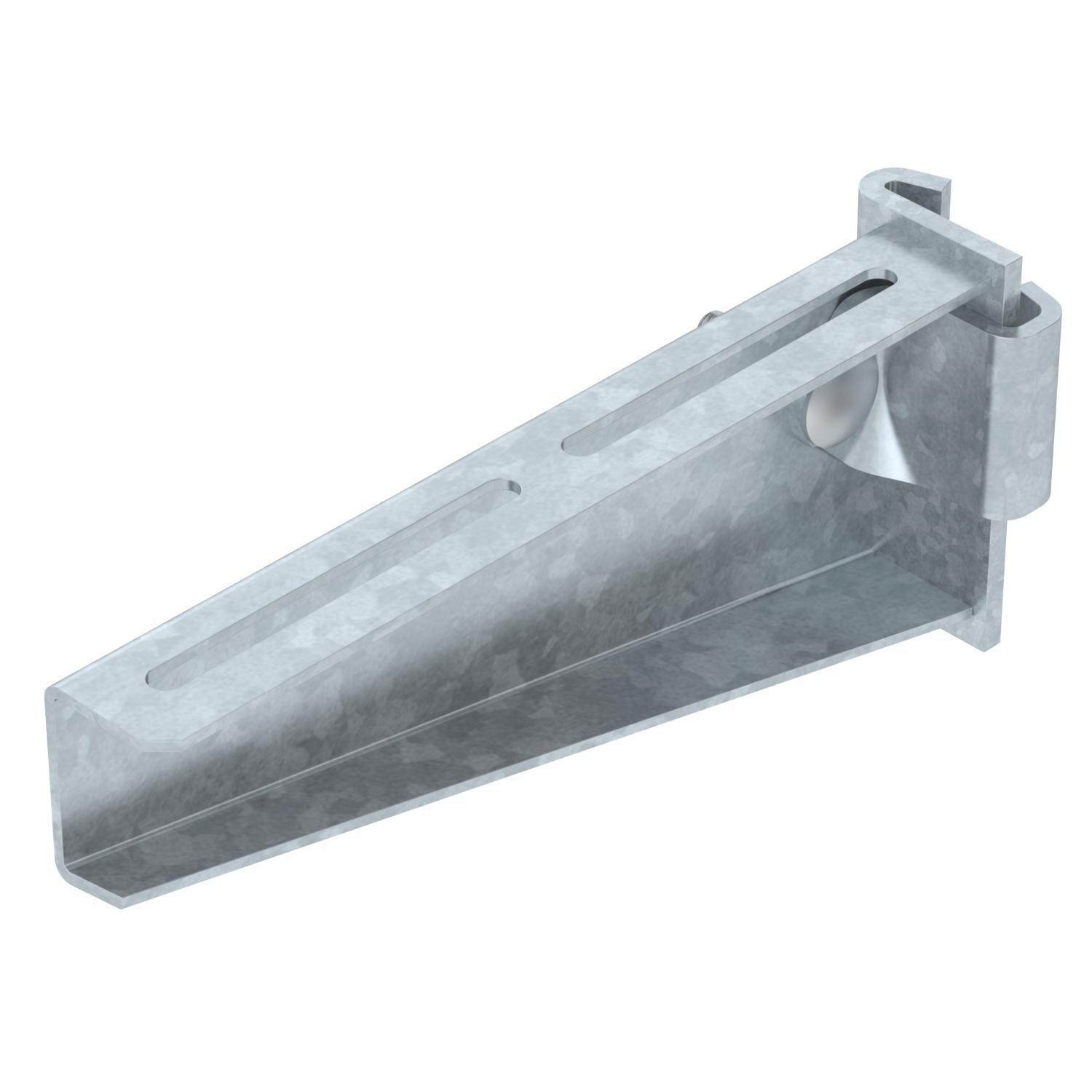

Mensola a profilato AS 55

N. art. 6419286 | EAN 4012195872917

41 mm
5,5 kN
Torna alla panoramica
Descrizione del prodotto
Descrizione del prodotto
Mensola per profilato in versione pesante per il fissaggio al profilato IS 8.
  • Comunità europee, Dichiarazione di conformità CE secondo le linee guida CE
  • Dichiarazione di conformità UKCA
  • Profilato a I

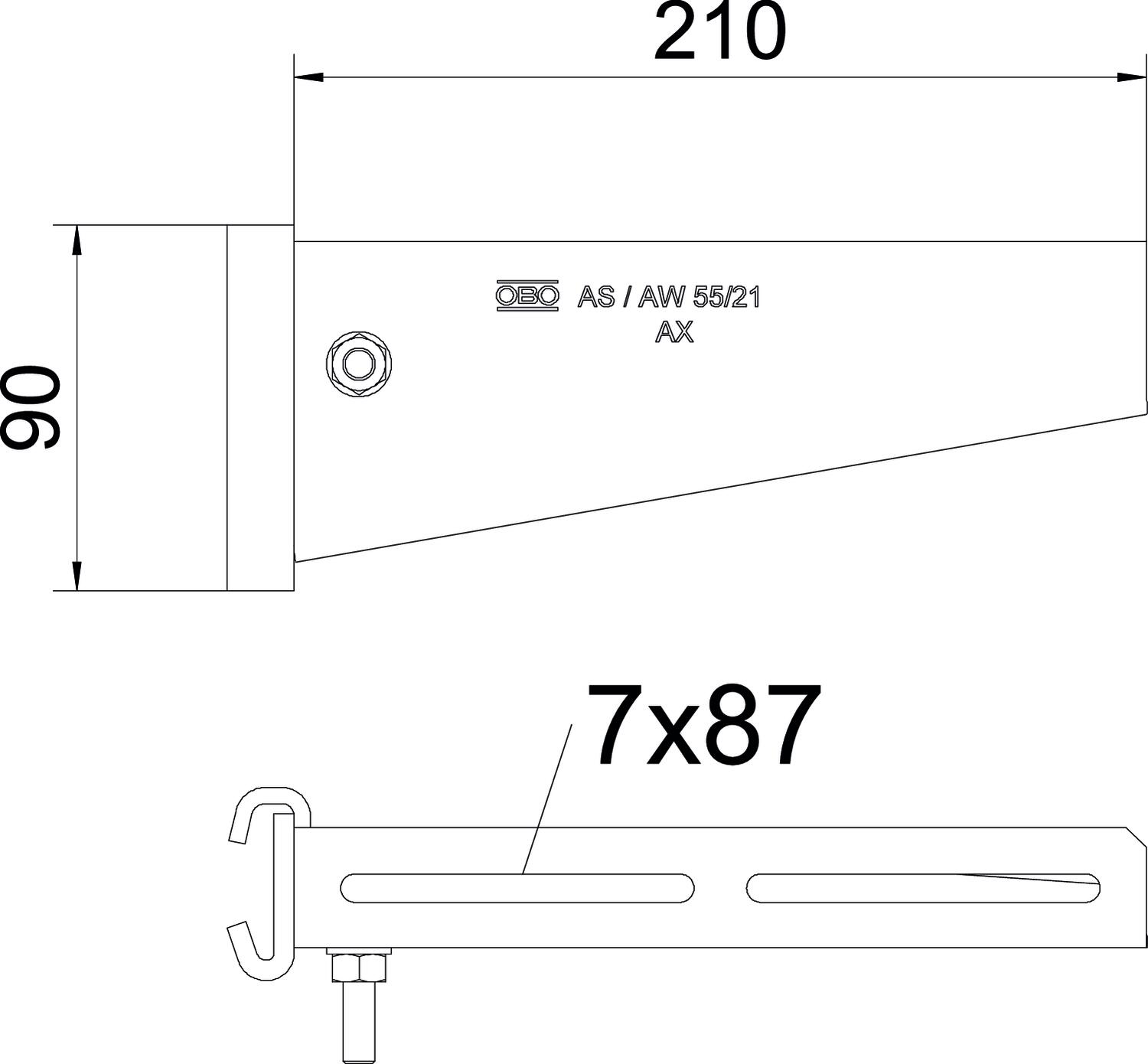

Dati tecnici

Dati tecnici

Acciaio inossidabile, decapato no
Altezza 90 mm
Colore zinco
Dimensione A 41 mm
Dimensione B 210 mm
Dimensione H 90 mm
Dimensionee B210mm
F in kN 5,5 kN
Impronta CO2 (GWP) dalla culla al cancello 1,8293 kg CO2e / 1 Pezzo
Larghezza 210 mm
Lughezza. 41 mm
Mantenimento funzionale no
Materiale Acciaio
Superficie zincato a caldo per immersione
Versione Mensola a profilato

Dati tecnici

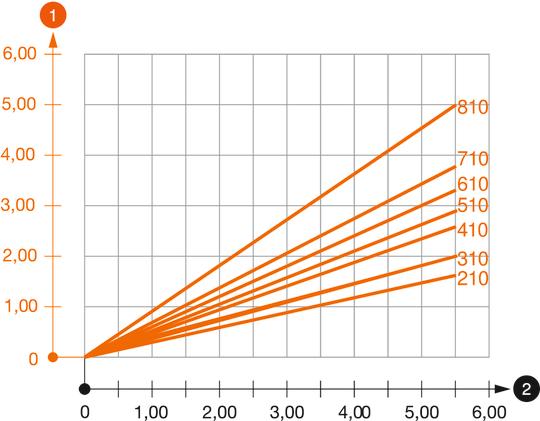

Schema di sollecitazione mensola tipo AS 55

Schema di sollecitazione mensola tipo AS 55
  • Flessione dell'estremità della mensola con carico mensola ammissibile. Flessione dell'estremità della mensola con carico mensola ammissibile.
  • Carico mensola ammissibile in kN senza peso operatore Carico mensola ammissibile in kN senza peso operatore
  • Curva di carico con sbraccio in mm Curva di carico con sbraccio in mm
Tutti i tipi

Tutti i tipi

Tipo Lughezza. Larghezza F in kN N. art. Quantità Conf. Prezzo di listino IVA escl.
AS 55 21 FT 41 mm 210 mm 5,5 kN 6419286
1 pz 45,06 CHF Prezzo / 1 pz
AS 55 31 FT 41 mm 310 mm 5,5 kN 6419292
1 pz 57,88 CHF Prezzo / 1 pz
AS 55 41 FT 41 mm 410 mm 5,5 kN 6419298
1 pz 67,96 CHF Prezzo / 1 pz
AS 55 51 FT 41 mm 510 mm 5,5 kN 6419304
1 pz 78,27 CHF Prezzo / 1 pz
AS 55 56 FT 41 mm 560 mm 5,5 kN 6419310
1 pz 82,31 CHF Prezzo / 1 pz
AS 55 61 FT 41 mm 610 mm 5,5 kN 6419316
1 pz 84,07 CHF Prezzo / 1 pz
AS 55 71 FT 41 mm 710 mm 5,5 kN 6419322
1 pz 103,16 CHF Prezzo / 1 pz
AS 55 81 FT 41 mm 810 mm 5,5 kN 6419328
1 pz 111,36 CHF Prezzo / 1 pz
AS 55 91 FT 41 mm 910 mm 5,5 kN 6419334
1 pz 130,79 CHF Prezzo / 1 pz
AS 55 101 FT 41 mm 1010 mm 5,5 kN 6419340
1 pz 203,30 CHF Prezzo / 1 pz
Accessorio

Accessori di montaggio

Prodotti Tipo ELDAS-No. N. art. Quantità Conf. Prezzo di listino IVA escl.
Vite a testa tonda con dado flangiato, F Vite a testa tonda con dado flangiato, F FRSB 6x12 F 127 090 009 6406122
100 pz 36,11 CHF Prezzo / 100 pz
