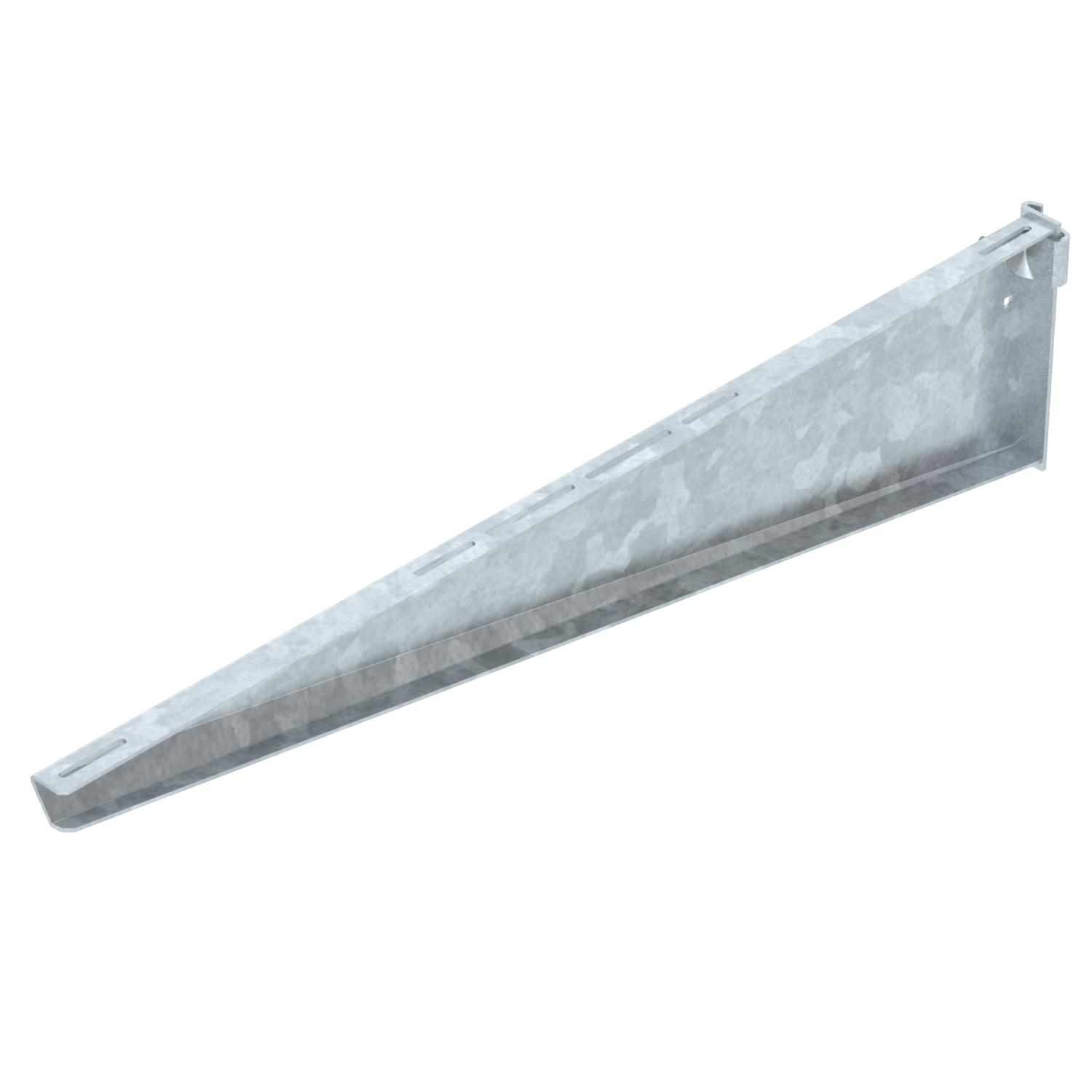

Mensola a profilato AS 55
N. art. 6419340 | EAN 4012195873211
- Descrizione del prodotto
-
Descrizione del prodottoMensola per profilato in versione pesante per il fissaggio al profilato IS 8.
La mensola per profilato può essere fissata al profilato a I su entrambi i lati.
La linguetta di fissaggio, con vite, rondella e dado deve essere ordinata a parte, con art. n. 6419007.
-
- Dati tecnici
-
Dati tecnici

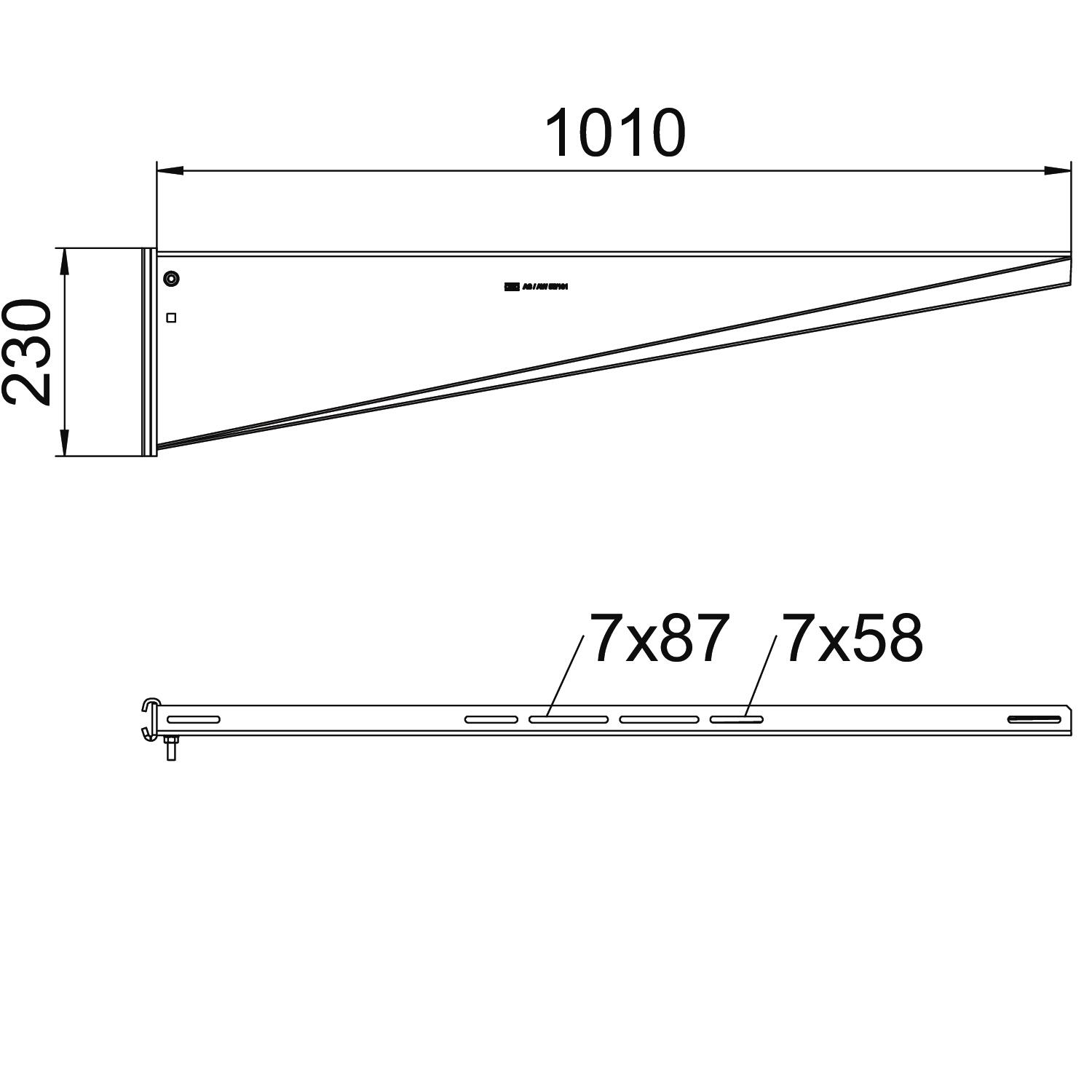

Acciaio inossidabile, decapato no Altezza 230 mm Colore zinco Dimensione A 41 mm Dimensione B 1010 mm Dimensione H 230 mm Dimensionee B1010mm F in kN 5,5 kN Impronta CO2 (GWP) dalla culla al cancello 19,4087 kg CO2e / 1 Pezzo Larghezza 1010 mm Lughezza. 41 mm Mantenimento funzionale no Materiale Acciaio Superficie zincato a caldo per immersione Versione Mensola a profilato Dati tecnici
Schema di sollecitazione mensola tipo AS 55
-
Flessione dell'estremità della mensola con carico mensola ammissibile.
-
Carico mensola ammissibile in kN senza peso operatore
-
Curva di carico con sbraccio in mm
-
- Tutti i tipi
-
Tutti i tipi
-
Accessori di montaggio
Prodotti Tipo ELDAS-No. N. art. Quantità Conf. Prezzo di listino IVA escl.
Vite a testa tonda con dado flangiato, F
FRSB 6x12 F 127 090 009 6406122 100 pz 36,11 CHF Prezzo / 100 pz - Download
-
