Mensola a parete e profilato AWG 15 A2

N. art. 6420628 | EAN 4012195058380 | ELDAS-No. 127 085 519

N. art. / Tipo
Torna alla panoramica
Descrizione del prodotto
Descrizione del prodotto

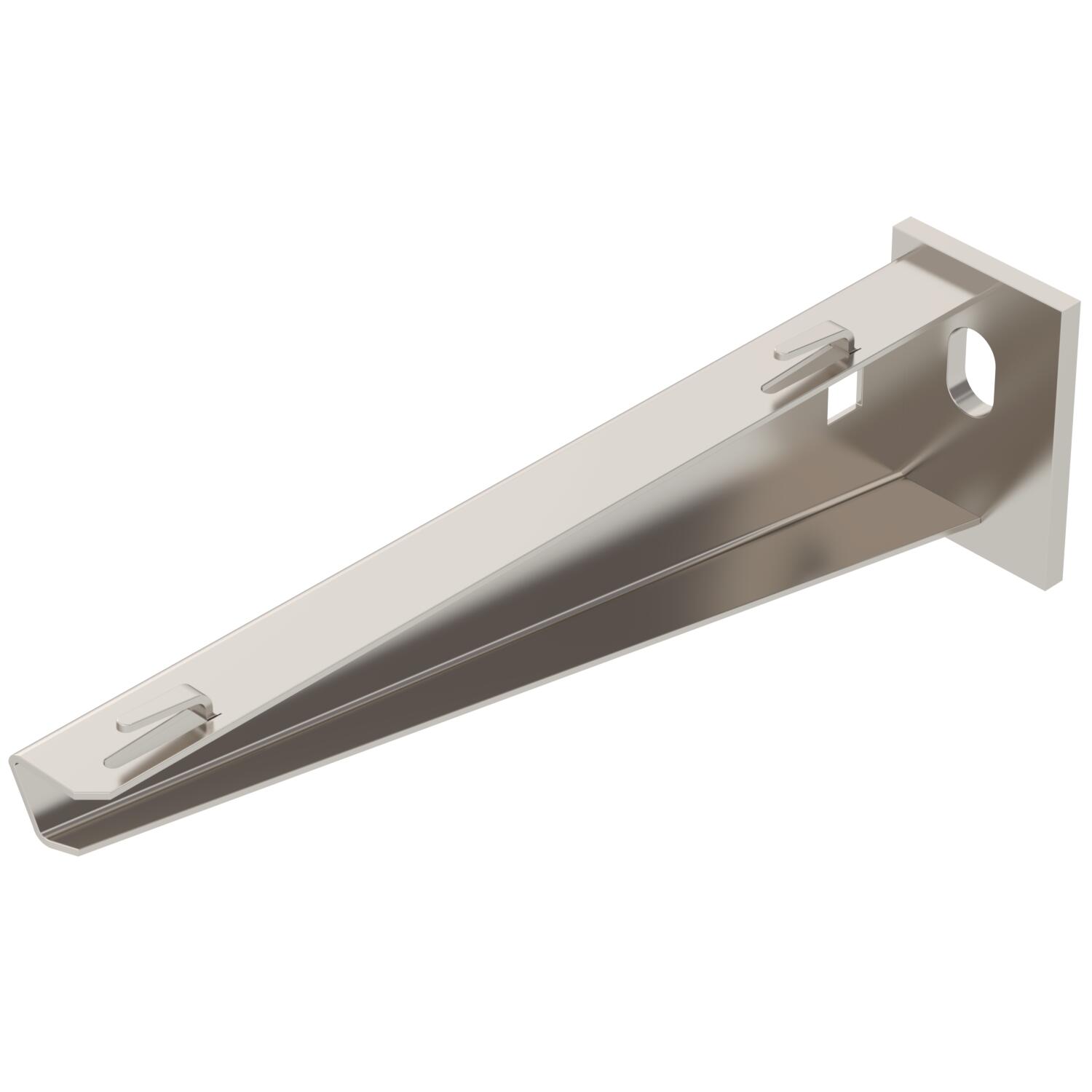

Mensola a parete e a profilato con supporto a soffitto saldato per il fissaggio senza viti di passerelle grigliata.


  • Comunità europee, Dichiarazione di conformità CE secondo le linee guida CE
  • Mensola parete e profilato
  • Profilato a U
  • Profilato a U
  • Profilato a U
  • componente semplice da montare
  • Environmental Product Declaration (EPD)
  • Impronta di carbonio (PCF)
Dati tecnici

Dati tecnici

Acciaio inossidabile, decapato

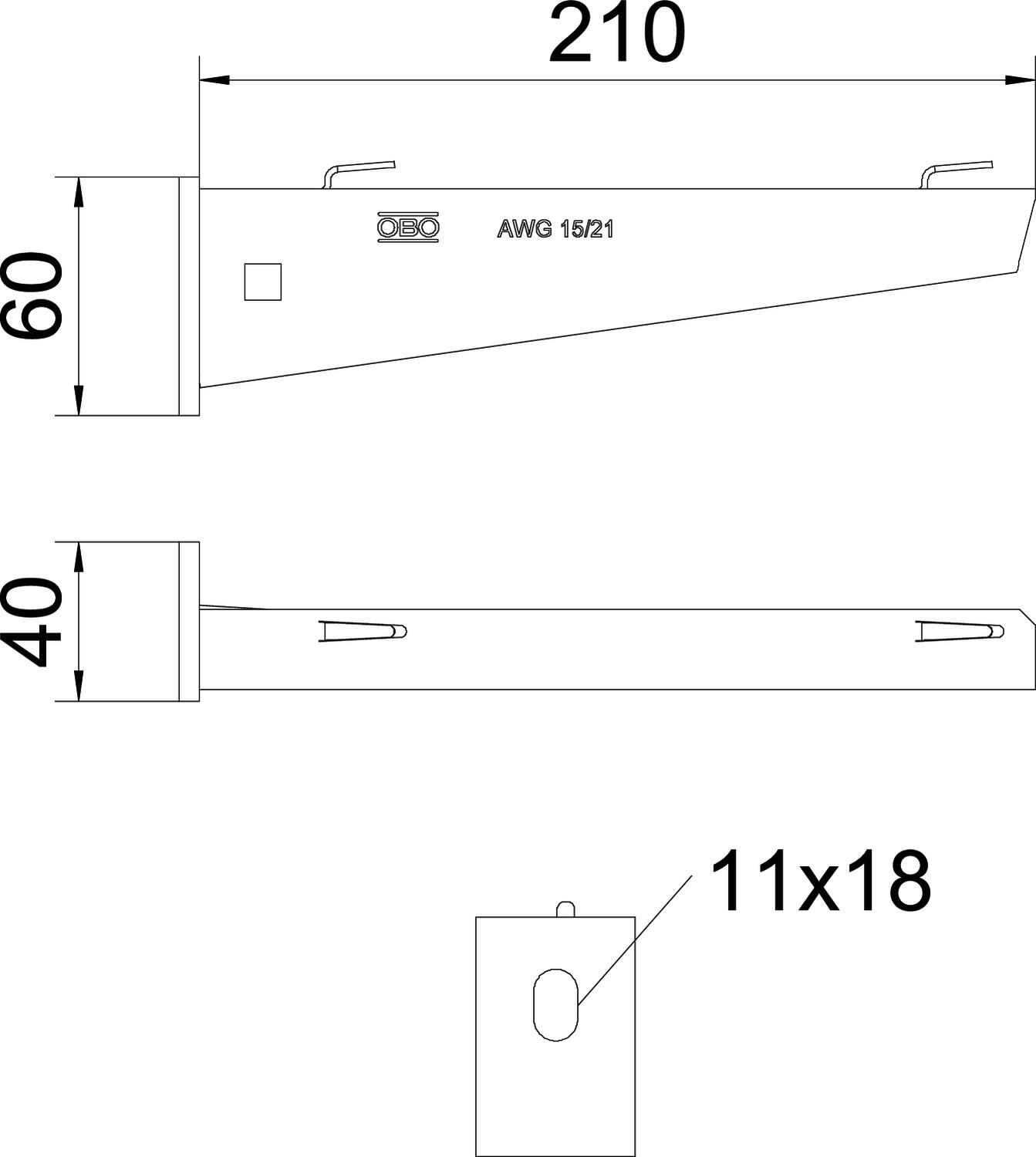

Altezza 60 mm
Area ad angolo max 90 mm
Area ad angolo min. 90 mm
Colore acciaio inox
Diametro foro 11 mm
Dimensione A 40 mm
Dimensione B 210 mm
Dimensione H 60 mm
Dimensionee B210mm
F in kN 1,5 kN
Impronta CO2 (GWP) dalla culla al cancello 1,3634 kg CO2e / 1 Pezzo
Larghezza 210 mm
Lughezza. 40 mm
Mantenimento funzionale no
Materiale Acciaio INOX 1.4301
per larghezza max 200 mm
per larghezza min. 200
Superficie non trattato, ulteriore trattamento
Versione Mensola parete e profilato

Dati tecnici

Schema di sollecitazione mensola tipo AW G 15

Schema di sollecitazione mensola tipo AW G 15
  • Flessione dell'estremità della mensola con carico mensola ammissibile. Flessione dell'estremità della mensola con carico mensola ammissibile.
  • Carico mensola ammissibile in kN senza peso operatore Carico mensola ammissibile in kN senza peso operatore
  • Curva di carico con sbraccio in mm Curva di carico con sbraccio in mm
Tutti i tipi

Tutti i tipi

Tipo Larghezza F in kN Colore N. art. Quantità Conf. Prezzo di listino IVA escl.
AWG 15 21 A2 210 1,5 acciaio inox 6420628
1 pz 33,04 CHF Prezzo / 1 pz
