Mensola a parete e profilato AWG 15 A2
N. art. 6420625 | EAN 4012195058373 | ELDAS-No. 127 085 509
- Descrizione del prodotto
-

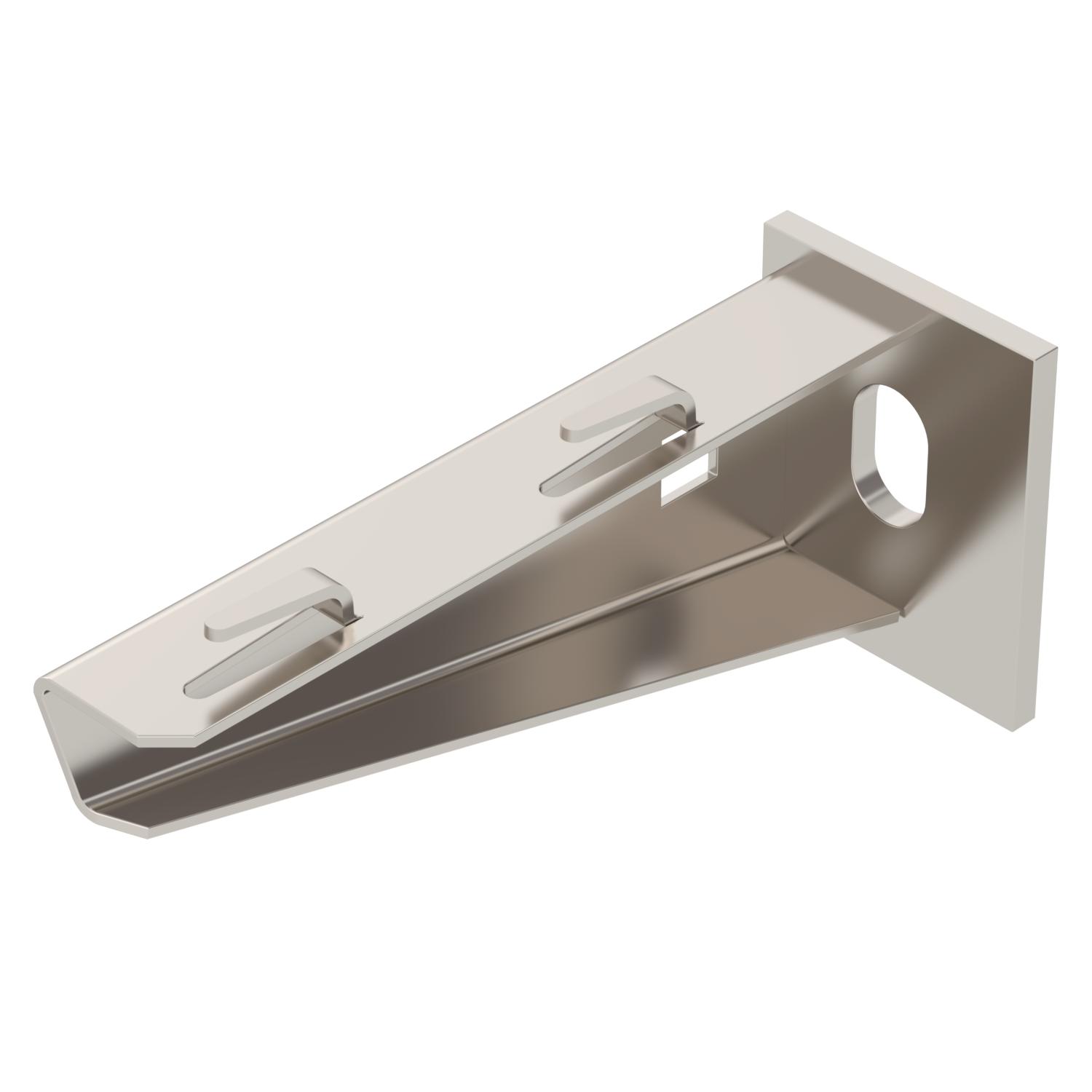

Descrizione del prodottoMensola a parete e a profilato con supporto a soffitto saldato per il fissaggio senza viti di passerelle grigliata.
Fissaggio della mensola al profilato a U a partire dalla larghezza di 400 mm con vite a testa esagonale attraverso entrambi i longheroni del profilato. Si prega di impiegare i distanziatori adatti allo scopo.
-
- Dati tecnici
-
Dati tecnici

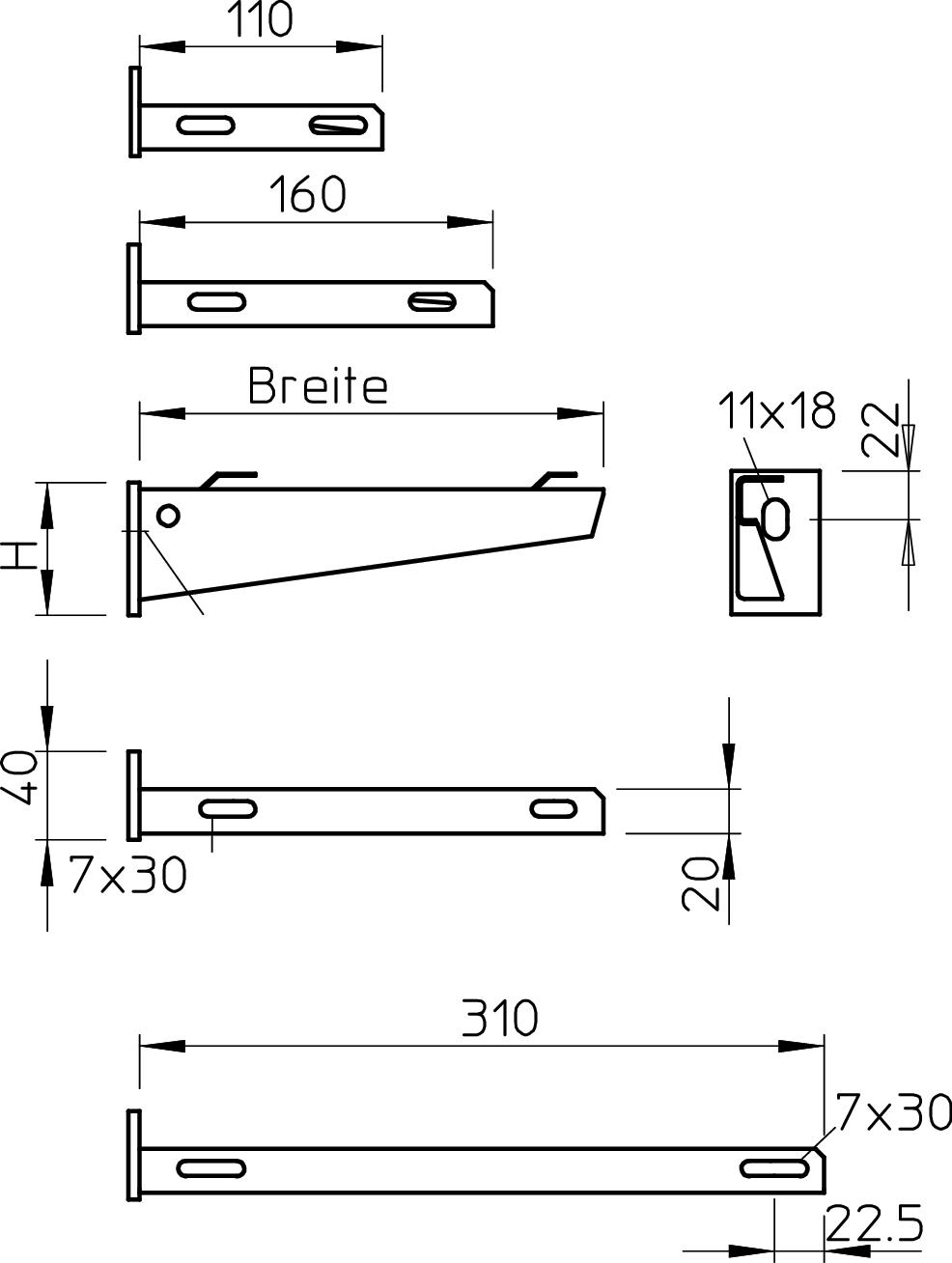

Acciaio inossidabile, decapato sì Altezza 50 mm Area ad angolo max 90 mm Area ad angolo min. 90 mm Colore acciaio inox Diametro foro 11 mm Dimensione A 40 mm Dimensione B 110 mm Dimensione H 50 mm Dimensionee B110mm F in kN 1,5 kN Impronta CO2 (GWP) dalla culla al cancello 0,7478 kg CO2e / 1 Pezzo Larghezza 110 mm Lughezza. 40 mm Mantenimento funzionale no Materiale Acciaio INOX 1.4301 per larghezza max 100 mm per larghezza min. 100 Superficie non trattato, ulteriore trattamento Versione Mensola parete e profilato Dati tecnici
Schema di sollecitazione mensola tipo AW G 15
-
Flessione dell'estremità della mensola con carico mensola ammissibile.
-
Carico mensola ammissibile in kN senza peso operatore
-
Lunghezza mensola in mm
-
- Tutti i tipi
-
Tutti i tipi
