Mensola a parete e profilato AW 30 A2
N. art. 6442838 | EAN 4012196209057 | ELDAS-No. 127 085 329
- Descrizione del prodotto
-

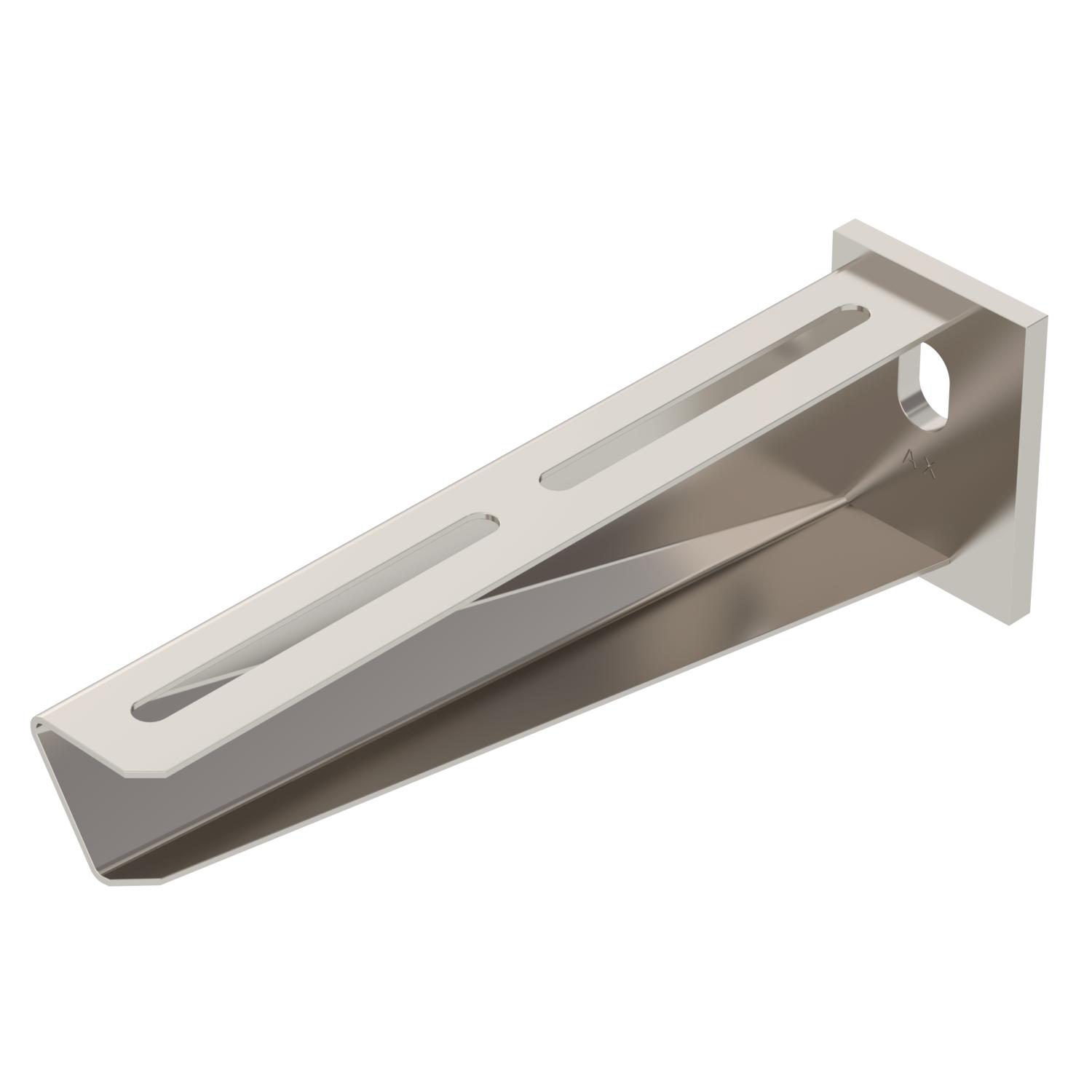

Descrizione del prodottoMensola medio-pesante a parete e a profilato con piastra di supporto saldata.
-
- Dati tecnici
-
Dati tecnici

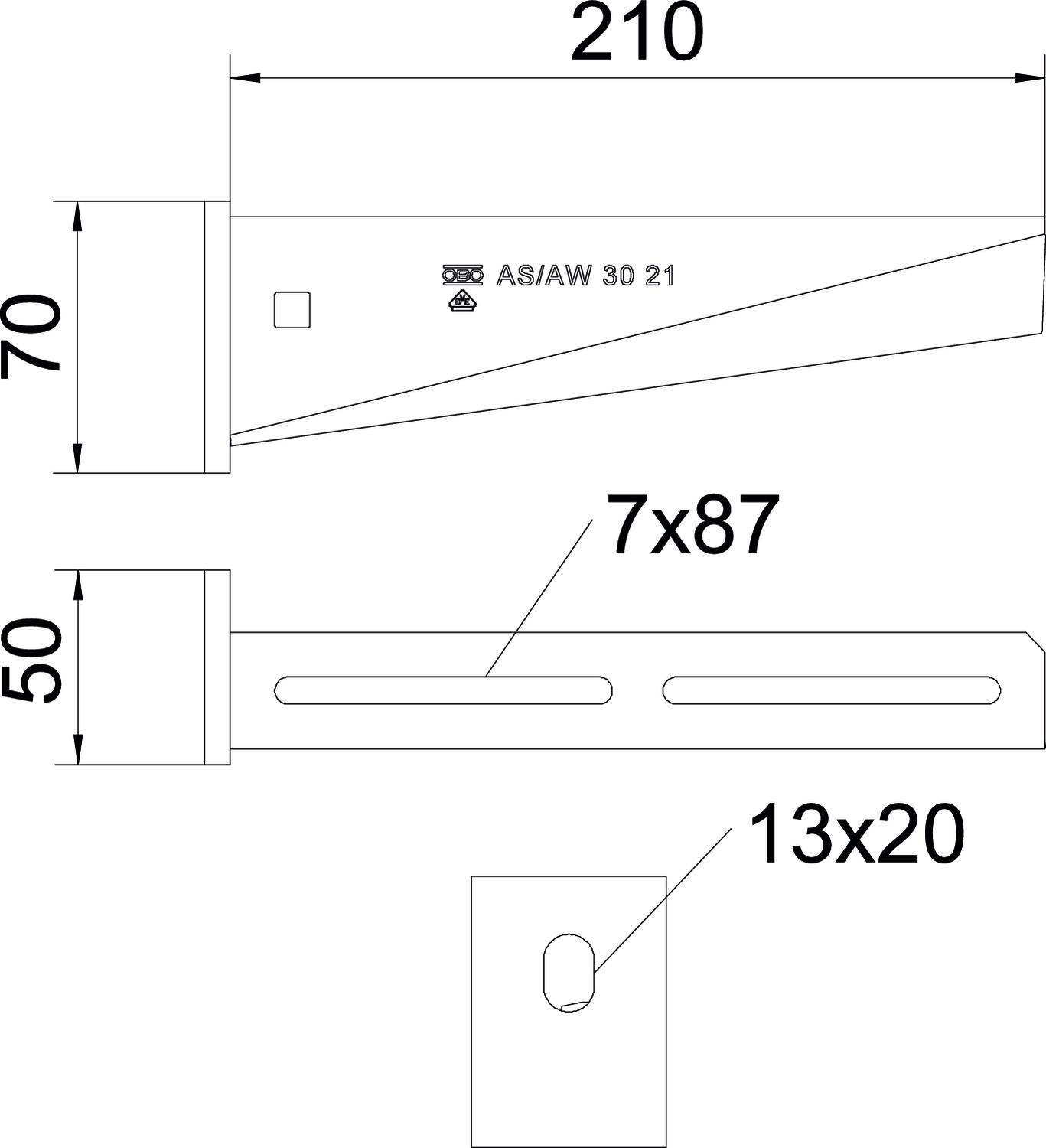

Acciaio inossidabile, decapato sì Altezza 70 mm Area ad angolo max 90 mm Area ad angolo min. 90 mm Colore acciaio inox Diametro foro 13 mm Dimensione A 50 mm Dimensione B 210 mm Dimensione H 70 mm Dimensionee B210mm F in kN 3 kN Impronta CO2 (GWP) dalla culla al cancello 2,1799 kg CO2e / 1 Pezzo Larghezza 210 mm Lughezza. 50 mm Mantenimento funzionale no Materiale Acciaio INOX 1.4301 Superficie non trattato, ulteriore trattamento Versione Mensola parete e profilato Dati tecnici
Schema di sollecitazione mensola AW 30
-
Flessione dell'estremità della mensola con carico mensola ammissibile.
-
Carico mensola ammissibile in kN senza peso operatore
-
Curva di carico con sbraccio in mm
-
- Tutti i tipi
-
Tutti i tipi
-
Accessori di montaggio
Prodotti Tipo ELDAS-No. N. art. Quantità Conf. Prezzo di listino IVA escl.
Vite a testa tonda con dado flangiato, A2
FRSB 6x12 A2 127 091 009 6406138 100 pz 64,83 CHF Prezzo / 100 pz - Download
-
Scheda tecnica AW 30 21 A2 / 6442838 , 0.24MB , pdfDichiarazione di conformità UE AW 30 21 A2 / 6442838 , 0.13MB , pdfDichiarazione di conformità UK AW 30 21 A2 / 6442838 , 0.09MB , pdfREACH Dichiarazione di conformità AW 30 21 A2 / 6442838 , 0.12MB , pdfRoHS Dichiarazione di conformità AW 30 21 A2 / 6442838 , 0.12MB , pdfDichiarazione ambientale di prodotto (EPD) AW 30 21 A2 / 6442838 , 1.48MB , pdfIstruzioni di montaggio Istruzioni di montaggio Sistemi di profilati a U , 2.02MB , pdfIstruzioni di montaggio General information on the mounting , 2.65MB , pdf
