- Descrizione del prodotto
-

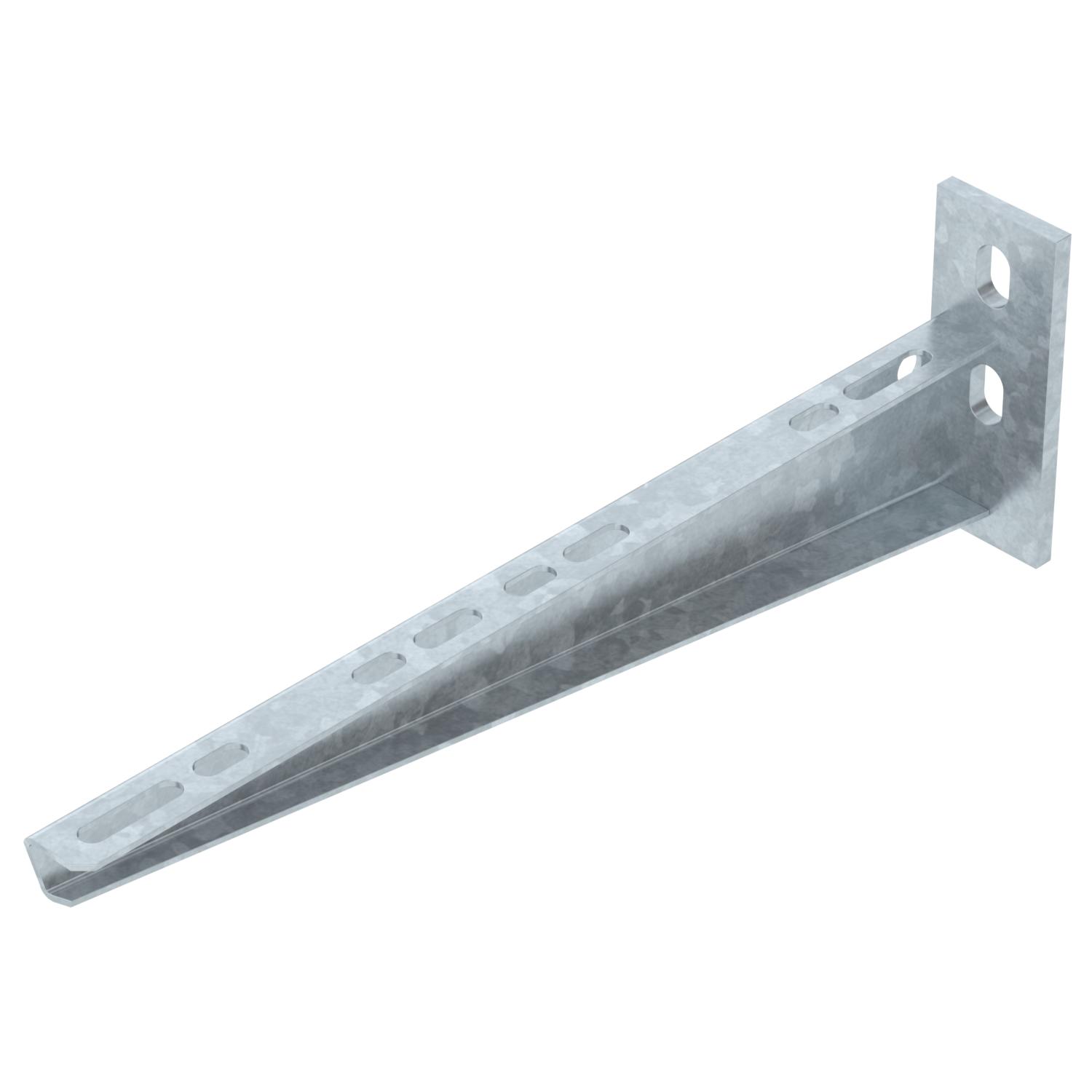

Descrizione del prodottoMensola a parete e a profilato con due asole di fissaggio.
-
- Dati tecnici
-
Dati tecnici

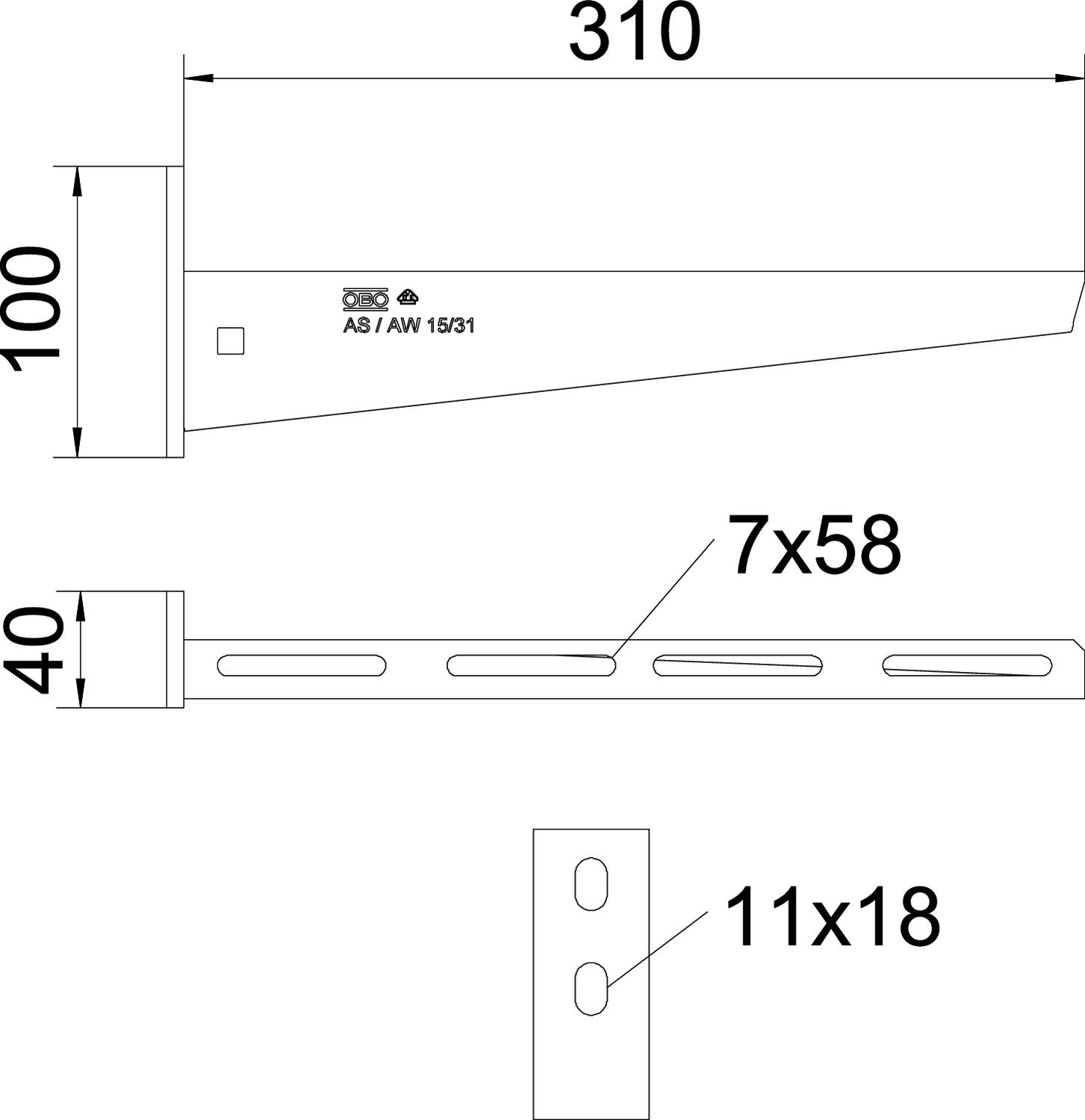

Acciaio inossidabile, decapato no Altezza 100 mm Altezza 2,52 in Area ad angolo max 90 mm Area ad angolo min. 90 mm Colore zinco Diametro foro 11 mm Dimensione A 40 mm Dimensione B 310 mm Dimensione H 100 mm Dimensionee B310mm F in kN 1,5 kN Impronta CO2 (GWP) dalla culla al cancello 1,0985 kg CO2e / 1 Pezzo Larghezza 12 in Larghezza 310 mm Lughezza. 40 mm Mantenimento funzionale no Materiale Acciaio Superficie zincato a caldo per immersione Versione Mensola parete e profilato Dati tecnici
Schema di sollecitazione mensola tipo AW 15
-
Flessione dell'estremità della mensola con carico mensola ammissibile.
-
Carico mensola ammissibile in kN senza peso operatore
-
Curva di carico con sbraccio in mm
-
- Tutti i tipi
-
Tutti i tipi
- Download
-
Scheda tecnica AW 15 31 FT 2L / 6420918 , 0.24MB , pdfDichiarazione di conformità UE AW 15 31 FT 2L / 6420918 , 0.13MB , pdfDichiarazione di conformità UK AW 15 31 FT 2L / 6420918 , 0.09MB , pdfREACH Dichiarazione di conformità AW 15 31 FT 2L / 6420918 , 0.12MB , pdfRoHS Dichiarazione di conformità AW 15 31 FT 2L / 6420918 , 0.13MB , pdfDichiarazione ambientale di prodotto (EPD) AW 15 31 FT 2L / 6420918 , 1.48MB , pdfIstruzioni di montaggio General information on the mounting , 2.65MB , pdf
