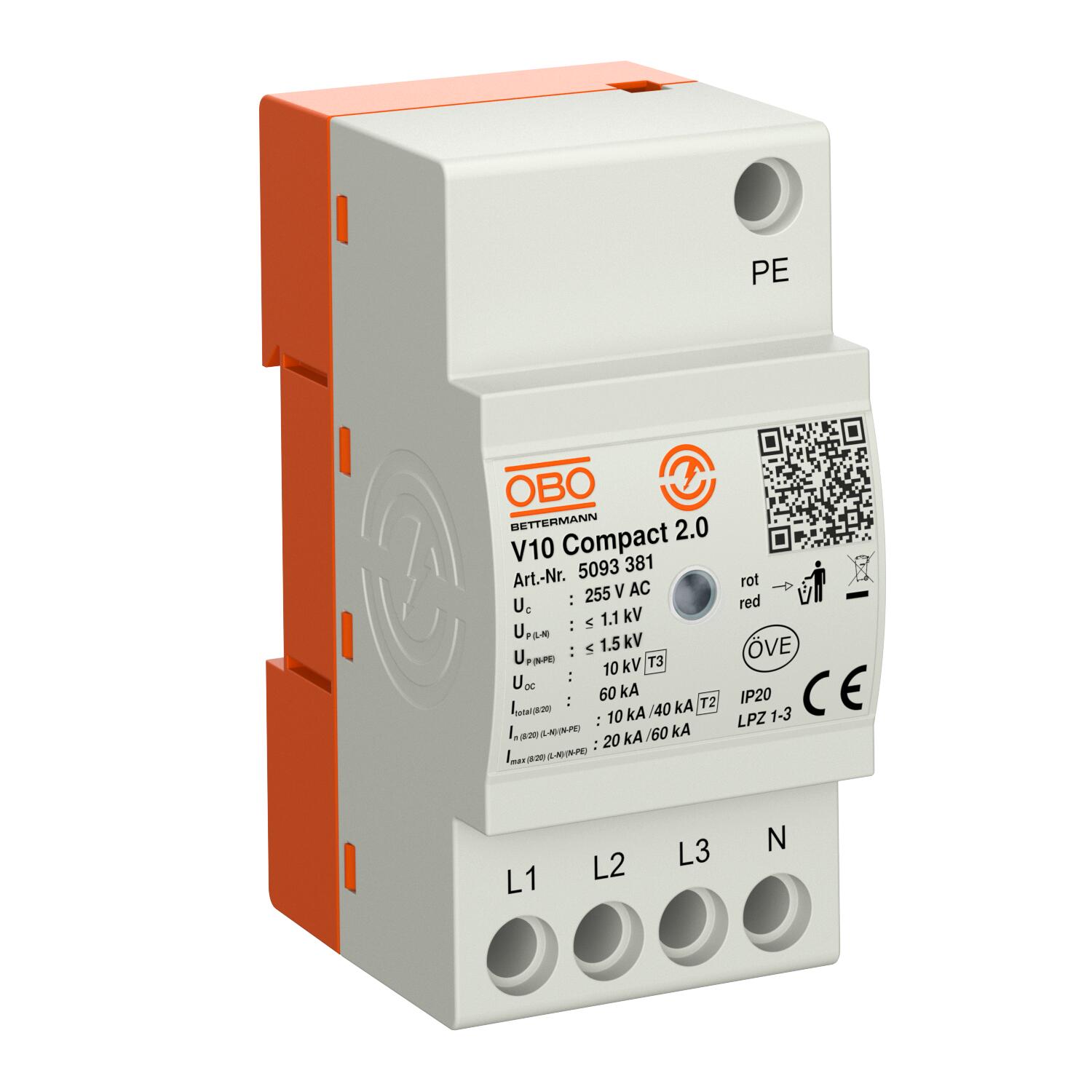

Limitatore di sovratensione V10 Compact
N. art. 5093381 | EAN 4012196862566 | ELDAS-No. 808 473 219
- Descrizione del prodotto
-
Descrizione del prodottoLimitatore di sovratensione in versione compatta tipo 2+3
• Limitatore di sovratensione in quadri di distribuzione principali e secondari secondo VDE 0100-443 (IEC 60364-4-44)
• Capacità di scarica fino a 60 kA (8/20) in totale
• Soluzione 3+1 integrata per sistemi di rete TN e TT su modulo largo 45 mm
• Varistore ad alta potenza
• Con unità di separazione termica e dinamica e indicatore ottico di funzionamento
Utilizzo: distribuzione principale e secondario e protezione di apparecchi trifase.
-
- Dati tecnici
-
Dati tecnici
Adatto per applicazioni all'esterno no Capacità di estinzione della corrente susseguente (eff) [N-PE] 0,1 kA Classe di prova tipo 2 sì Classe di prova tipo 3 sì Corrente nominale di dispersione (8/20 µs) 10 kA Corrente nominale di dispersione (8/20 µs) [L-N] 10 kA Corrente nominale di dispersione (8/20 µs) [N-PE] 40 kA Corrente nominale di scarica massima (8/20 μs) 20 kA Corrente nominale di scarica massima (8/20 μs) [L-N] 20 kA Corrente nominale di scarica massima (8/20 μs) [N-PE] 60 kA Dimensionee 255V Forma della rete tutti Forma della rete TN sì Forma della rete TN-C-S sì Forma della rete TN-S sì Forma della rete TT sì Fusibile integrato no Grado di protezione IP20 Livello di protezione [L-N] ≤1,1 LPZ 1→3 Massima potenza fusibile 63 A Momento torcente 2 Nm Numero di poli 4 Protezione massima da sovracorrente in rete 63 A gG Range di temperatura di esercizio max 70 °C Range di temperatura di esercizio min. -40 °C Resistente al cortocircuito sì Segnalazione sull'apparecchio ottico SPD secondo EN 61643-11 Tipo 2+3 SPD secondo IEC 61643-1 classe II+III Temperatura d'esercizio max 70 °C Temperatura d'esercizio min. -40 °C Tempo di reazione <25 ns Tensione massima continua AC 255 V Tensione nominale AC (50 / 60 Hz) 230 V Tensione TOV [L-N] - fail safe mode - 120 min 438 V Tensione TOV [L-N] - withstand mode - 120 min 1200 V Tensione TOV [L-N] - withstand mode - 5 s 334 V Tipo di montaggio Barra DIN 35 mm Umidità dell'aria max 95 % Umidità dell'aria min. 5 % Versione 3+NPE Versione dei poli 3+N/PE Misure

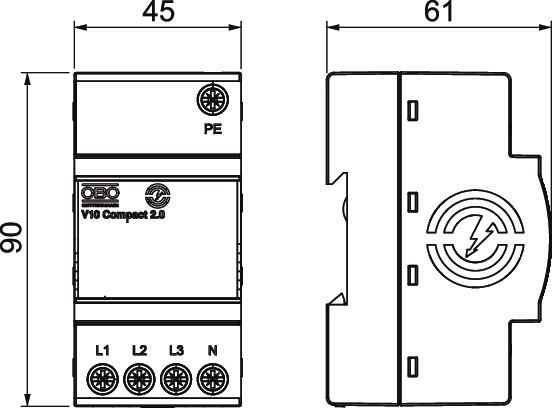

Altezza 90 mm Larghezza 45 mm Lughezza. 60,5 mm Possibilità di collegamento
Corrente nominale di scarica (8/20 µs) [totale] 60 kA Sezione del conduttore flessibile (a filo sottile) max 10 mm² Sezione del conduttore flessibile (a filo sottile) max 8 AWG Sezione del conduttore flessibile (a filo sottile) min. 2,5 mm² Sezione del conduttore flessibile (a filo sottile) min. 13 AWG Sezione rigida del conduttore (cavo pieno/a treccia) max 8 AWG Sezione rigida del conduttore (cavo pieno/a treccia) max 10 mm² Sezione rigida del conduttore (cavo pieno/a treccia) min. 13 AWG Sezione rigida del conduttore (cavo pieno/a treccia) min. 2,5 mm² Impronta di CO2 (Product Carbon Footprint)
CO₂ Footprint (GWP) 0,7671 kg CO₂e Data di rilevazione valore CO2 2025-05-14T00:00:00.000+0200 Declared Unit (LCA) Pezzo Declared Unit Quantity (LCA) 1 Impronta CO2 (GWP) dalla culla al cancello 0,7671 kg CO2e / 1 Pezzo - Tutti i tipi
- Download
-
Scheda tecnica V10 Compact2.0 / 5093381 , 0.26MB , pdfVolantino V10 Compact 2.0 , 1.91MB , pdfCatalogo Surge protection , 28.42MB , pdfDichiarazione di conformità UE V10 Compact2.0 / 5093381 , 0.13MB , pdfREACH Dichiarazione di conformità V10 Compact2.0 / 5093381 , 0.10MB , pdfRoHS Dichiarazione di conformità V10 Compact2.0 / 5093381 , 0.13MB , pdfIstruzioni di montaggio Istruzioni di montaggio per V10 Compact 2.0 , 1.63MB , pdfInformazioni tecniche Info tecniche V10 Compact , 0.07MB , pdf
