Graffa di supporto a vite, con morsetto tubo

N. art. 1488595 | EAN 4012197392024

31 mm
2 mm
16 mm
0,45 kN
Torna alla panoramica
Descrizione del prodotto
Descrizione del prodotto

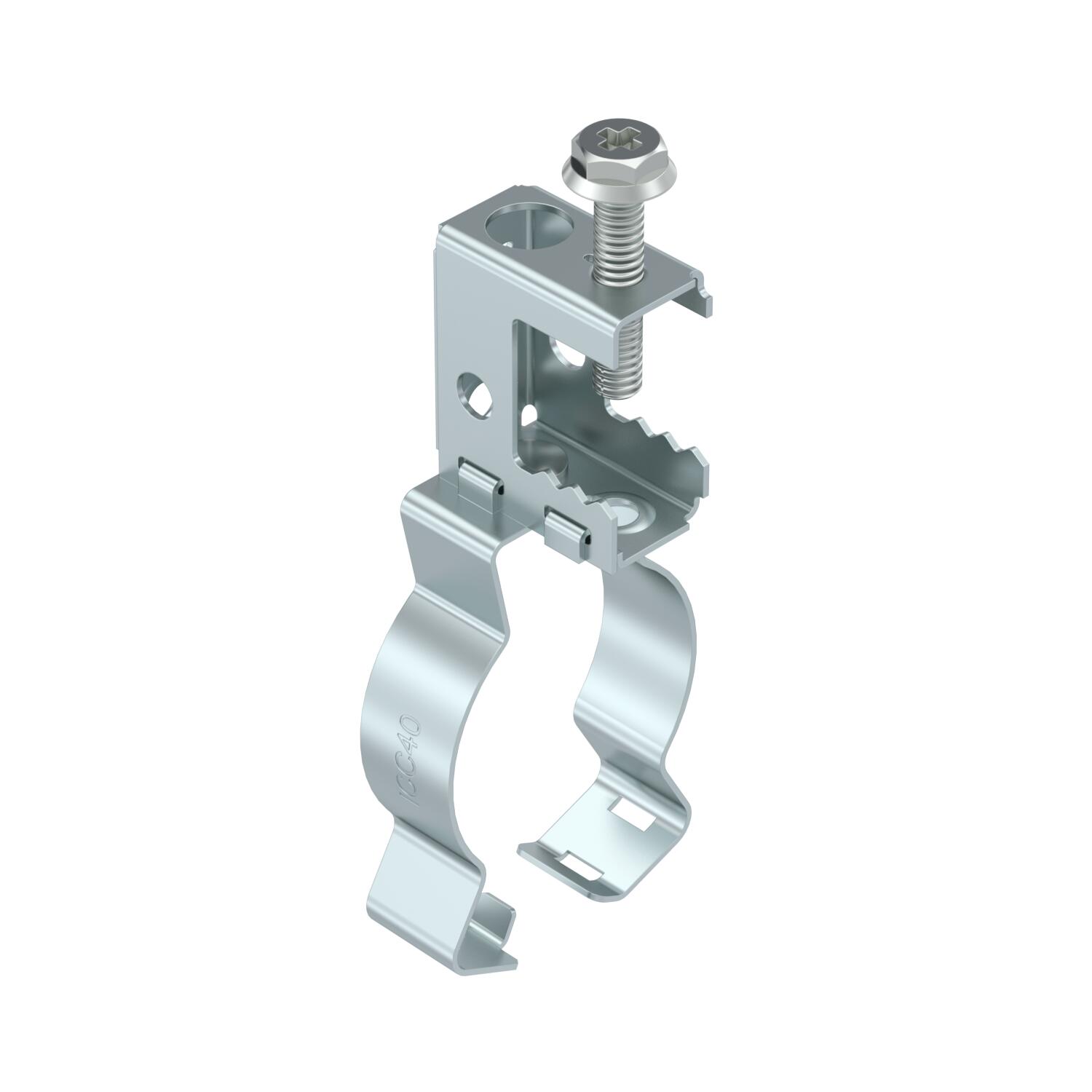

Graffa di supporto a vite per il montaggio di tubi e cavi. Morsetto per fissaggio tubo chiuso, in basso. Fissaggio a putrelle in acciaio tramite avvitamento.
  • Comunità europee, Dichiarazione di conformità CE secondo le linee guida CE
  • Dichiarazione di conformità UKCA

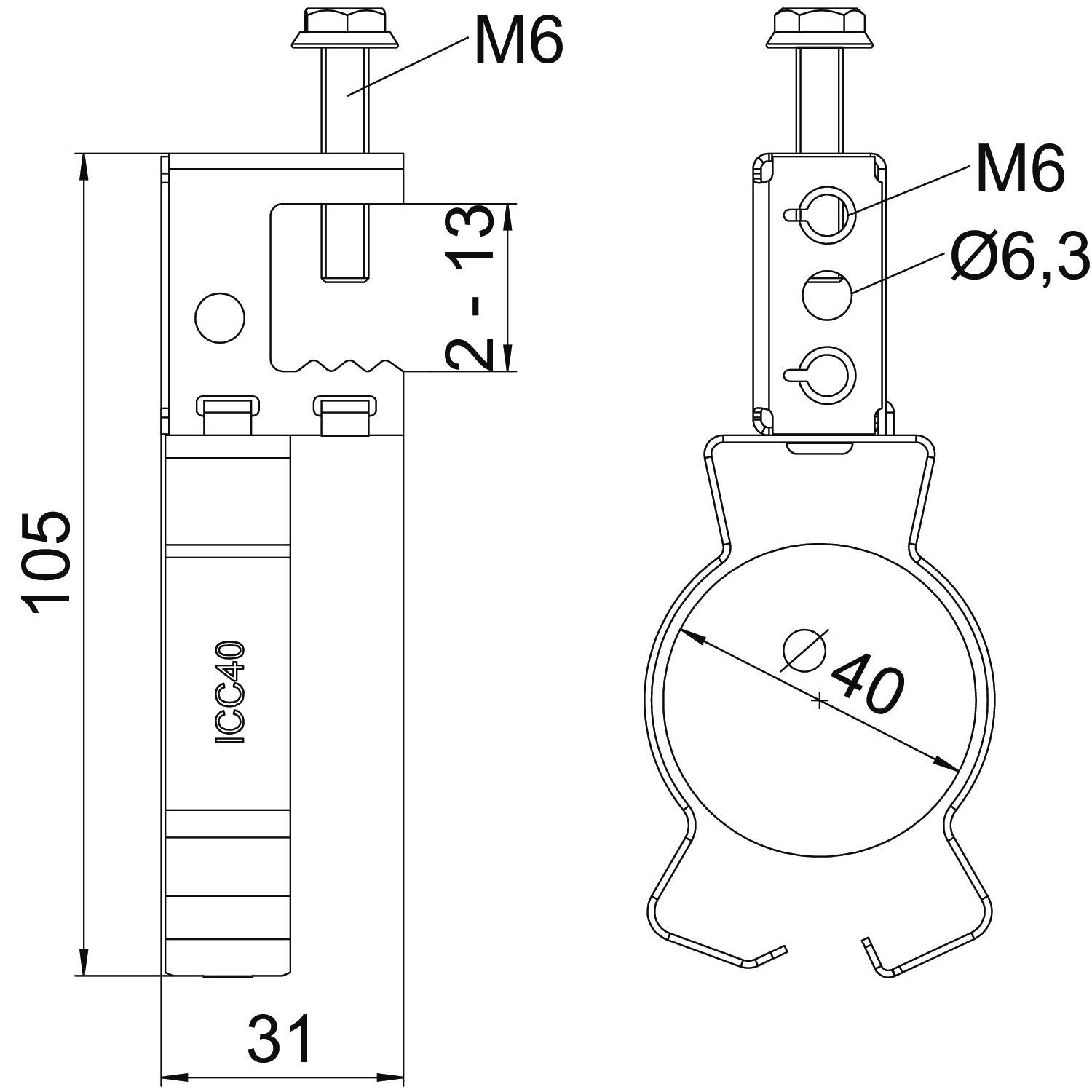

Dati tecnici

Misure

Altezza 105 mm
Carico di rottura 0,45 kN
Cerniera regolabile no
Con cerniera
Diametro tubo/cavo max 40 mm
Diametro tubo/cavo min. 36 mm
Dimensione H 105 mm
Dimensionee 2-13mm
Larghezza 44 mm
Lughezza. 31 mm
Materiale Acciaio
Spessore flangia F max 16 mm
Spessore flangia F min. 2 mm
Superficie Lamella di zinco
Tipo di fissaggio Morsetti
Tipo/componenti di collegamento Tubo/cavo
Tutti i tipi

Tutti i tipi

Tipo Lughezza. Larghezza Altezza Diametro tubo/cavo min. Diametro tubo/cavo max Spessore flangia F min. Spessore flangia F max Carico di rottura N. art. Quantità Conf. Prezzo di listino IVA escl.
SKS 213 D20/25 31 mm 40 mm 84 mm 20 mm 25 mm 2 mm 16 mm 0,45 kN 1488591
50 pz 833,00 CHF Prezzo / 100 pz
SKS 213 D32 31 mm 39 mm 93 mm 30 mm 32 mm 2 mm 16 mm 0,45 kN 1488593
50 pz 847,25 CHF Prezzo / 100 pz
SKS 213 D40 31 mm 44 mm 105 mm 36 mm 40 mm 2 mm 16 mm 0,45 kN 1488595
50 pz 705,80 CHF Prezzo / 100 pz
Download

Download

Dichiarazione di conformità UE SKS 213 D40 / 1488595 , 0.12MB , pdf
Download

SKS 213 D40 / 1488595 SKS 213 D40 / 1488595
