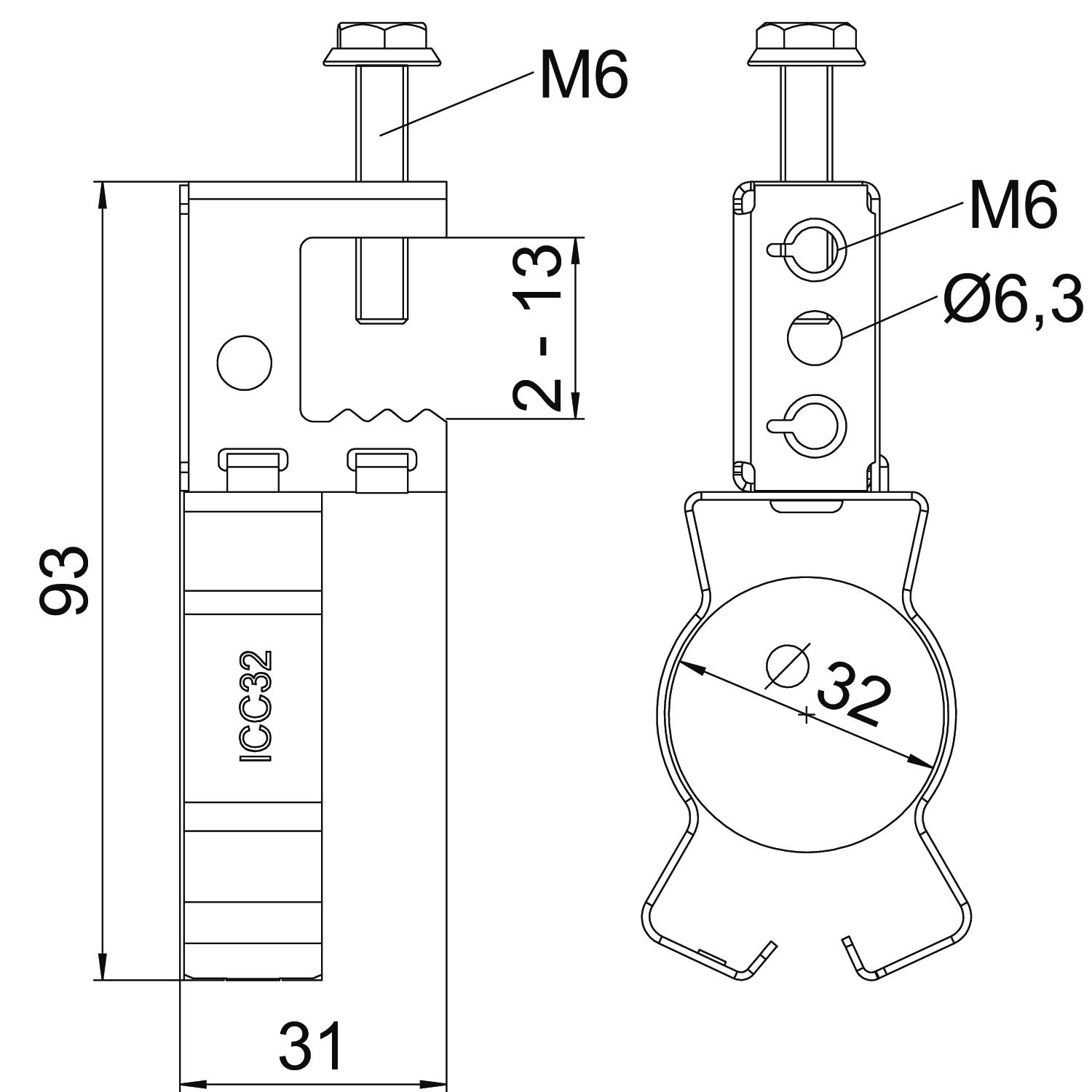

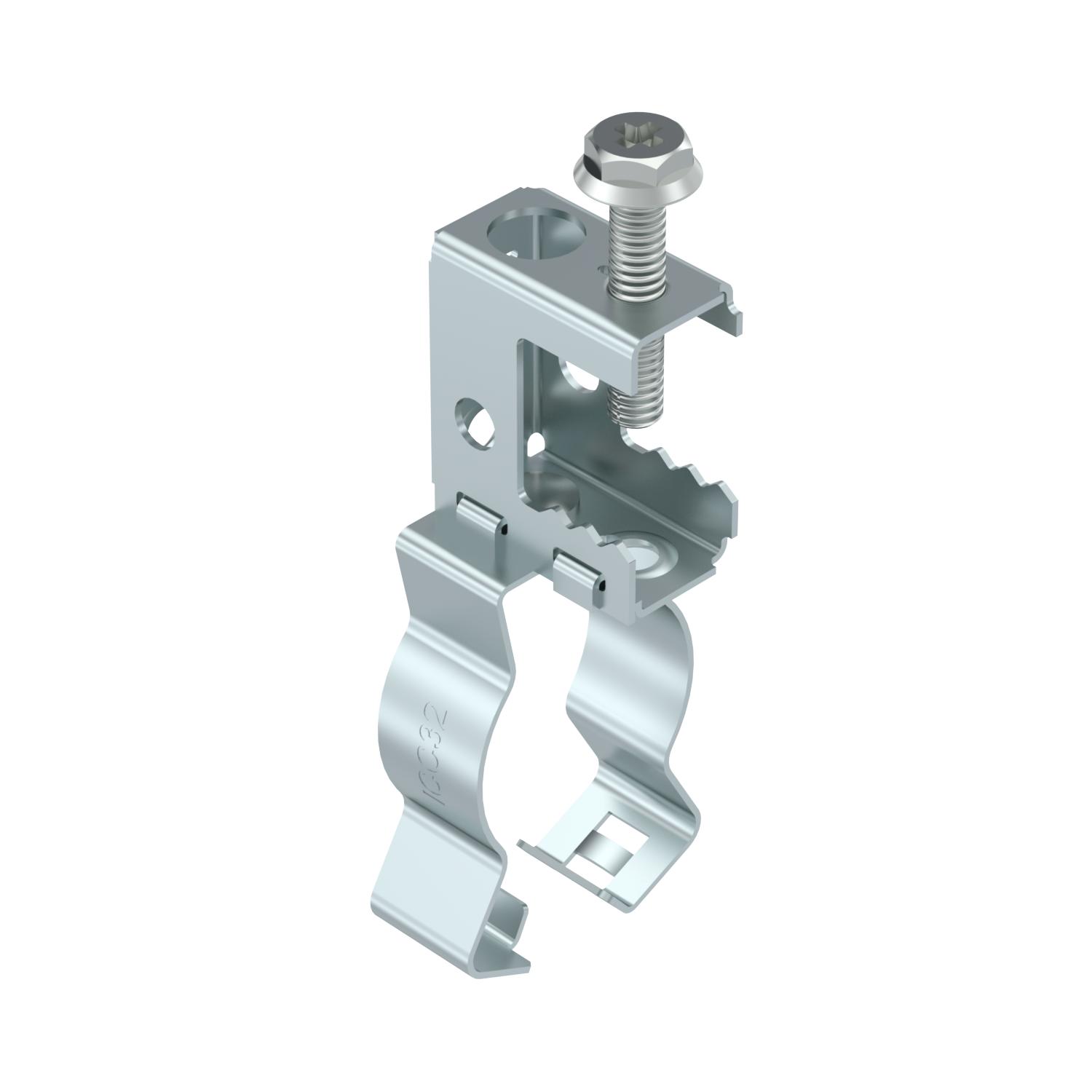

Graffa di supporto a vite, con morsetto tubo

N. art. 1488593 | EAN 4012197392017

N. art. / Tipo

Lughezza.	31 mm

Larghezza

Altezza

Diametro tubo/cavo min.

Diametro tubo/cavo max

Spessore flangia F min.	2 mm

Spessore flangia F max	16 mm

Carico di rottura	0,45 kN

Descrizione del prodotto

Descrizione del prodotto

Graffa di supporto a vite per il montaggio di tubi e cavi. Morsetto per fissaggio tubo chiuso in basso. Fissaggio a putrelle in acciaio tramite innesto.

Dati tecnici

Misure

Altezza	93 mm
Carico di rottura	0,45 kN
Cerniera regolabile	no
Colore	zinco
Con cerniera	no
Diametro tubo/cavo max	32 mm
Diametro tubo/cavo min.	30 mm
Dimensione H	93 mm
Dimensionee	2-13mm

Larghezza	39 mm
Lughezza.	31 mm
Materiale	Acciaio
Spessore flangia F max	16 mm
Spessore flangia F min.	2 mm
Superficie	Lamella di zinco
Tipo di fissaggio	Viti
Tipo/componenti di collegamento	Tubo/cavo

Tutti i tipi

Tutti i tipi

Tipo	Lughezza.	Larghezza	Altezza	Diametro tubo/cavo min.	Diametro tubo/cavo max	Spessore flangia F min.	Spessore flangia F max	Carico di rottura	N. art.	Quantità	Conf.	Prezzo di listino IVA escl.
SKS 213 D20/25	31 mm	40 mm	84 mm	20 mm	25 mm	2 mm	16 mm	0,45 kN	1488591	pz	50 pz	833,00 CHF Prezzo / 100 pz
SKS 213 D32	31 mm	39 mm	93 mm	30 mm	32 mm	2 mm	16 mm	0,45 kN	1488593	pz	50 pz	847,25 CHF Prezzo / 100 pz
SKS 213 D40	31 mm	44 mm	105 mm	36 mm	40 mm	2 mm	16 mm	0,45 kN	1488595	pz	50 pz	705,80 CHF Prezzo / 100 pz
