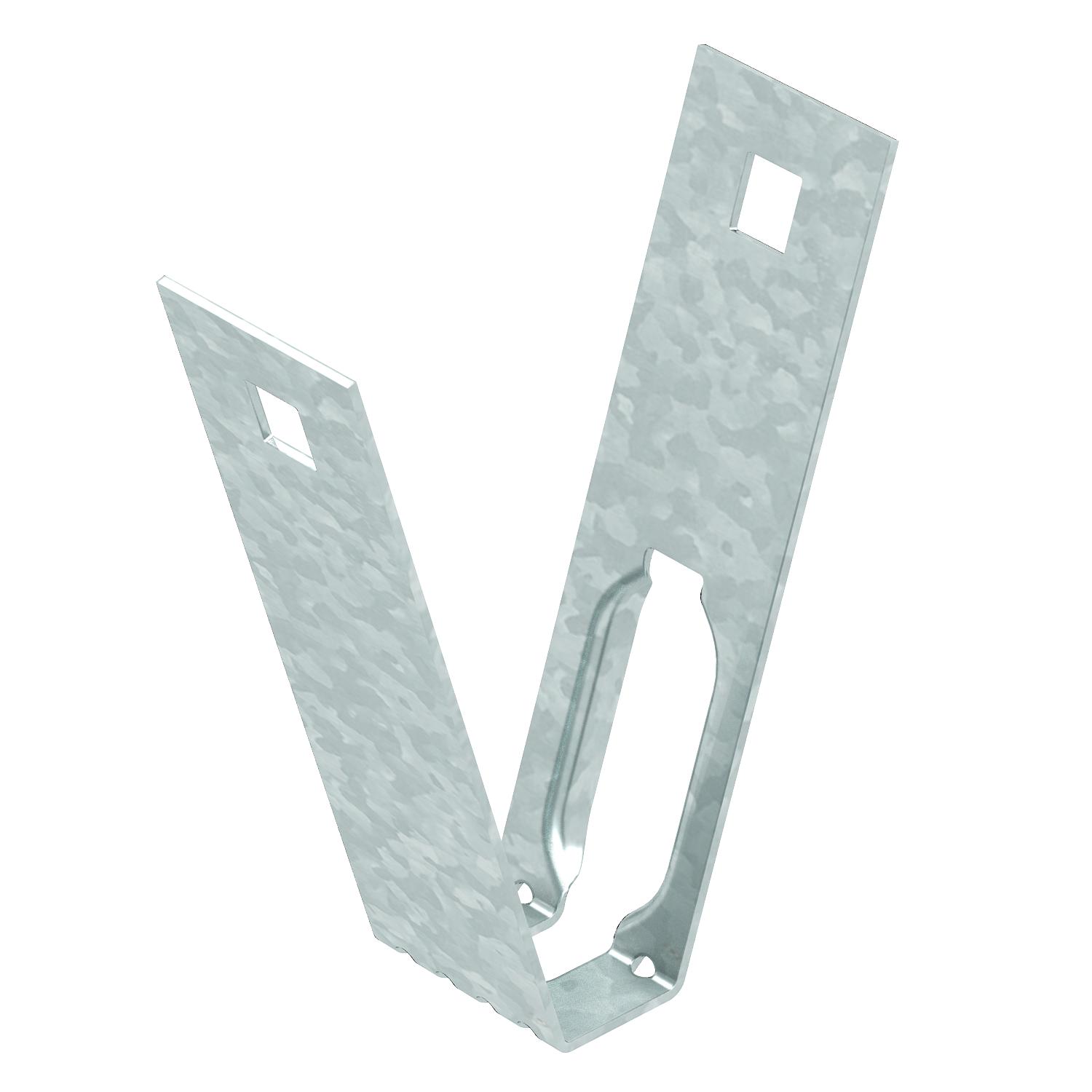

Fissaggio trapezoidale FS
N. art. 6357506 | EAN 4012195523666 | ELDAS-No. 127 028 099
- Descrizione del prodotto
-
Descrizione del prodottoFissaggio trapezoidale per il montaggio sospeso di sistemi portacavi su soffitti trapezoidali standard.

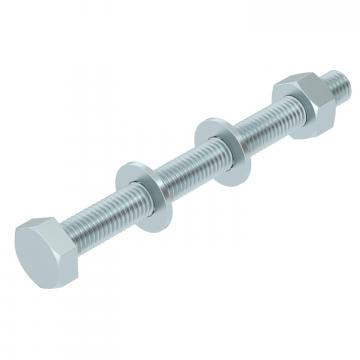

Se si usano i fori previsti, il fissaggio trapezoidale può essere montato su un profilato trapezoidale di circa 80 mm di larghezza massima. Il fissaggio si effettua mediante il perno del tipo TPB R o una vite a testa esagonale del tipo SKS 10x110.
-
- Dati tecnici
-
Dati tecnici

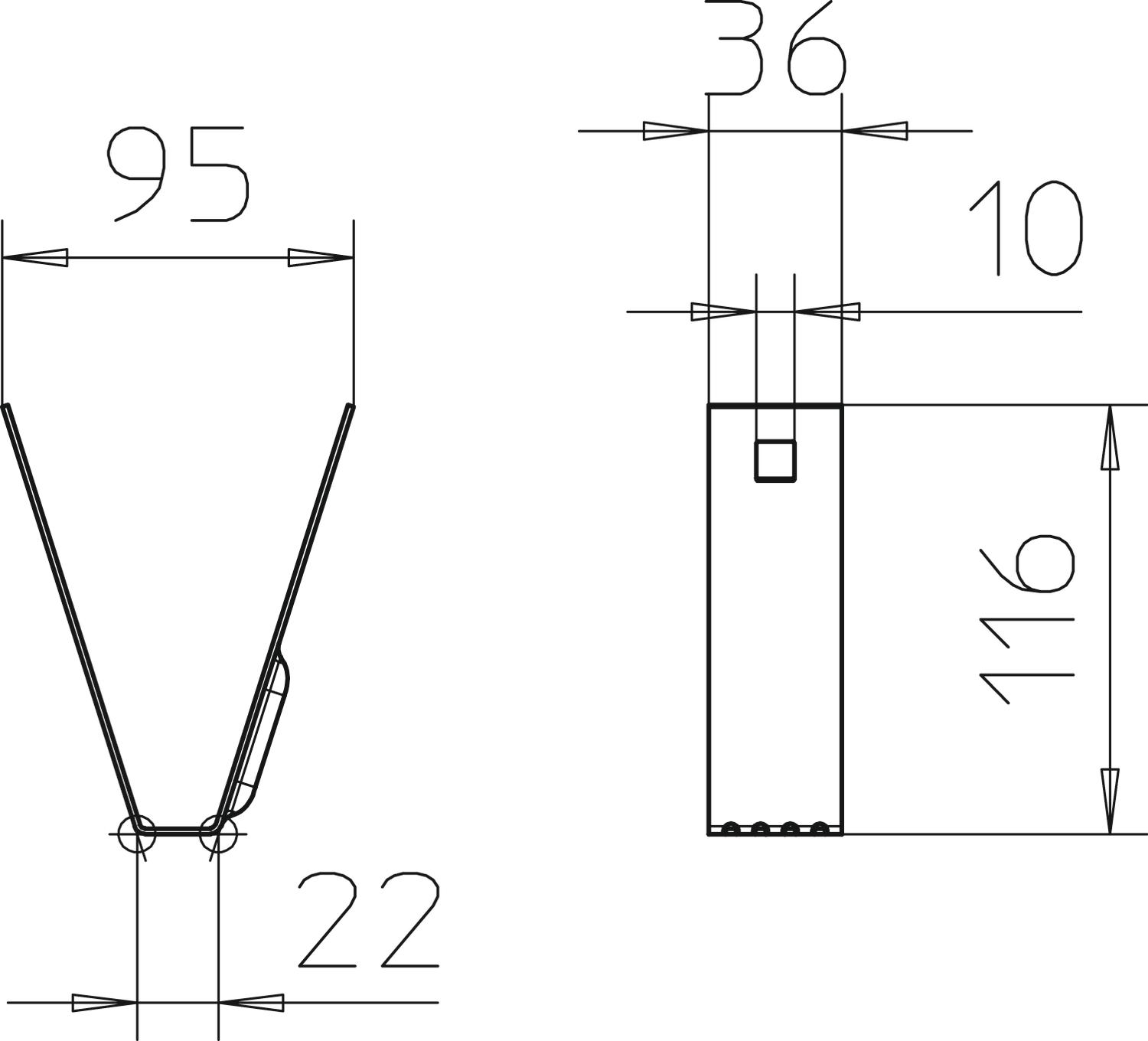

Acciaio inossidabile, decapato no Adatto per asta filettata metrica 10 Altezza 116 mm Colore zinco Con cerniera no Dimensionee 100x116 F in kN 0,8 kN Larghezza 100 mm Lughezza. 36 mm Mantenimento funzionale no Materiale Acciaio Regolabile sì Spessore materiale 1,5 mm Superficie zincato in continuo - Tutti i tipi
-
Accessori di montaggio
Prodotti Tipo N. art. Quantità Conf. Prezzo di listino IVA escl.

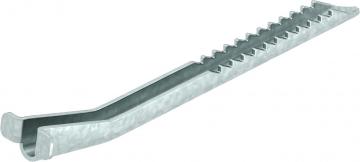

Perno per fissaggio trapezoidale FS
TPB R FS 6357536 20 pz 5,01 CHF Prezzo / 1 pz - Download
-
Scheda tecnica TPB 100 FS / 6357506 , 0.18MB , pdfDichiarazione di conformità UE TPB 100 FS / 6357506 , 0.13MB , pdfREACH Dichiarazione di conformità TPB 100 FS / 6357506 , 0.12MB , pdfRoHS Dichiarazione di conformità TPB 100 FS / 6357506 , 0.12MB , pdfIstruzioni di montaggio Istruzioni di montaggio Sistemi universali , 2.07MB , pdfIstruzioni di montaggio General information on the mounting , 2.65MB , pdfIstruzioni di montaggio Istruzioni di montaggio Sistemi di profilati a U , 2.02MB , pdf
