Curva verticale, 3 vie, per altezza del canale di 58 mm
N. art. 7400655 | EAN 4012197350673
- Descrizione del prodotto
-

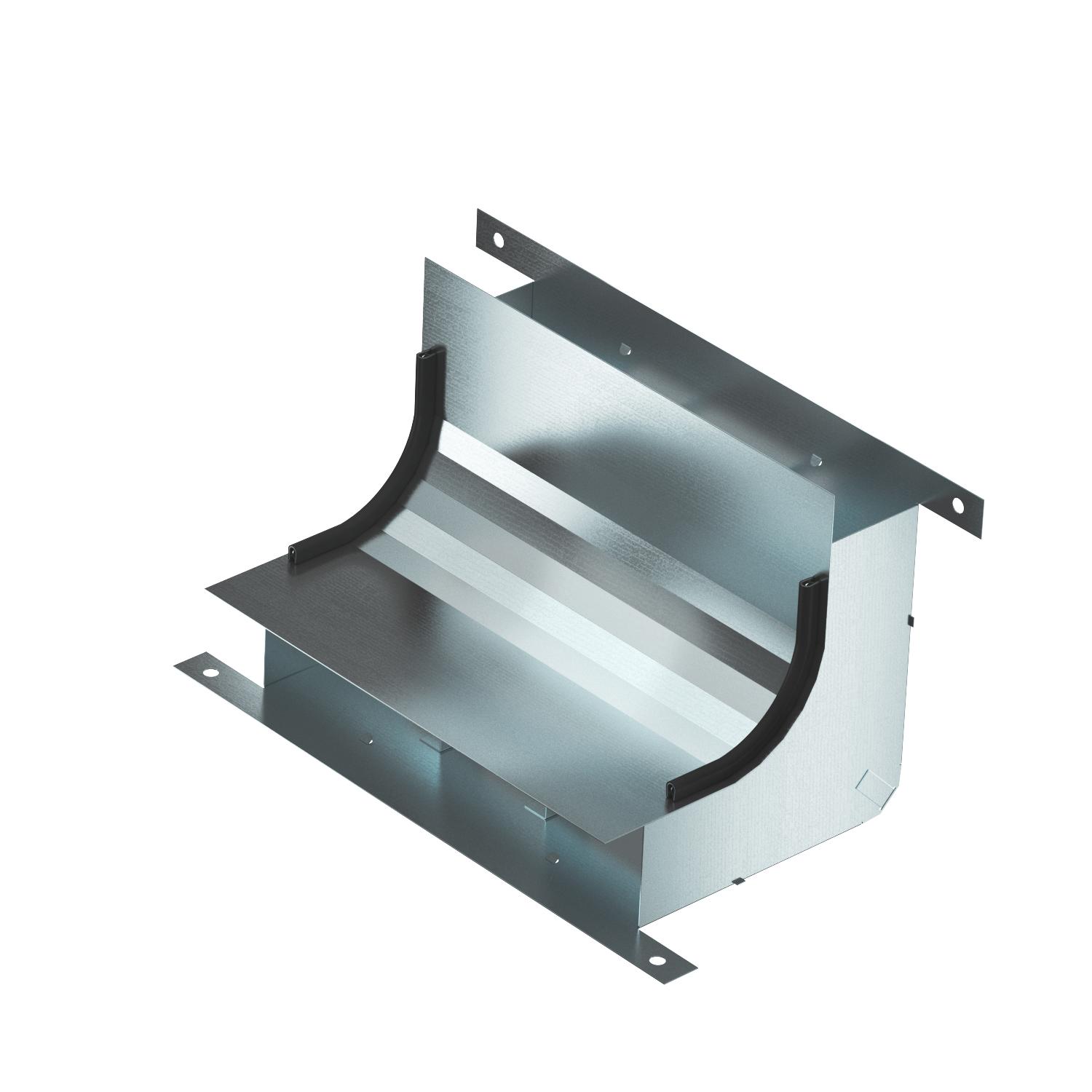

Descrizione del prodottoCurva verticale (2 pezzi) per una deviazione di direzione verticale di canali di installazione sotto pavimento sotto battuto (collegamenti a parete, immissioni). Compatibile solo con UZD250-4/350-4.
-
- Dati tecnici
-
Dati tecnici

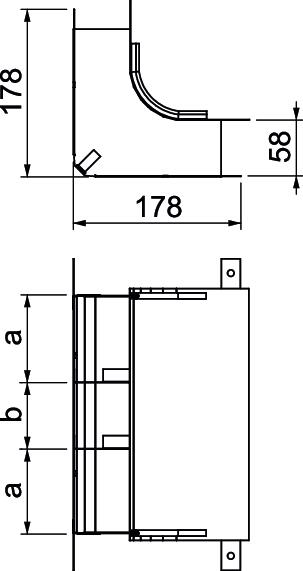

Adatto per canali sotto pavimento chiusi a filo battuto no Adatto per condotti sotto battuto coperti dal massetto sì Altezza 58 mm Altezza canale min. 58 mm Dimensione a 90 mm Dimensione b 70 mm Dimensione H 58 mm Dimensionee 330x177,7x177,7 Impronta CO2 (GWP) dalla culla al cancello 3,9797 kg CO2e / 1 Pezzo Larghezza 250 mm Larghezza canale min. 250 mm Lughezza. 178 mm Materiale Acciaio Numero delle vie 3 St. Numero di pareti divisorie fisse 2 Sezione via a 4670 mm² Sezione via b 3884 mm² Superficie zincato in continuo - Tutti i tipi
