Culla centrale per passerelle, altezza laterale 60 FT
N. art. 6358752 | EAN 4012196947171
- Descrizione del prodotto
-

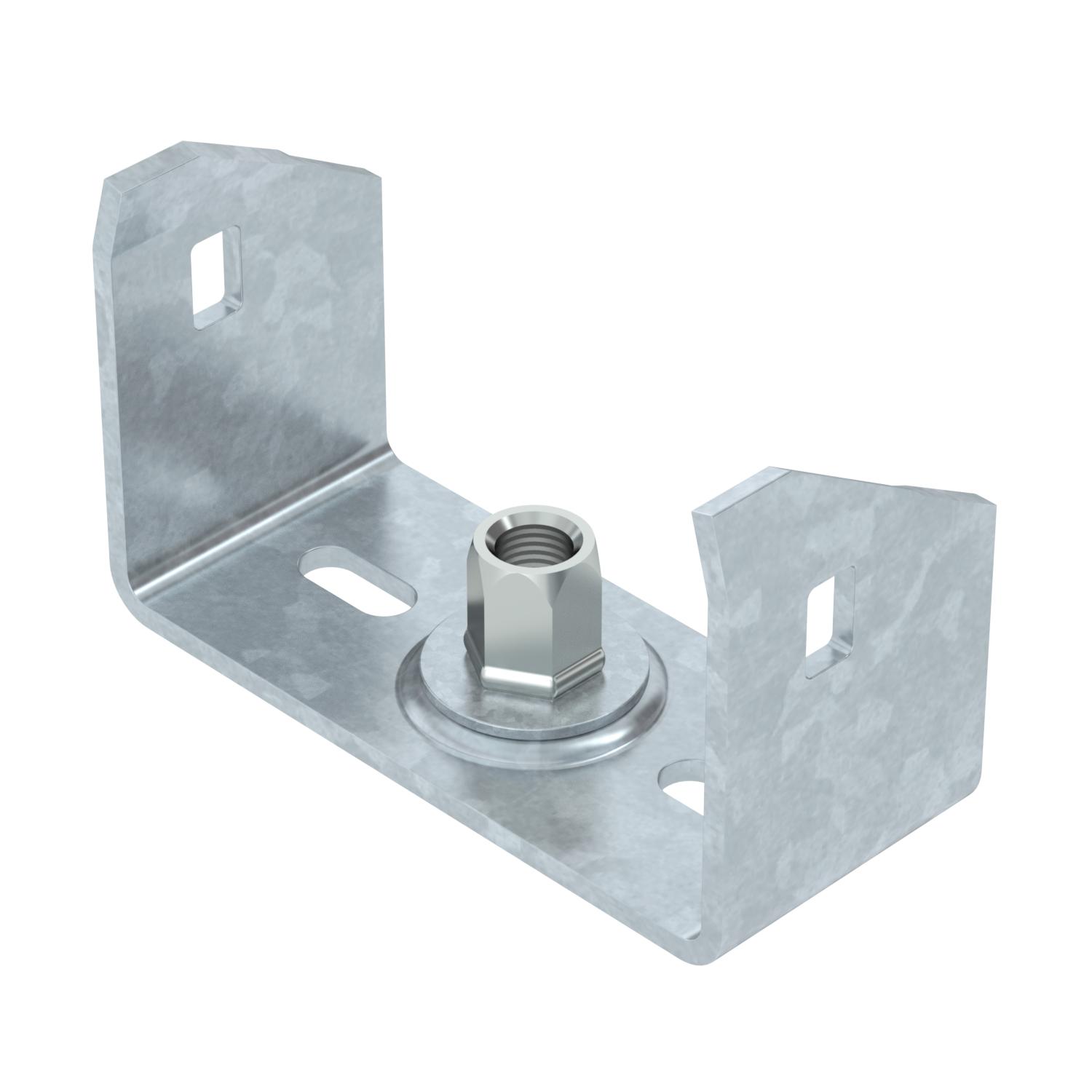

Descrizione del prodottoCulla centrale per passerelle portacavi con longherone laterale arrotolato nel bordo di altezza pari a 60 mm.
La culla centrale dispone di un manicotto filettato M10 girevole. Durante la disposizione dei cavi fare attenzione ad una ripartizione equa del carico (evitare disposizioni sbilanciate).
Le larghezze 100, 150 e 200 mm hanno perforazioni aggiuntive nella base, in modo che la culla centrale possa essere avvitata alla base del canale quando viene utilizzata per il matenimento funzionale secondo DIN 4102 Parte 12
-
- Dati tecnici
-
Dati tecnici
Adatto per asta filettata metrica 10 Altezza 57 mm Colore zinco Diametro foro 10,5 mm Dimensione b 84 mm Dimensione B 94 mm Dimensione B1 84 mm Dimensionee B100mm F in kN 1,3 kN Impronta CO2 (GWP) dalla culla al cancello 0,5463 kg CO2e / 1 Pezzo Larghezza 100 mm Larghezza 4 in Lughezza. 40 mm Mantenimento funzionale no Materiale Acciaio per larghezza max 100 mm per larghezza min. 100 Regolabile no Superficie zincato a caldo per immersione Versione agganciato - Tutti i tipi
-
Tutti i tipi
