Culla centrale per passerelle, altezza laterale 35
N. art. 6358690 | EAN 4012195364061
- Descrizione del prodotto
-

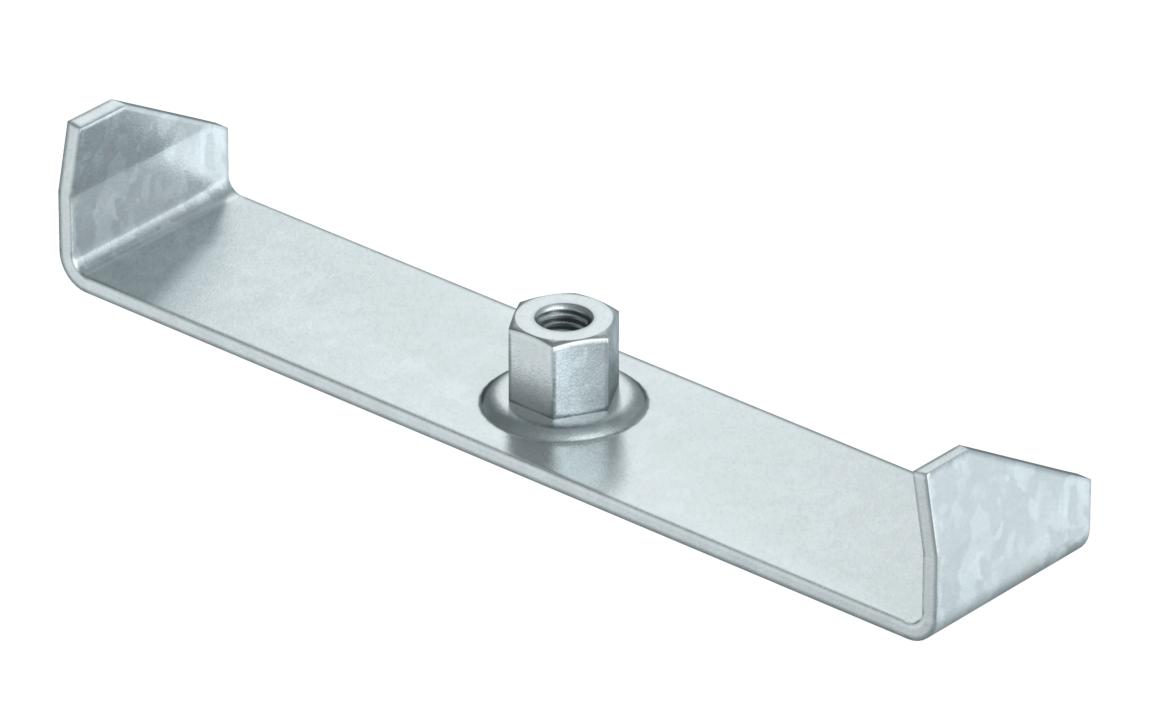

Descrizione del prodottoCulla centrale per passerelle portacavi con longherone laterale arrotolato nel bordo di altezza pari a 35 mm.
La culla centrale dispone di un manicotto filettato M10 girevole. Durante la disposizione dei cavi fare attenzione ad una ripartizione equa del carico (evitare disposizioni sbilanciate).
-
- Dati tecnici
-
Dati tecnici

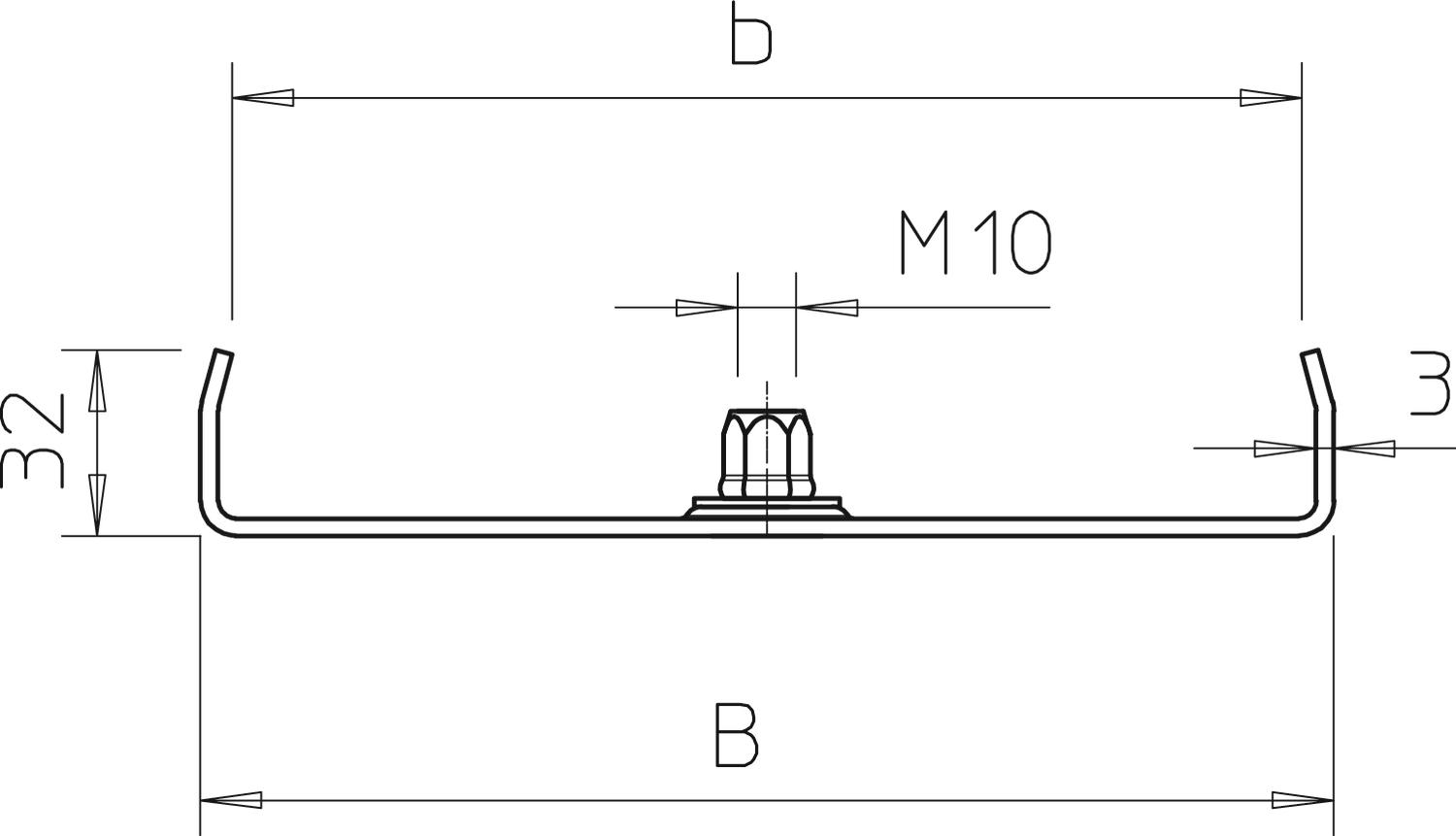

Adatto per asta filettata metrica 10 Adatto per passerelle sì Adatto per passerelle grigliate no Adatto per passerelle portacavi no Altezza 32 mm Colore zinco Diametro foro 10,5 mm Dimensione B 95 mm Dimensione b 84 mm Dimensionee B100mm F in kN 1,3 kN Impronta CO2 (GWP) dalla culla al cancello 0,3858 kg CO2e / 1 Pezzo Larghezza 4 in Larghezza 100 mm Lughezza. 40 mm Mantenimento funzionale no Materiale Acciaio per larghezza max 100 mm per larghezza min. 100 Regolabile no Superficie zincato in continuo Versione agganciato - Tutti i tipi
-
Tutti i tipi
- Download
-
Scheda tecnica MAH 35 100 FS / 6358690 , 0.15MB , pdfDichiarazione di conformità UE MAH 35 100 FS / 6358690 , 0.13MB , pdfREACH Dichiarazione di conformità MAH 35 100 FS / 6358690 , 0.12MB , pdfRoHS Dichiarazione di conformità MAH 35 100 FS / 6358690 , 0.12MB , pdfIstruzioni di montaggio General information on the mounting , 2.65MB , pdfIstruzioni di montaggio Istruzioni di montaggio Sistemi universali , 2.07MB , pdfIstruzioni di montaggio Istruzioni di montaggio Sistemi di profilati a U , 2.02MB , pdf
