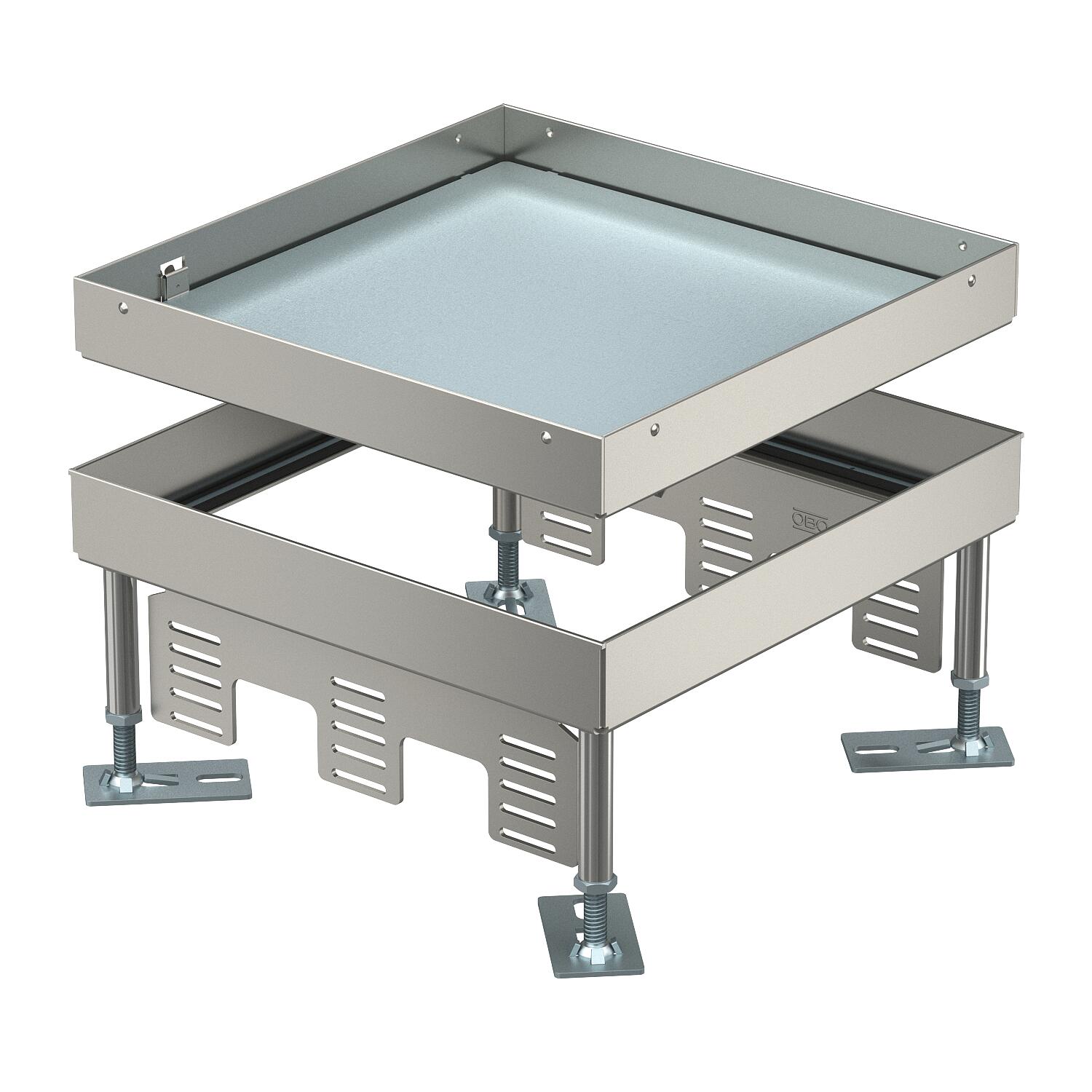

Cassetta per carichi pesanti livellabile RKNSL, cieca, dim. nominale 9, acciaio inossidabile

N. art. 7408934 | EAN 4012197278281

9
IP55
Torna alla panoramica
Descrizione del prodotto
Descrizione del prodotto
Cassetta quadrata per carichi pesanti "cieca" livellabile di dimensione nominale 9 per apertura d'ispezione. Montaggio nel sistema di condotti in pavimenti sopraelevati e con intercapedini, in pavimenti lavati a secco o con lavaggio bagnato in ambienti interni. Box portapparecchi 14 moduli da ordinare separatemente. Installazione semplificata e durabilità nel tempo.


Per il montaggio di 3 supporti universali UT4 per 9 apparecchi di installazione singoli con anello/staffa di supporto o 12 apparecchi Modul 45®. È possibile installare 3 coperture APMT5.
  • Associazione di elettrotecnica, elettronica, tecnologia di informazioni e.V., Germania
  • Comunità europee, Dichiarazione di conformità CE secondo le linee guida CE
  • grado di protezione IP 55
  • Impronta di carbonio (PCF)
Dati tecnici

Dati tecnici

Adatto per incasso in intercapedini del pavimento
Adatto per incasso nel pavimento doppio
Altezza 110 mm
Altezza pavimento max 155 mm
Altezza pavimento min. 110 mm
Classe carichi pesanti 10 kN (OBO SL1)
demesioni per l'installazione 244 mm
Dimensione H 110 mm
Dimensione nominale per torretta 9

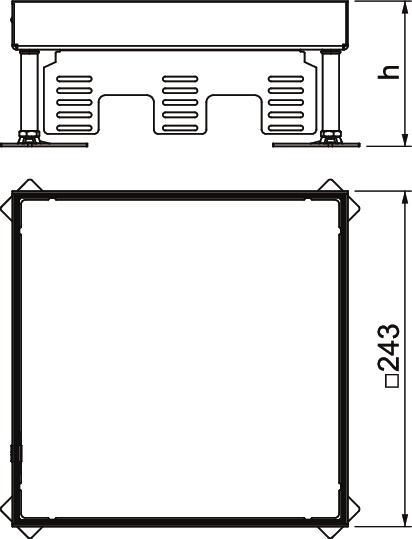

Dimensionee 243x243x105
Disaccoppiabile no
Grado di protezione (IP) con coperchio aperto IP00
Grado di protezione (IP) con coperchio chiuso IP55
Grado di protezione IK-Code IK10
Impronta CO2 (GWP) dalla culla al cancello 24,147 kg CO2e / 1 Pezzo
Intervallo di livellamento max 155 mm
Intervallo di livellamento min. 110 mm
Larghezza 243 mm
Lughezza. 243 mm
Lunghezza di montaggio 244 mm
Materiale Acciaio, inox
Normaa EN 50085-2-2
Numero di supporti universali 3 x UT4
Omologazioni VDE
Porta apparecchi per l'installazione di scatola porta apparecchi no
Profondità di montaggio 110 mm
Sezione pavimento / apertura di montaggio 244x244
Spessore rivestimento pavimento 21 mm
Tipo di sistema di installazione UT4
Trattamento del pavimento bagnato
Versione quadrato
Versione per carichi pesanti
Versione uscita cavo Nessuna uscita cavo
Tutti i tipi

Tutti i tipi

Tipo Altezza pavimento min. Altezza pavimento max Spessore rivestimento pavimento Dimensione H Dimensione nominale per torretta Grado di protezione (IP) con coperchio chiuso N. art. Quantità Conf. Prezzo di listino IVA escl.
RKN3 9 V SL1 16 105 mm 150 mm 16 mm 105 mm 9 IP55 7408932
1 pz 351,50 CHF Prezzo / 1 pz
RKN3 9 V SL1 21 110 mm 155 mm 21 mm 110 mm 9 IP55 7408934
1 pz 402,79 CHF Prezzo / 1 pz
Accessorio

Accessori del sistema

Prodotti Tipo N. art. Quantità Conf. Prezzo di listino IVA escl.
Unità di livellamento RKNEV2 Unità di livellamento RKNEV2 RK NEV2 110 7405815
1 VPE 23,03 CHF Prezzo / 1 VPE

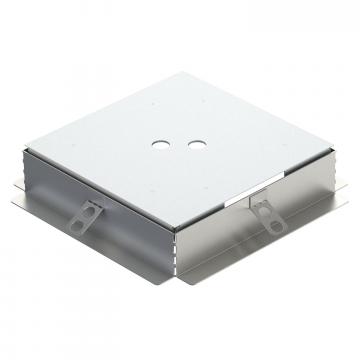

Controcassa per levigato cassetta quadrata dim. 9 Controcassa per levigato cassetta quadrata dim. 9 SK RK9 7404372
1 pz 212,04 CHF Prezzo / 1 pz

Accessori di montaggio

Prodotti Tipo N. art. Quantità Conf. Prezzo di listino IVA escl.

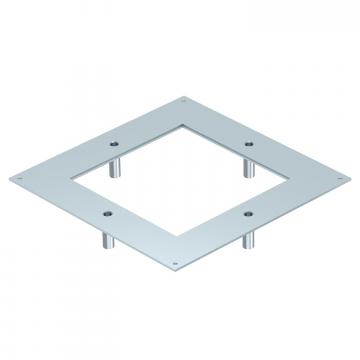

Coperchio di montaggio per carichi pesanti per UZD 350, dimensione nominale 9 Coperchio di montaggio per carichi pesanti per UZD 350, dimensione nominale 9 DUG 350-3 9SL 7401410
1 pz 128,39 CHF Prezzo / 1 pz
