Cassetta per carichi pesanti livellabile RKNSL, cieca, dim. nominale 9, acciaio inossidabile 105 | 150 | 16 | 105 | 9 | IP55

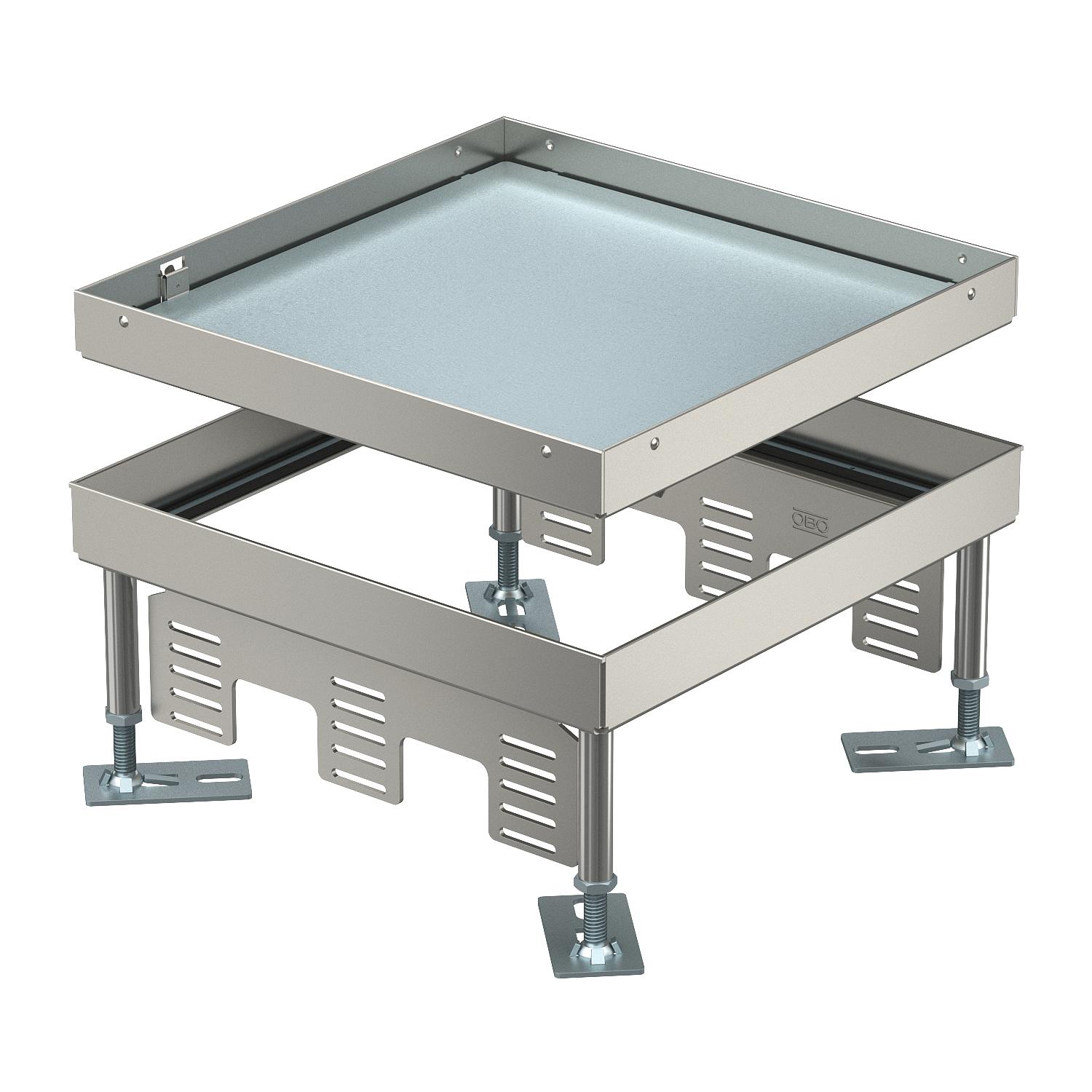

Cassetta per carichi pesanti livellabile RKNSL, cieca, dim. nominale 9, acciaio inossidabile

N. art. 7408932 | EAN 4012197278274

N. art. / Tipo

Altezza pavimento min.

Altezza pavimento max

Spessore rivestimento pavimento

Dimensione H

Dimensione nominale per torretta	9

Grado di protezione (IP) con coperchio chiuso	IP55

Descrizione del prodotto

Descrizione del prodotto

Cassetta quadrata per carichi pesanti "cieca" livellabile di dimensione nominale 9 per apertura d'ispezione. Montaggio nel sistema di condotti in pavimenti sopraelevati e con intercapedini, in pavimenti lavati a secco o con lavaggio bagnato in ambienti interni. Box portapparecchi 14 moduli da ordinare separatemente. Installazione semplificata e durabilità nel tempo.

Per il montaggio di 3 supporti universali UT4 per 9 apparecchi di installazione singoli con anello/staffa di supporto o 12 apparecchi Modul 45®. È possibile installare 3 coperture APMT5.

Dati tecnici

Dati tecnici

Adatto per incasso in intercapedini del pavimento	sì
Adatto per incasso nel pavimento doppio	sì
Altezza	105 mm
Altezza pavimento max	150 mm
Altezza pavimento min.	105 mm
Classe carichi pesanti	10 kN (OBO SL1)
demesioni per l'installazione	244 mm
Dimensione H	105 mm
Dimensione nominale per torretta	9

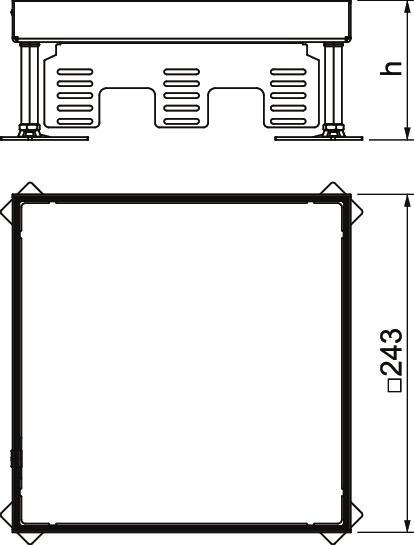

Dimensionee	243x243x100
Disaccoppiabile	no
Grado di protezione (IP) con coperchio aperto	IP00
Grado di protezione (IP) con coperchio chiuso	IP55
Grado di protezione IK-Code	IK10
Impronta CO2 (GWP) dalla culla al cancello	23,0247 kg CO2e / 1 Pezzo
Intervallo di livellamento max	150 mm
Intervallo di livellamento min.	105 mm

Larghezza	243 mm
Lughezza.	243 mm
Lunghezza di montaggio	244 mm
Materiale	Acciaio, inox
Normaa	EN 50085-2-2
Numero di supporti universali	3 x UT4
Omologazioni	VDE
Porta apparecchi per l'installazione di scatola porta apparecchi	no
Profondità di montaggio	105 mm
Sezione pavimento / apertura di montaggio	244x244
Spessore rivestimento pavimento	16 mm
Tipo di sistema di installazione	UT4
Trattamento del pavimento	bagnato
Versione	quadrato
Versione per carichi pesanti	sì
Versione uscita cavo	Nessuna uscita cavo

Tutti i tipi

Tutti i tipi

Tipo	Altezza pavimento min.	Altezza pavimento max	Spessore rivestimento pavimento	Dimensione H	Dimensione nominale per torretta	Grado di protezione (IP) con coperchio chiuso	N. art.	Quantità	Conf.	Prezzo di listino IVA escl.
RKN3 9 V SL1 16	105 mm	150 mm	16 mm	105 mm	9	IP55	7408932	pz	1 pz	351,50 CHF Prezzo / 1 pz
RKN3 9 V SL1 21	110 mm	155 mm	21 mm	110 mm	9	IP55	7408934	pz	1 pz	402,79 CHF Prezzo / 1 pz

Accessorio

Accessori del sistema

Prodotti	Tipo	N. art.	Quantità	Conf.	Prezzo di listino IVA escl.
Unità di livellamento RKNEV2	RK NEV2 110	7405815	VPE	1 VPE	23,03 CHF Prezzo / 1 VPE
Controcassa per levigato cassetta quadrata dim. 9	SK RK9	7404372	pz	1 pz	212,04 CHF Prezzo / 1 pz
Coperchio di montaggio per carichi pesanti per UZD 350, dimensione nominale 9	DUG 350-3 9SL	7401410	pz	1 pz	128,39 CHF Prezzo / 1 pz
