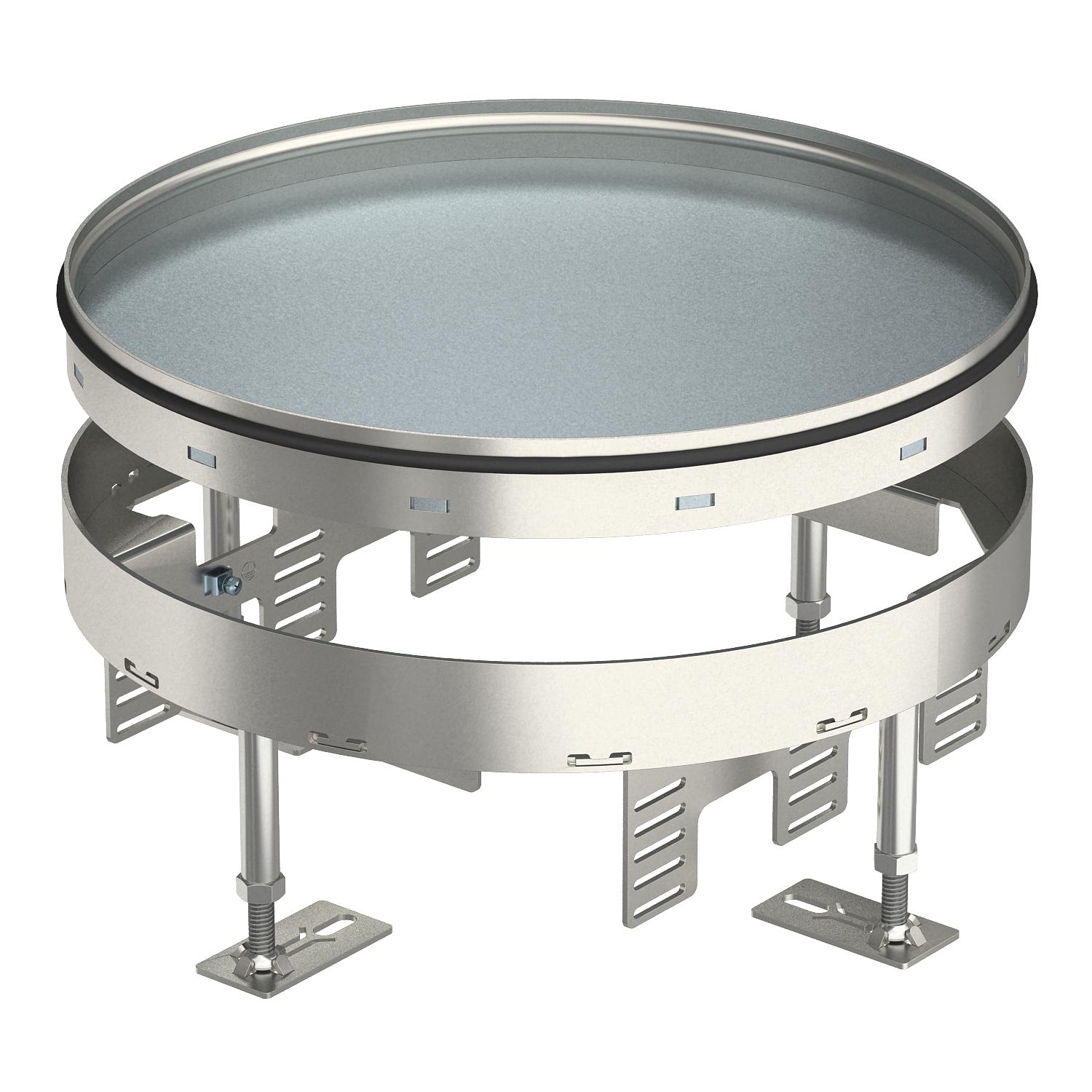

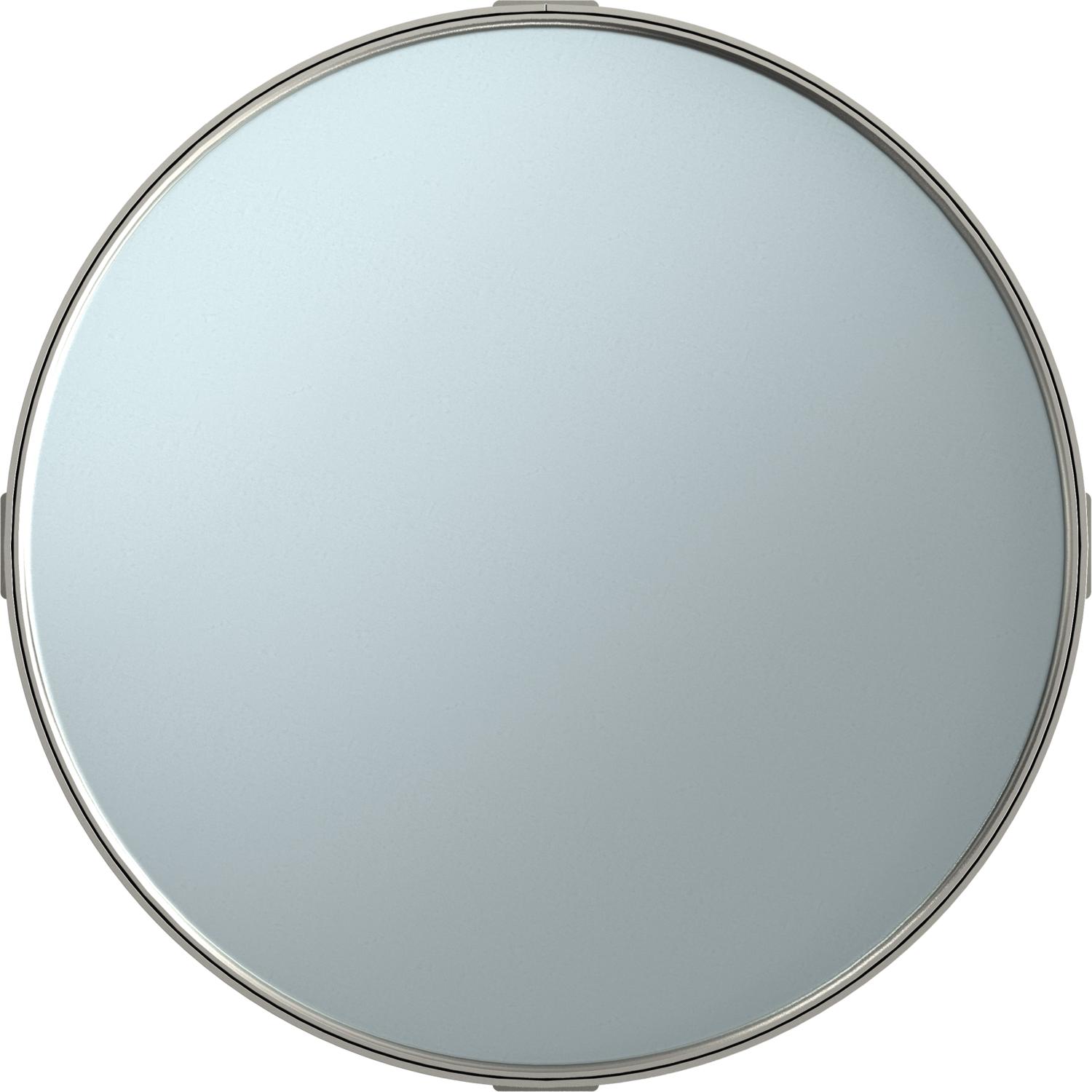

Cassetta per carichi pesanti livellabile, cieca, RKRSL, dim. nominale R9, acciaio inox

N. art. 7409114 | EAN 4012195868385

N. art. / Tipo
Torna alla panoramica
Descrizione del prodotto
Descrizione del prodotto
Cassetta tonda per carichi pesanti, "cieca", di dimensioni nominali R9, per la realizzazione di un'apertura di ispezione in sistemi di condotti, in pavimenti doppi e con intercapedini e in pavimenti trattati a secco, umido o bagnato in ambienti interni. Classe di carico 2 fino a 20 kN. Adatto solo per pavimenti lisci.


Cassetta con telaio per carichi pesanti livellabile come cassetta cieca con una classe di carico 2-20 kN, 3 vie. È possibile installare 3 piastre di copertura APMT5. Per il montaggio di 3 supporti universali UT4 per 9 apparecchi di installazione singoli con anello/staffa di supporto o 12 apparecchi Modul 45.
Cassetta rotonda livellabile per carichi pesanti come cassetta cieca per apertura d'ispezione Per il montaggio nel sistema di condotti in pavimenti sopraelevati e con intercapedini, in pavimenti lavati a secco o con lavaggio bagnato in ambienti interni. Classe di carico 2 fino a 20 kN.
  • Associazione di elettrotecnica, elettronica, tecnologia di informazioni e.V., Germania
  • Comunità europee, Dichiarazione di conformità CE secondo le linee guida CE
  • Impronta di carbonio (PCF)
Dati tecnici

Dati tecnici

Adatto per incasso in intercapedini del pavimento
Adatto per incasso nel pavimento doppio
Altezza pavimento max 159 mm
Altezza pavimento min. 109 mm
Classe carichi pesanti 20 kN (OBO SL2)
Diametro di montaggio 305

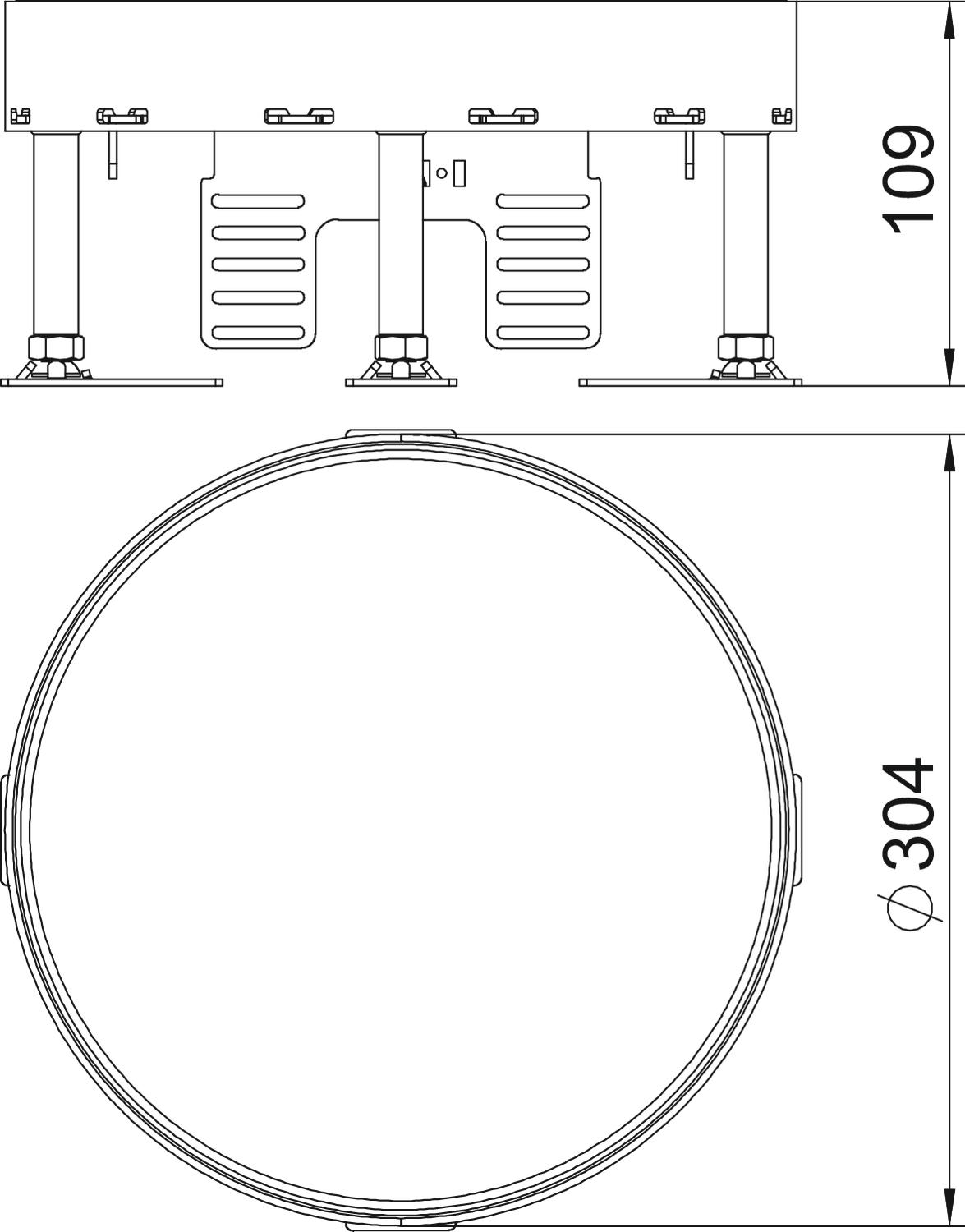

Dimensione H 109 mm
Dimensione nominale per torretta R9
Dimensionee Ø305mm
Disaccoppiabile no
Grado di protezione (IP) con coperchio aperto IP00
Grado di protezione (IP) con coperchio chiuso IP44
Grado di protezione IK-Code IK10
Impronta CO2 (GWP) dalla culla al cancello 23,8324 kg CO2e / 1 Pezzo
Intervallo di livellamento max 159 mm
Intervallo di livellamento min. 109 mm
Materiale Acciaio INOX 1.4301
Porta apparecchi per l'installazione di scatola porta apparecchi
Profondità di montaggio 109 mm
Spessore rivestimento pavimento 25 mm
Tipo di sistema di installazione UT4
Trattamento del pavimento bagnato
Versione tondo
Versione per carichi pesanti
Versione uscita cavo Nessuna uscita cavo
Tutti i tipi

Tutti i tipi

Tipo Altezza pavimento min. Altezza pavimento max Spessore rivestimento pavimento Dimensione H Dimensione nominale per torretta N. art. Quantità Conf. Prezzo di listino IVA escl.
RKR2 9SL2 V2 25 109 159 25 109 R9 7409114
1 pz 398,22 CHF Prezzo / 1 pz
Accessorio

Accessori del sistema

Prodotti Tipo N. art. Quantità Conf. Prezzo di listino IVA escl.
Unità di livellamento RKNEV2 Unità di livellamento RKNEV2 RK NEV2 110 7405815
1 VPE 23,03 CHF Prezzo / 1 VPE
Controcassa per levigato cassetta rotonda dim. R9 Controcassa per levigato cassetta rotonda dim. R9 SK RKR9 7404376
1 pz 212,04 CHF Prezzo / 1 pz

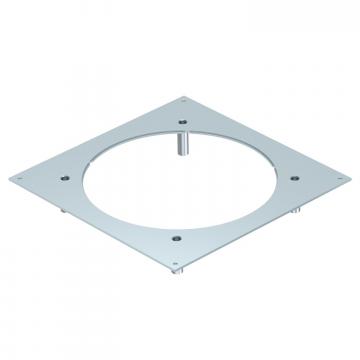

Coperchio di montaggio per carichi pesanti per UZD 350, dimensione nominale R9 Coperchio di montaggio per carichi pesanti per UZD 350, dimensione nominale R9 DUG 350-3 R9SL 7401416
1 pz 130,94 CHF Prezzo / 1 pz
