Cassetta livellabile per Tubus RKFN, acciaio inox 110 | 155 | 25 | 110 | Tubo a scomparsa | 9

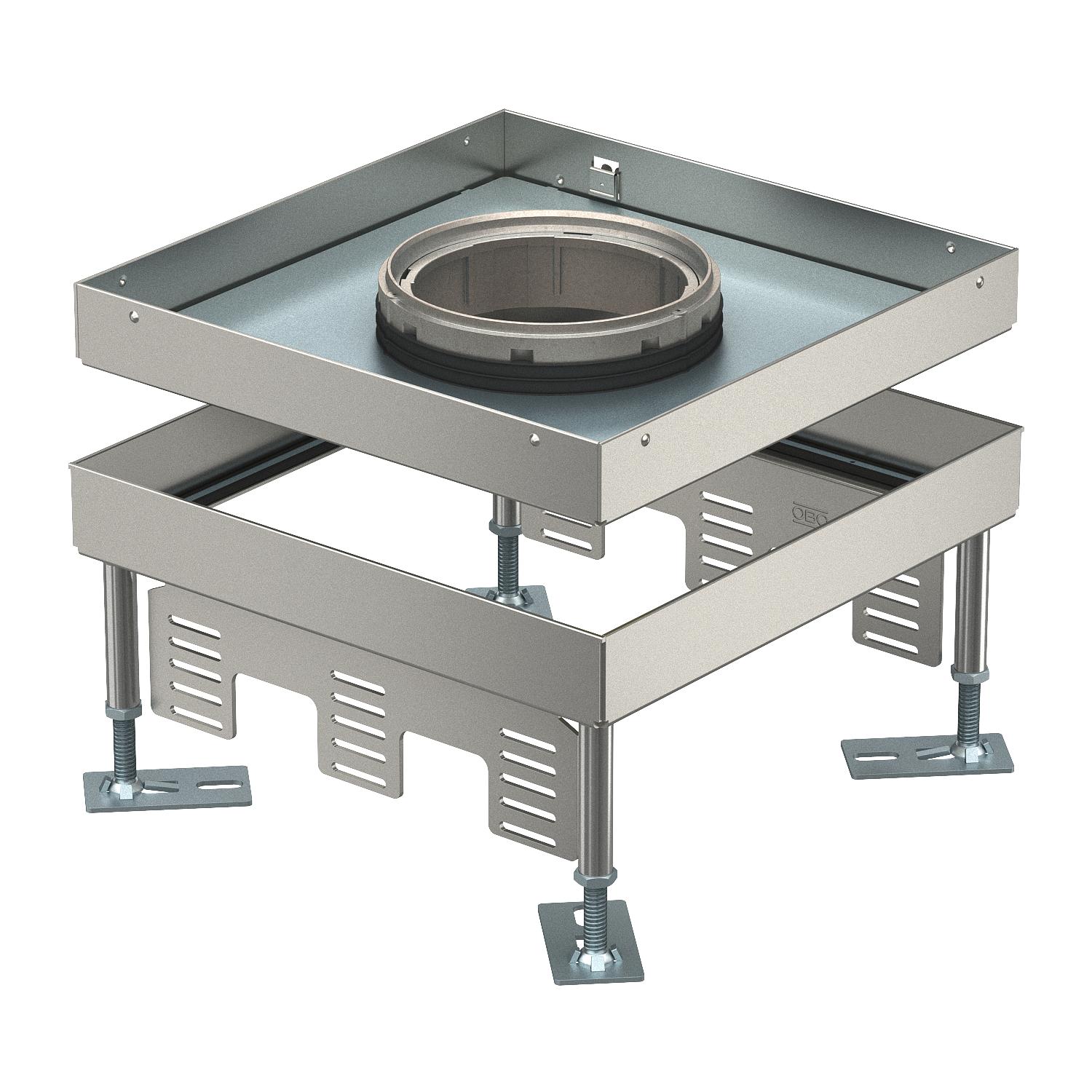

Cassetta livellabile per Tubus RKFN, acciaio inox

N. art. 7408982 | EAN 4012197278182

N. art. / Tipo

Altezza pavimento min.

Altezza pavimento max

Spessore rivestimento pavimento

Dimensione H

Versione uscita cavo	Tubo a scomparsa

Dimensione nominale per torretta	9

Descrizione del prodotto

Descrizione del prodotto

Cassetta livellabile quadrata per Tubus di dimensione nominale 9, per il montaggio di apparecchi d'installazione nel sistema di condotti in pavimenti sopraelevati e con intercapedini, in pavimenti lavati a secco o con lavaggio bagnato. Adatto solo per pavimenti lisci.

Per il montaggio di 3 supporti universali UT4 per 9 apparecchi di installazione singoli con anello/staffa di supporto o 12 apparecchi Modul 45®. È possibile installare 3 coperture APMT5. Il tubo telescopico non è compreso nella fornitura.

Dati tecnici

Dati tecnici

Adatto per incasso in intercapedini del pavimento	sì
Adatto per incasso nel pavimento doppio	sì
Altezza	110 mm
Altezza pavimento max	155 mm
Altezza pavimento min.	110 mm
Carico verticale, grande superficie	fino a 5.000 N
Carico verticale, piccola superficie	fino a 3.000 N
demesioni per l'installazione	244 mm
Dimensione H	110 mm
Dimensione nominale per torretta	9

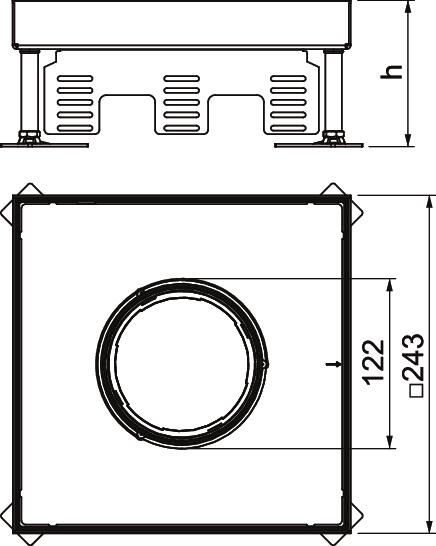

Dimensionee	243x243x105
Disaccoppiabile	no
Grado di protezione (IP) con coperchio aperto	IP20
Grado di protezione (IP) con coperchio chiuso	IP55
Grado di protezione IK-Code	IK10
Impronta CO2 (GWP) dalla culla al cancello	23,4093 kg CO2e / 1 Pezzo
Intervallo di livellamento max	155 mm
Intervallo di livellamento min.	110 mm

Larghezza	243 mm
Lughezza.	243 mm
Lunghezza di montaggio	244 mm
Materiale	Acciaio, inox
Normaa	EN 50085-2-2
Numero di apparecchi installabili	12
Numero delle uscite cavi	1
Numero di supporti universali	3 x UT4
Omologazioni	VDE
Porta apparecchi per l'installazione di scatola porta apparecchi	no
Profondità di montaggio	110 mm
Sezione pavimento / apertura di montaggio	244x244
Spessore rivestimento pavimento	25 mm
Tipo di sistema di installazione	UT4
Trattamento del pavimento	bagnato
Versione	quadrato
Versione per carichi pesanti	no
Versione uscita cavo	Tubo a scomparsa

Tutti i tipi

Tutti i tipi

Tipo	Altezza pavimento min.	Altezza pavimento max	Spessore rivestimento pavimento	Dimensione H	Versione uscita cavo	Dimensione nominale per torretta	N. art.	Quantità	Conf.	Prezzo di listino IVA escl.
RKFN3 9 VS 20	105 mm	150 mm	20 mm	105 mm	Tubo a scomparsa	9	7408980	pz	1 pz	319,89 CHF Prezzo / 1 pz
RKFN3 9 VS 25	110 mm	155 mm	25 mm	110 mm	Tubo a scomparsa	9	7408982	pz	1 pz	327,22 CHF Prezzo / 1 pz

Accessorio

Accessori del sistema

Prodotti	Tipo	N. art.	Quantità	Conf.	Prezzo di listino IVA escl.
Unità di livellamento RKNEV2	RK NEV2 110	7405815	VPE	1 VPE	23,03 CHF Prezzo / 1 VPE
Tubo telescopico, con maniglia, per cassetta telaio e cassetta livellabile	TUK2 GV	7428140	pz	1 pz	66,26 CHF Prezzo / 1 pz
Controcassa per levigato cassetta quadrata dim. 9	SK RK9	7404372	pz	1 pz	212,04 CHF Prezzo / 1 pz
Coperchio di montaggio 350 dimensione nominale 9	DUG 350-3 9	7400513	pz	1 pz	50,87 CHF Prezzo / 1 pz
Supporto universale UT4, con piastra di copertura per apparecchi Modul 45®, lunghezza sistema 208 mm	UT4 45 4	7408727	pz	1 pz	9,31 CHF Prezzo / 1 pz
