Cassetta livellabile per apertura di ispezione, RKRNUZD3, ottone 94 | 25 | | R9

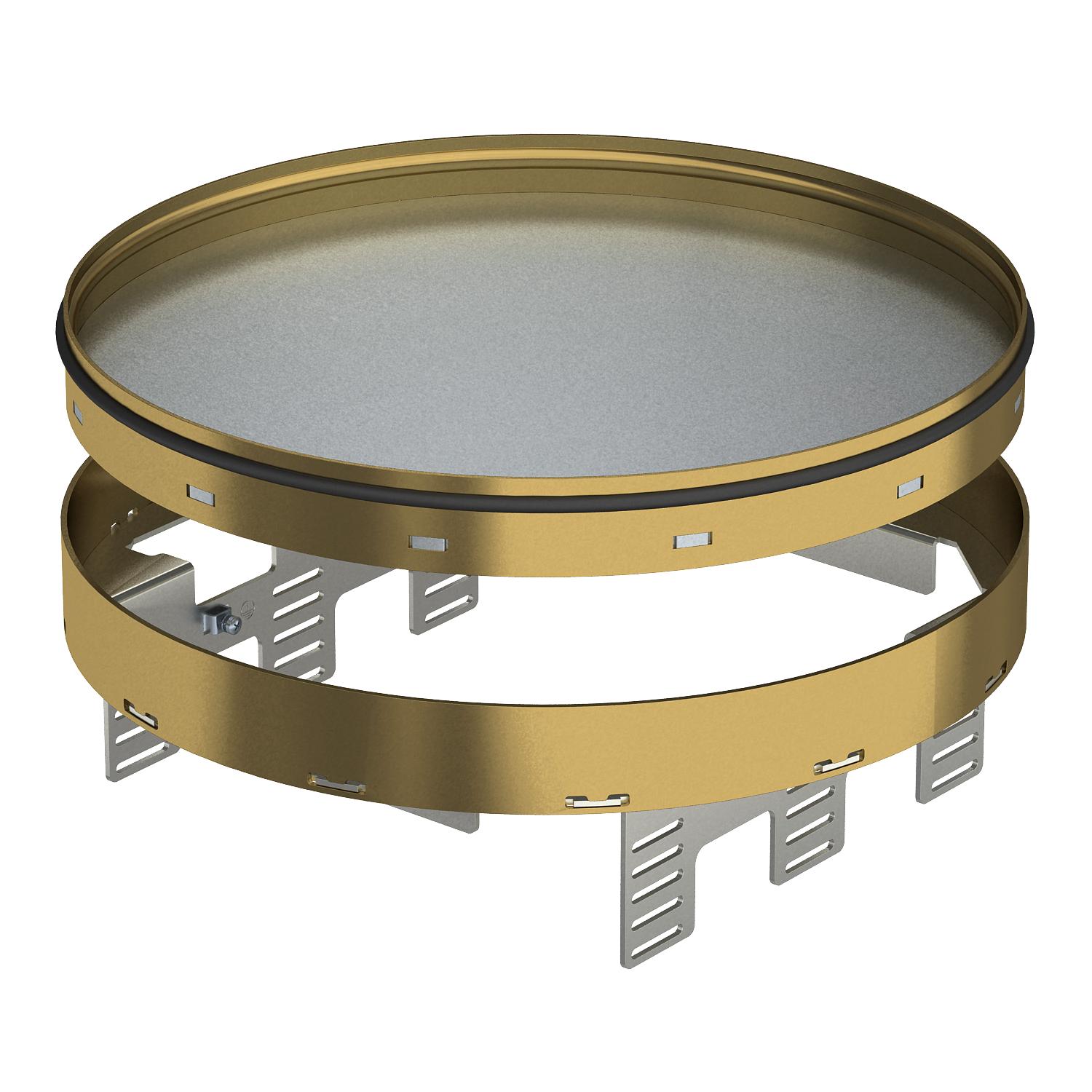

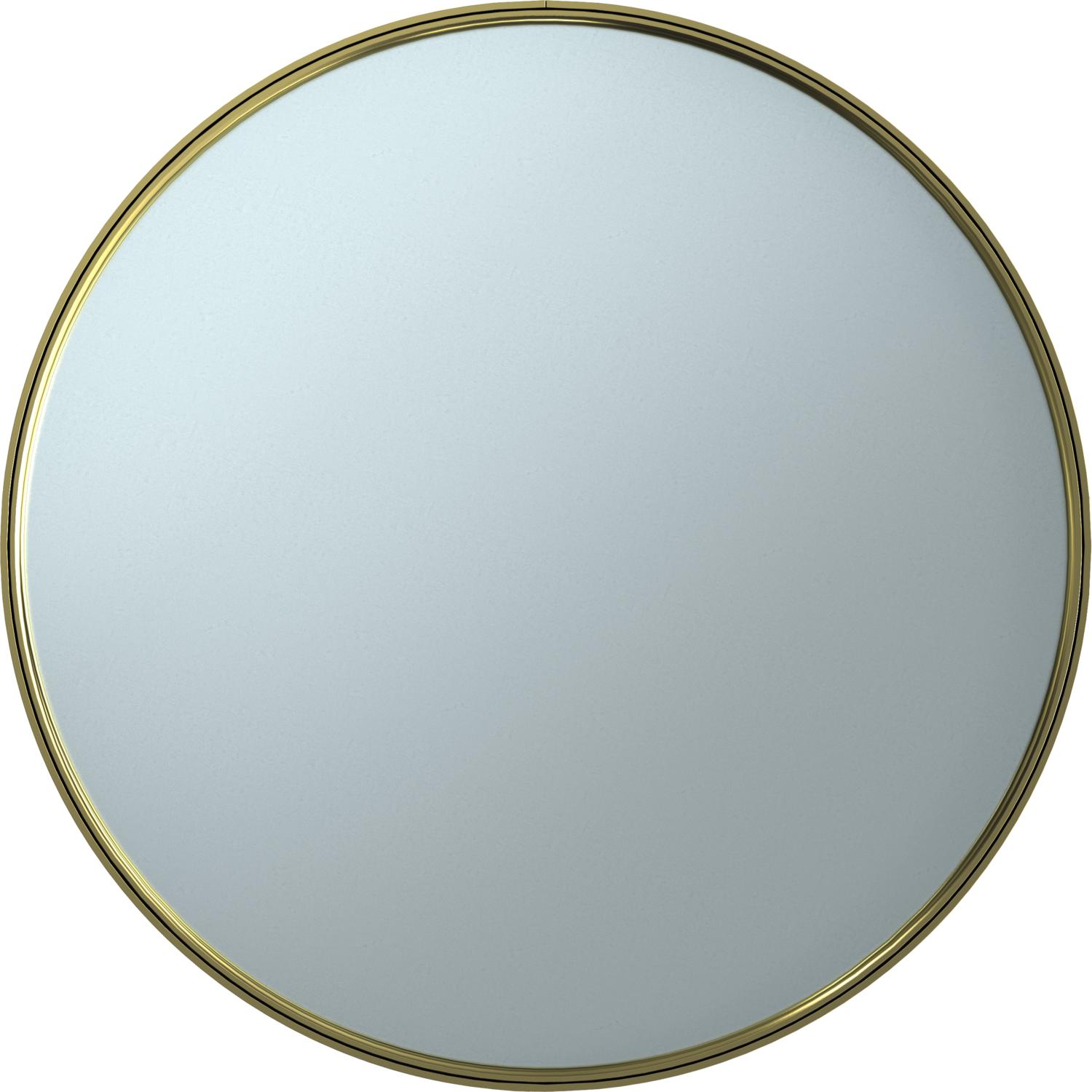

Cassetta livellabile per apertura di ispezione, RKRNUZD3, ottone

N. art. 7409154 | EAN 4012195868675

N. art. / Tipo	7409154 / RKRN2UZD3R9MS25

Altezza pavimento min.	94 mm

Spessore rivestimento pavimento	25 mm

Dimensione nominale per torretta	R9

Torna alla panoramica

Descrizione del prodotto

Descrizione del prodotto

Cassetta "cieca" livellabile e separabile dal pavimento, per la creazione di un'apertura d'ispezione di dimensione nominale R9, in pavimenti trattati a secco, umido o bagnato in ambienti interni, da montare nelle scatole sotto pavimento UZD350-3, ognuna in connessione con un coperchio di montaggio DUG350-3R9 o in UGD350-3R9. Il montaggio avviene per mezzo dell'angolare di livellamento (da ordinare separatamente) nel profilo del telaio in alluminio della scatola sotto pavimento. Adatto solo per pavimenti lisci.
Cassetta livellabile come cassetta cieca a 3 vie. È possibile installare 3 piastre di copertura APMT5. Per il montaggio di 3 supporti universali UT4 per 9 apparecchi di installazione singoli con anello/staffa di supporto o 12 apparecchi Modul 45.

Dati tecnici

Dati tecnici

Adatto per incasso in intercapedini del pavimento	no
Adatto per incasso nel pavimento doppio	no

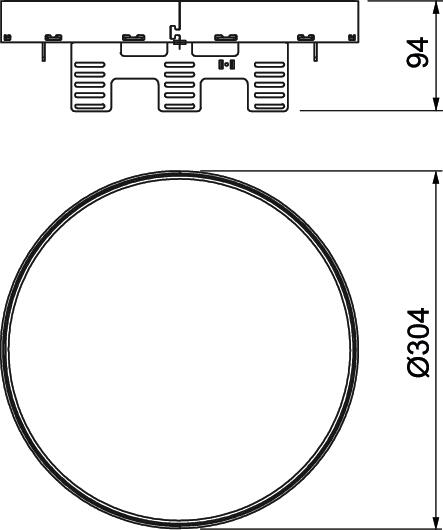

Altezza	94 mm
Altezza pavimento min.	94 mm
Carico verticale, grande superficie	fino a 3.000 N
Carico verticale, piccola superficie	fino a 2.500 N
Diametro di montaggio	305
Dimensione nominale per torretta	R9
Dimensionee	Ø305mm
Disaccoppiabile	sì
Grado di protezione (IP) con coperchio aperto	IP00
Grado di protezione (IP) con coperchio chiuso	IP44
Grado di protezione IK-Code	IK10

Impronta CO2 (GWP) dalla culla al cancello	14,2683 kg CO2e / 1 Pezzo
Larghezza	304 mm
Lughezza.	304 mm
Materiale	Ottone
Omologazioni	VDE
Porta apparecchi per l'installazione di scatola porta apparecchi	no
Profondità di montaggio	104 mm
Spessore rivestimento pavimento	25 mm
Tipo di sistema di installazione	UT4
Trattamento del pavimento	bagnato
Versione	tondo
Versione per carichi pesanti	no

Tutti i tipi

Tutti i tipi

Tipo	Altezza pavimento min.	Spessore rivestimento pavimento	Dimensione nominale per torretta	N. art.	Quantità	Conf.	Prezzo di listino IVA escl.
RKRN2UZD3R9MS25	94 mm	25 mm	R9	7409154	pz	1 pz	240,20 CHF Prezzo / 1 pz

Accessorio

Accessori del sistema

Prodotti	Tipo	N. art.	Quantità	Conf.	Prezzo di listino IVA escl.
Angolare di livellamento per montaggio in UGD350-3 per cassetta tonda	NW 350-3 RK	7410556	pz	1 pz	100,01 CHF Prezzo / 1 pz

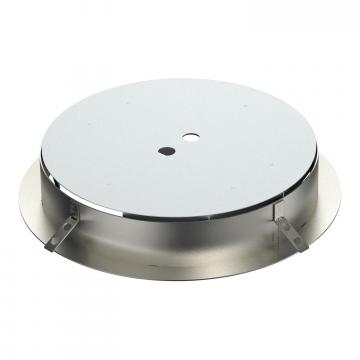

Controcassa per levigato cassetta rotonda dim. R9	SK RKR9	7404376	pz	1 pz	212,04 CHF Prezzo / 1 pz

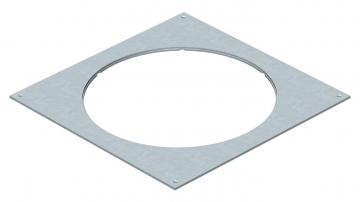

Coperchio di montaggio 350 dimensione nominale R9	DUG 350-3 R9	7400549	pz	1 pz	50,87 CHF Prezzo / 1 pz
