Coperchio di montaggio 350 dimensione nominale R9
N. art. 7400549 | EAN 4012195431565
- Descrizione del prodotto
-

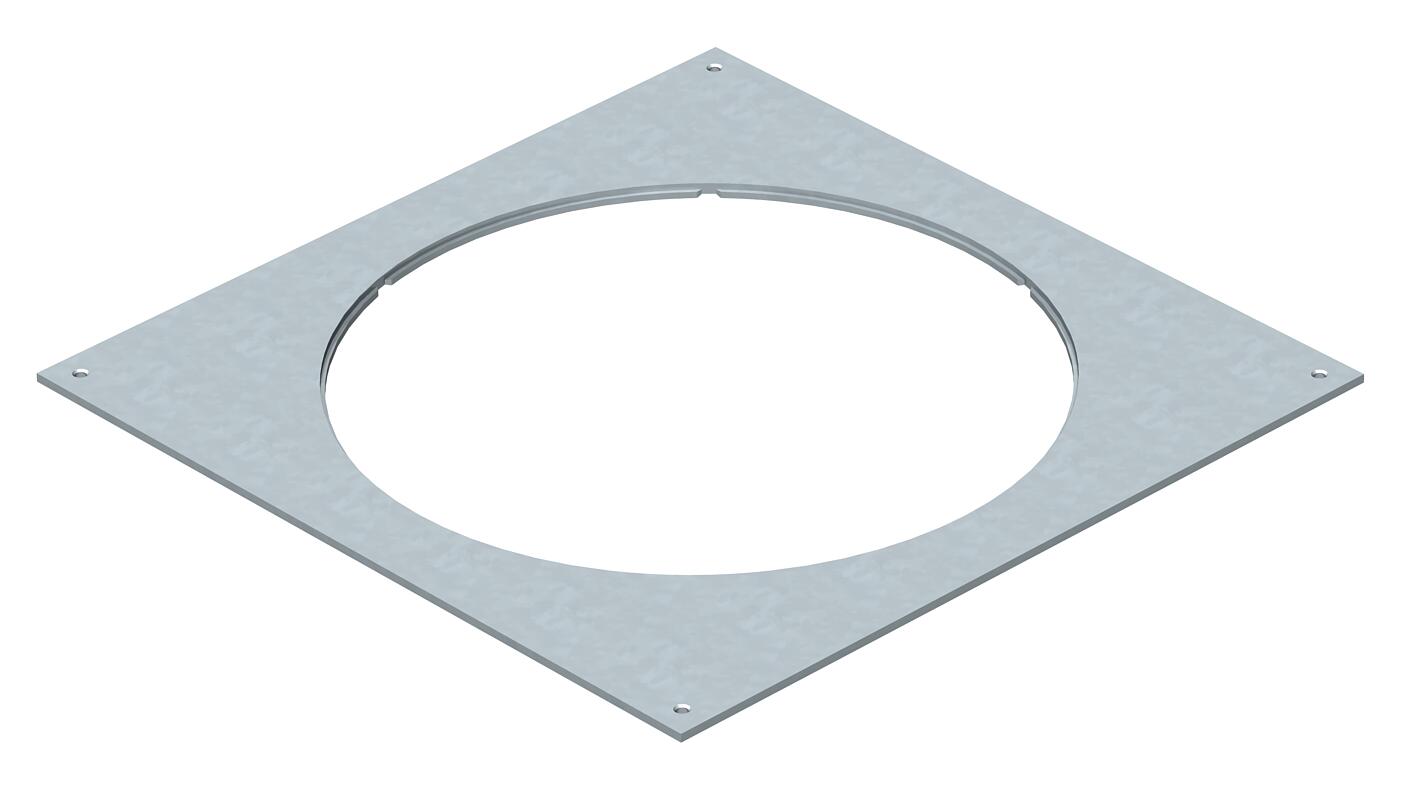

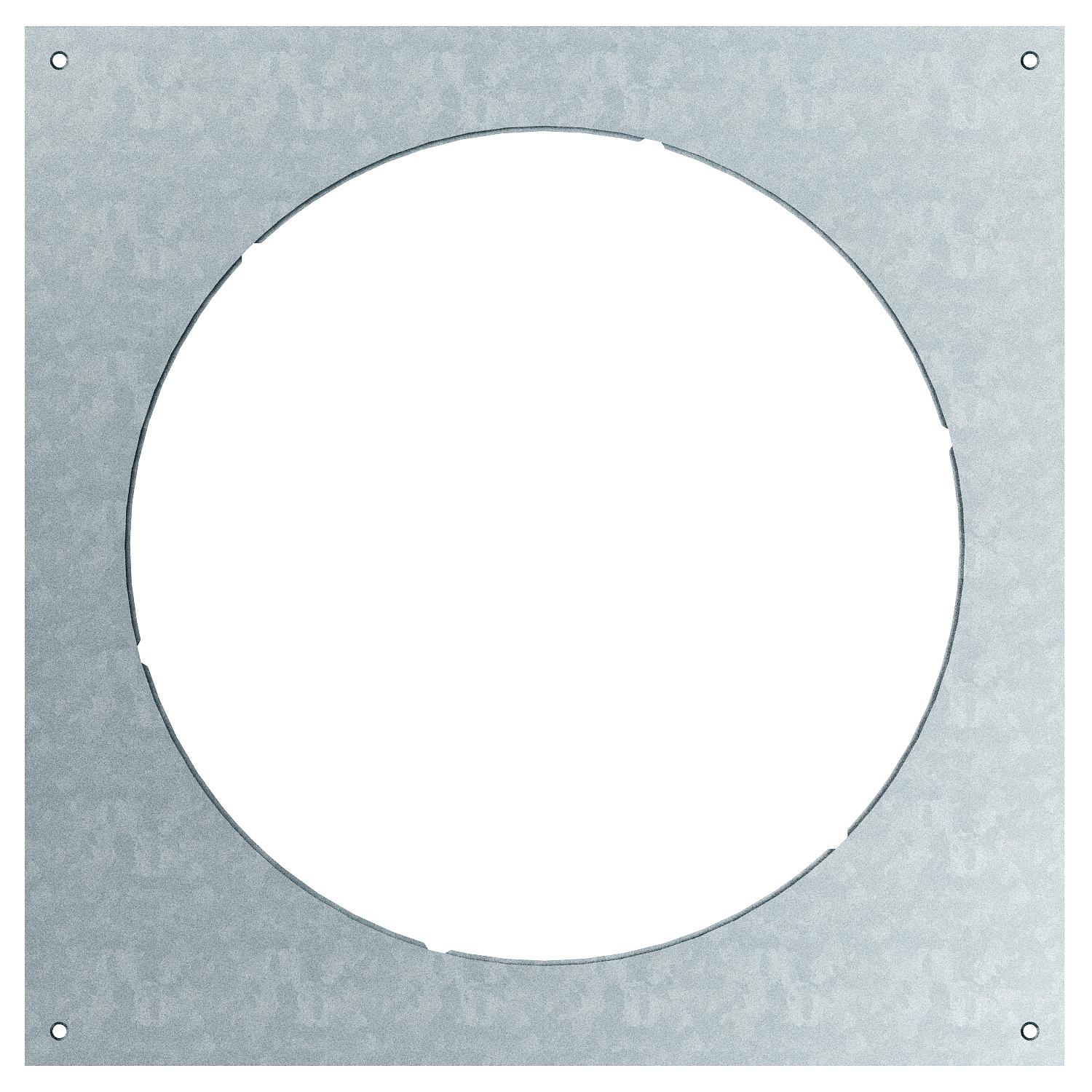

Descrizione del prodottoCoperchio di montaggio per scatole di giunzione e derivazione da incasso del tipo UZD350-3/4 per il montaggio di un'unità di montaggio di dimensione nominale R9. Predisposto con recesso di 3mm per eventuale installazione di piastra cieca.
-
- Dati tecnici
-
Dati tecnici

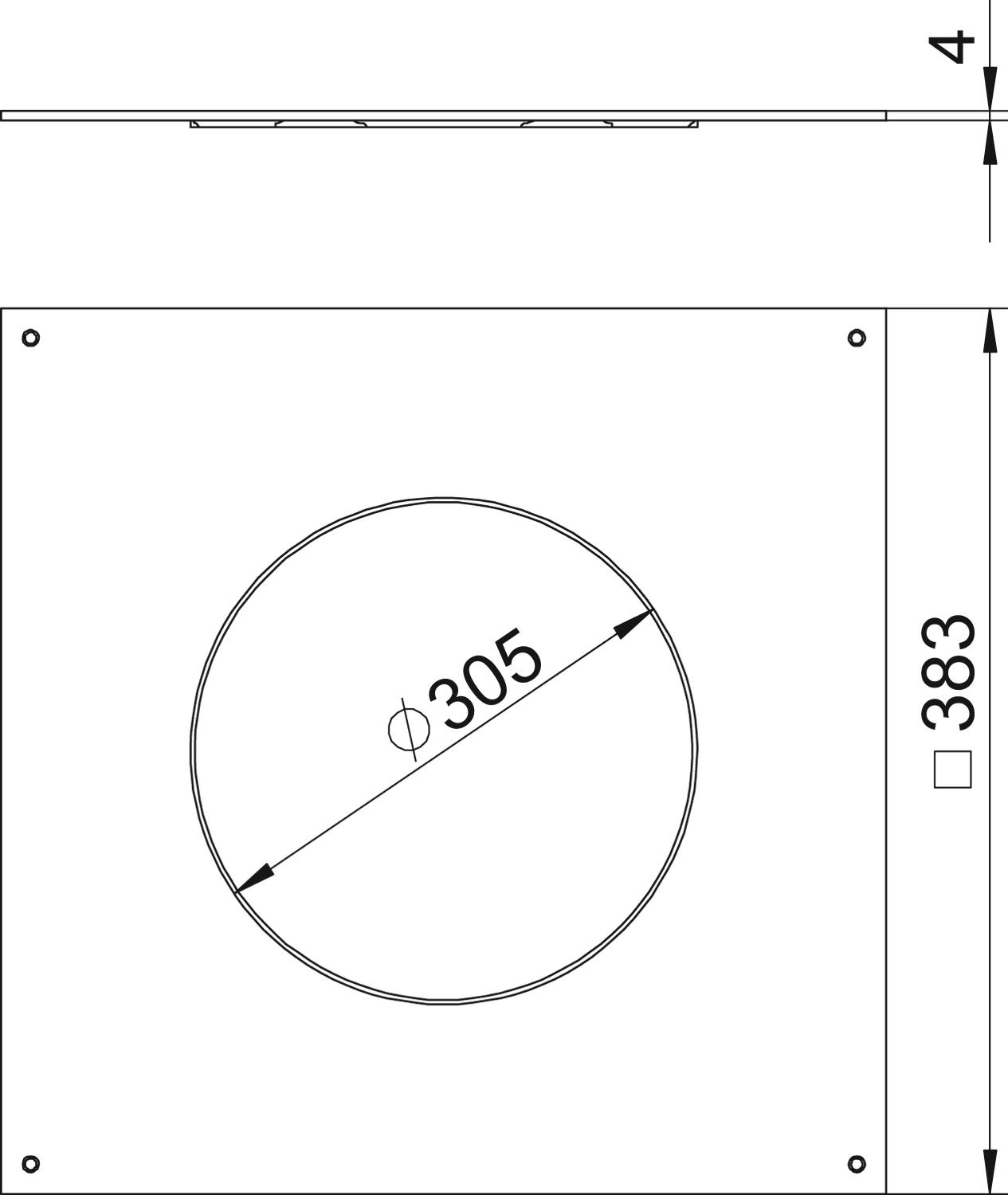

Adatto per canali sotto pavimento chiusi a filo battuto no Adatto per condotti sotto battuto coperti dal massetto sì Apertura di montaggio tondo Apertura di montaggio per tank sopra pavimento no Coperchio per apertura montaggio no Dimensione A 383 mm Dimensione d Ø 305 mm Dimensione nominale per torretta R9 Dimensionee 383x383x4 Impronta CO2 (GWP) dalla culla al cancello 11,2039 kg CO2e / 1 Pezzo Larghezza 383 mm Larghezza canale max 350 mm Larghezza canale min. 190 mm Lughezza. 383 mm Materiale Acciaio Nenngröße 350 mm Possibilità di incasso della guarnizione no Spessore materiale 4 mm Superficie zincato in continuo Trattamento del pavimento asciutto Versione per carichi pesanti no - Tutti i tipi
- Download
-
Scheda tecnica DUG 350-3 R9 / 7400549 , 0.16MB , pdfDichiarazione di conformità UE DUG 350-3 R9 / 7400549 , 0.19MB , pdfREACH Dichiarazione di conformità DUG 350-3 R9 / 7400549 , 0.12MB , pdfRoHS Dichiarazione di conformità DUG 350-3 R9 / 7400549 , 0.13MB , pdfIstruzioni di montaggio Sistema di canali sottopavimento EÜK , 19.88MB , pdfIstruzioni di montaggio EÜK screed-covered duct system generation 3 , 76.05MB , pdf
