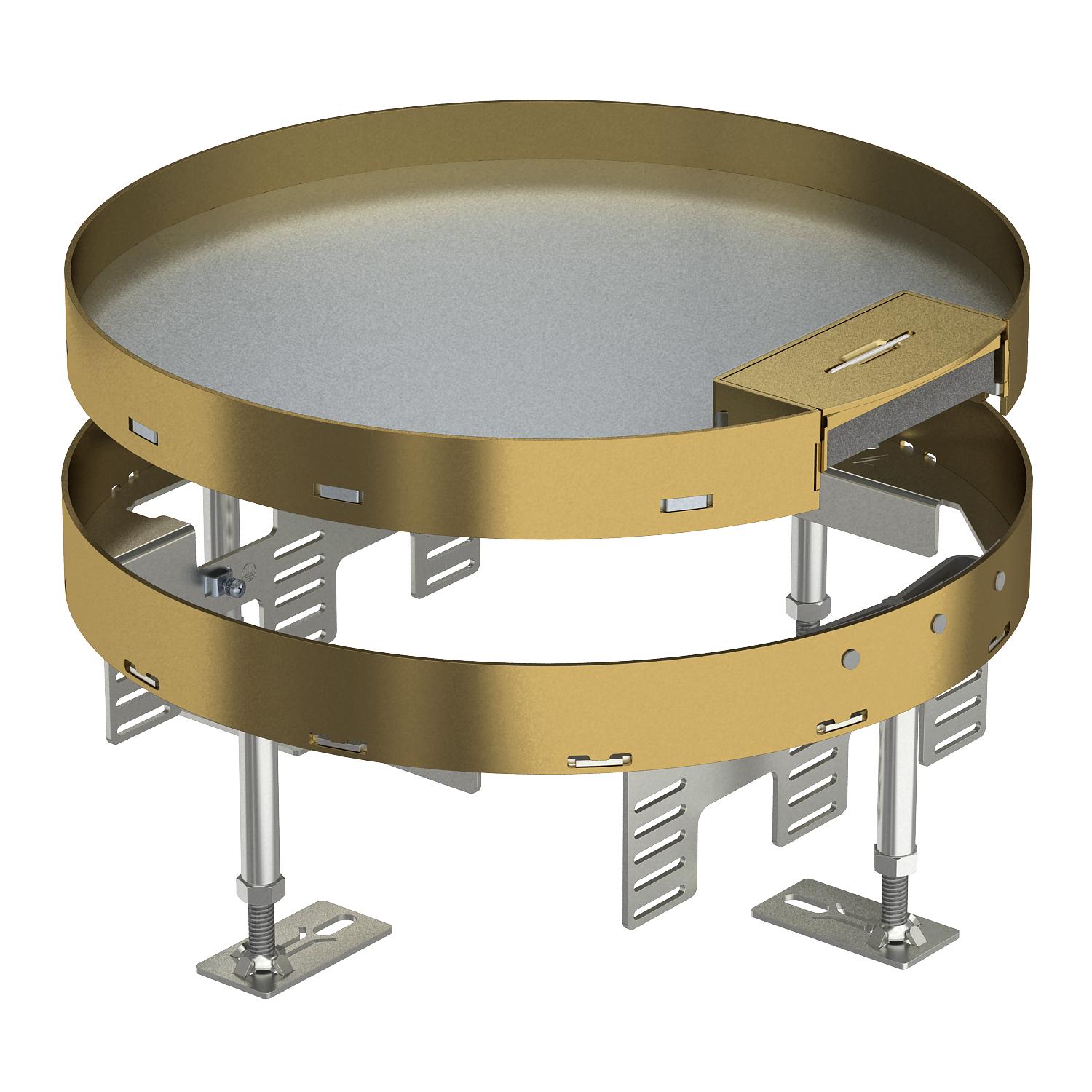

Cassetta livellabile con uscita cavo RKSR, ottone
N. art. 7409272 | EAN 4012195867517
- Descrizione del prodotto
-
Descrizione del prodottoCassetta livellabile con uscita cavo di dimensione nominale R9 per pavimenti trattati a secco in ambienti interni.
Cassetta livellabile con uscita cavo a 3 vie. È possibile installare 3 piastre di copertura APMT5. Per il montaggio di 3 supporti universali UT4 per 9 apparecchi di installazione singoli con anello/staffa di supporto o 12 apparecchi Modul 45.
Height-adjustable round cassette, 3-compartment, with cord outlet of nominal size 9 for the installation of accessories. Cassette suitable for the use in trunking systems, raised and cavity floors in dry- and wet-cleanded floors in indoor areas. Suitable only for smooth floor coverings.
Three cover plates APMT5 can be installed.
-
- Dati tecnici
-
Dati tecnici

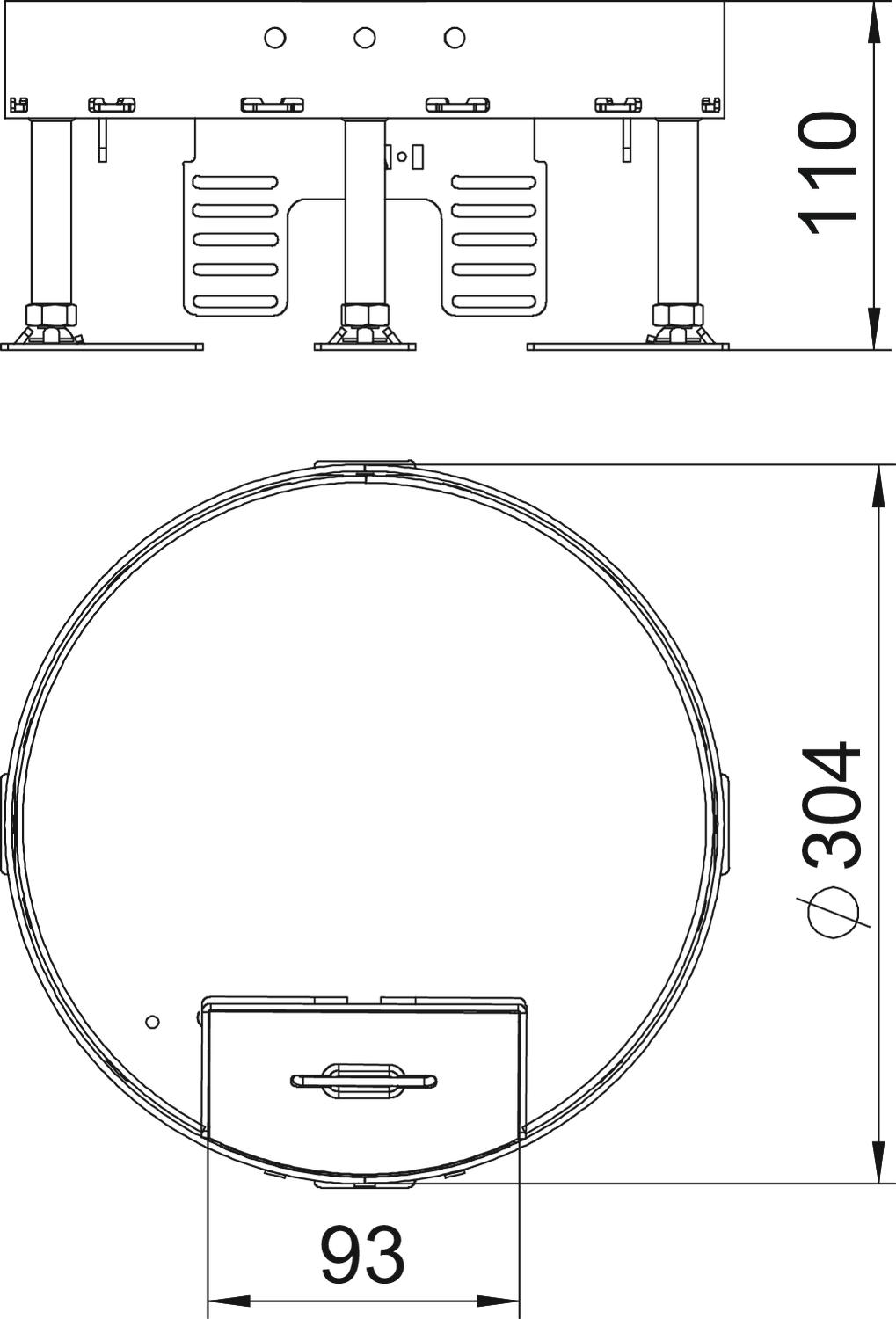

Adatto per incasso in intercapedini del pavimento sì Adatto per incasso nel pavimento doppio sì Altezza pavimento max 155 mm Altezza pavimento min. 110 mm Diametro di montaggio 305 Dimensione nominale per torretta R9 Dimensionee Ø305mm Disaccoppiabile no Grado di protezione (IP) con coperchio aperto IP20 Grado di protezione (IP) con coperchio chiuso IP40 Grado di protezione IK-Code IK10 Intervallo di livellamento max 155 mm Intervallo di livellamento min. 110 mm Materiale Ottone Numero di apparecchi installabili 12 Numero delle uscite cavi 1 Numero di porta apparecchi 3 Omologazioni VDE Porta apparecchi per l'installazione di scatola porta apparecchi sì Profondità di montaggio 110 mm Spessore rivestimento pavimento 20 mm Tipo di sistema di installazione UT4 Trattamento del pavimento asciutto Versione tondo Versione per carichi pesanti no Versione uscita cavo Uscita cavi orientabile - Tutti i tipi
-
Tutti i tipi
- Download
-
Scheda tecnica RKS2 R9 M20 / 7409272 , 0.24MB , pdfScheda dati sicurezza RKS2 R9 M20 / 7409272 , 0.05MB , pdfIstruzioni di montaggio Cassetta livellabile tonda con uscita cavo e piedini di livellamento RKSR , 0.24MB , pdf
