Canalina SKSU 110 FT 6000 | 100 | 1,5 | no | Acciaio | zincato a caldo per immersione

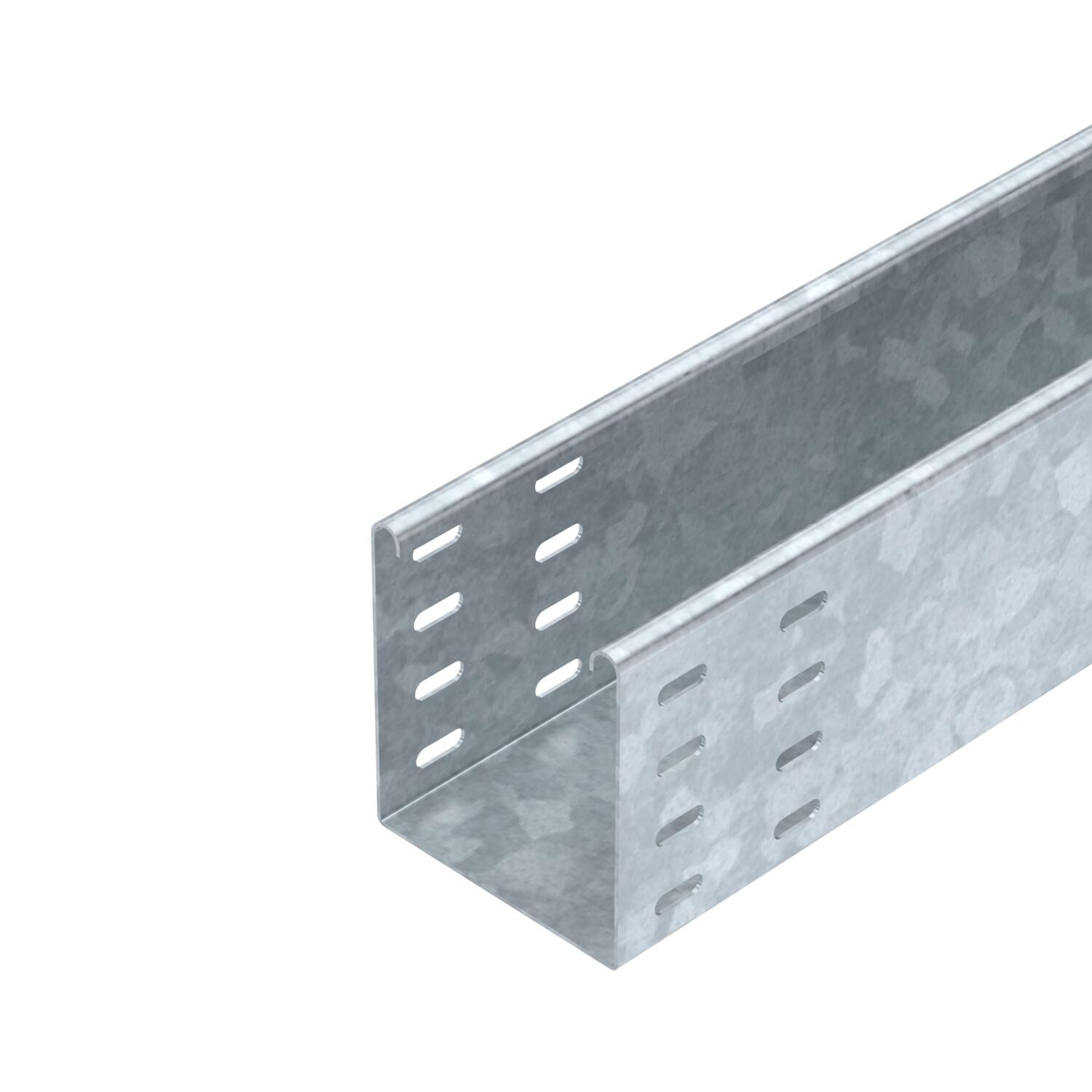

Canalina SKSU 110 FT

N. art. 6064810 | EAN 4012197425180

N. art. / Tipo

Lughezza.

Larghezza

Spessore lamiera	1,5 mm

Mantenimento funzionale	no

Materiale	Acciaio

Superficie	zincato a caldo per immersione

Descrizione del prodotto

Descrizione del prodotto

SKS 110 = sistema di passerelle pesante con bordo di altezza pari a 110 mm. Con foro per giunti su entrambe le estremità della passerella portacavi. Giunzione longitudinale con giunto lineare RLVA 110 FT. I giunti devono essere ordinati separatamente.
Schermatura magnetica senza coperchio 20 dB, con coperchio 50 dB.

Dati tecnici

Dati tecnici

Acciaio inossidabile, decapato	no
Colore	zinco
Dimensionee	110x100x6000
Foratura laterale	no
Foratura NATO	no
Foro di montaggio nel pavimento	no
Mantenimento funzionale	no
Materiale	Acciaio

Sezione utile	108 cm²
Sezione utile	10800 mm²
Spessore lamiera	1,5 mm
Spessore lamiera	0,06 in
Superficie	zincato a caldo per immersione
Versione a grande portata	sì
Versione connettore	senza connettore

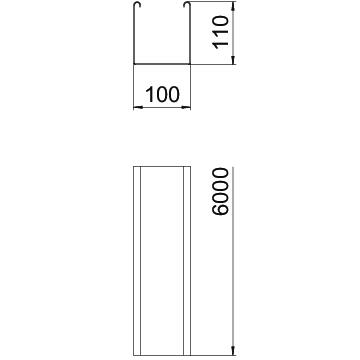

Misure

Altezza	110 mm
Larghezza	100 mm

Lughezza.	6000 mm

Carichi

Distanza tra gli appoggi 7,0 m	0,3 kN/m
Distanza tra gli appoggi 1,5 m	3 kN/m
Distanza tra gli appoggi 2,0 m	2,4 kN/m
Distanza tra gli appoggi 2,5 m	1,76 kN/m
Distanza tra gli appoggi 3,0 m	1,2 kN/m

Distanza tra gli appoggi 3,5 m	0,84 kN/m
Distanza tra gli appoggi 4,0 m	0,8 kN/m
Distanza tra gli appoggi 5,0 m	0,55 kN/m
Distanza tra gli appoggi 6,0 m	0,4 kN/m

Impronta di CO2 (Product Carbon Footprint)

CO₂ Footprint (GWP)	8,9432 kg CO₂e
Data di rilevazione valore CO2	2025-05-27T00:00:00.000+0200
Declared Unit (LCA)	Metro

Declared Unit Quantity (LCA)	1
Impronta CO2 (GWP) dalla culla al cancello	8,9432 kg CO2e / 1 Metro

Dati tecnici

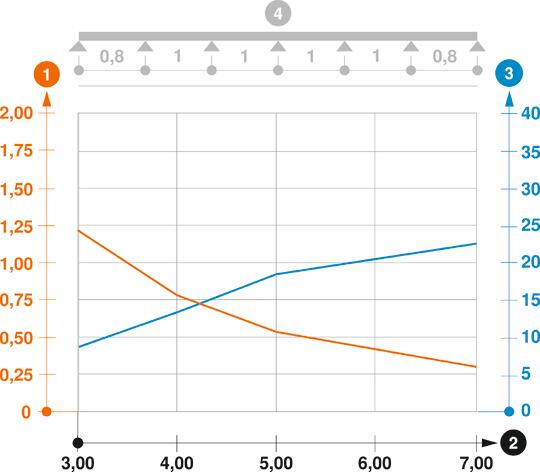

Diagramma di carico passerella portacavi tipo SKSU 110 con connettore tipo RLVA

Tutti i tipi

Tutti i tipi

Tipo	Lughezza.	Larghezza	Spessore lamiera	Mantenimento funzionale	Materiale	Superficie	N. art.	Quantità	Conf.	Prezzo di listino IVA escl.
SKSU 110 FT	3000 mm	100 mm	1,5 mm	no	Acciaio	zincato a caldo per immersione	6064795	m	3 m	89,73 CHF Prezzo / 1 m
SKSU 110 FT 6	6000 mm	100 mm	1,5 mm	no	Acciaio	zincato a caldo per immersione	6064810	m	6 m	92,48 CHF Prezzo / 1 m
SKSU 120 FT	3000 mm	200 mm	1,5 mm	no	Acciaio	zincato a caldo per immersione	6064833	m	3 m	115,84 CHF Prezzo / 1 m
SKSU 130 FT	3000 mm	300 mm	1,5 mm	no	Acciaio	zincato a caldo per immersione	6064884	m	3 m	137,70 CHF Prezzo / 1 m
SKSU 140 FT	3000 mm	400 mm	1,5 mm	no	Acciaio	zincato a caldo per immersione	6064922	m	3 m	147,12 CHF Prezzo / 1 m
SKSU 150 FT	3000 mm	500 mm	1,5 mm	no	Acciaio	zincato a caldo per immersione	6064965	m	3 m	163,47 CHF Prezzo / 1 m

Accessorio

Accessori del sistema

Prodotti	Tipo	ELDAS-No.	N. art.	Quantità	Conf.	Prezzo di listino IVA escl.

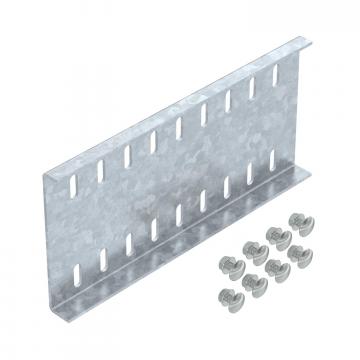

Giunto longitudinale esterno per SKSU 6000 mm	RLVA 110 FT	-----	6067057	pz	2 pz	17,37 CHF Prezzo / 1 pz
Coperchio con bussola girevole FT	DRL 100 FT	-----	6051340	m	3 m	38,51 CHF Prezzo / 1 m
Giunto di base DD	SSLB 100 DD	127 058 109	7070306	pz	20 pz	4,90 CHF Prezzo / 1 pz
Derivazione laterale 110 FT	RAA 110 FT	127 031 029	6042251	pz	1 pz	70,77 CHF Prezzo / 1 pz
Curva 90° 110 FT	RB 90 110 FT	127 032 129	6036830	pz	1 pz	99,54 CHF Prezzo / 1 pz
Curva di 45° 110 FT	RB 45 110 FT	127 031 679	6036330	pz	1 pz	91,96 CHF Prezzo / 1 pz
Curva ad angolazione regolabile 110 FT	RB W 110 FT	127 032 779	6037320	pz	1 pz	136,49 CHF Prezzo / 1 pz
Raccordo a T 110 FT	RT 110 FT	127 033 849	6038320	pz	1 pz	119,01 CHF Prezzo / 1 pz
Derivazione a croce 110 FT	RK 110 FT	127 033 299	7027451	pz	1 pz	151,76 CHF Prezzo / 1 pz
Separatore 110 DD	TSG 110 DD	127 063 699	6062335	m	3 m	23,03 CHF Prezzo / 1 m
