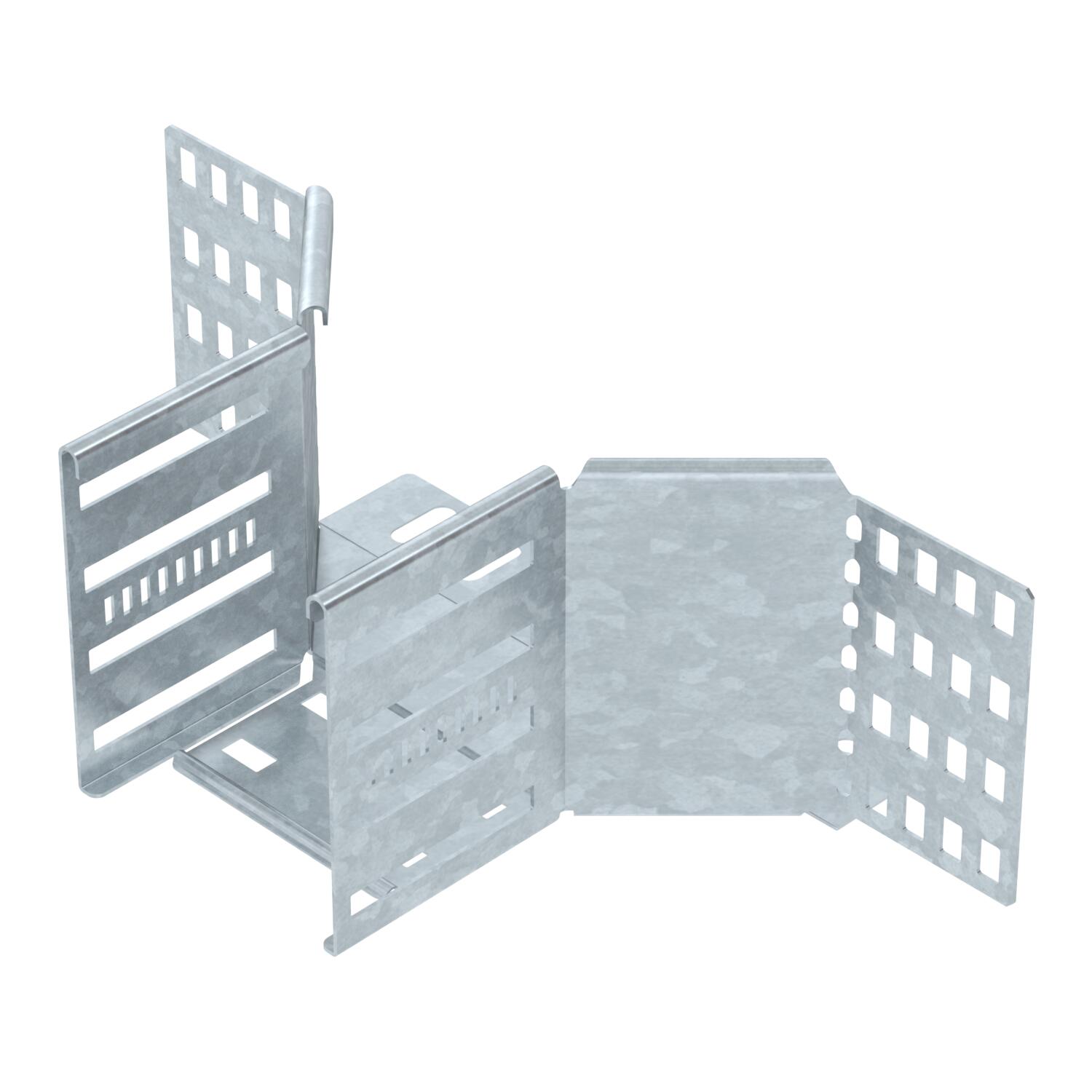

Derivazione laterale 110 FT

N. art. 6042251 | EAN 4012197342753 | ELDAS-No. 127 031 029

N. art. / Tipo

Larghezza

Colore	zinco

Torna alla panoramica

Descrizione del prodotto

Descrizione del prodotto

Derivazione laterale per realizzare una deviazione orizzontale o a croce, accessorio per passerelle portacavi a innesto e avvitabili con altezza bordo di 110 mm. Montaggio senza viti con morsetti doppi oppure connessione a vite con viti a testa tonda FRS e dadi con rondelle M6. Utilizzabile in ambienti interni ed esterni. Il materiale di fissaggio deve essere ordinato separatamente.

Dati tecnici

Dati tecnici

Acciaio inossidabile, decapato	no
Altezza	110 mm
Colore	zinco
Dimensione B	100 mm
Dimensionee	110x100
Foratura NATO	no
Impronta CO2 (GWP) dalla culla al cancello	1,6835 kg CO2e / 1 Pezzo
Larghezza	100 mm
Larghezza in uscita	100 mm
Mantenimento funzionale	no
Materiale	Acciaio

Quantità viti raccomandata	18 St.
Range di temperatura di esercizio max	120 °C
Range di temperatura di esercizio min.	-20 °C
Spessore lamiera	0,8 mm
Spessore longherone	1,25 mm
Spessore materiale piastra	0,8 mm
Superficie	zincato a caldo per immersione
Tipo di giunto sistema portacavi	avvitato/fissato
Versione a grande portata	no
Versione connettore	connettore integrato

Tutti i tipi

Tutti i tipi

Tipo	Larghezza	Colore	ELDAS-No.	N. art.	Quantità	Conf.	Prezzo di listino IVA escl.
RAA 110 FT	100 mm	zinco	127 031 029	6042251	pz	1 pz	69,48 CHF Prezzo / 1 pz
RAA 115 FT	150 mm	zinco	127 031 049	6042253	pz	1 pz	76,56 CHF Prezzo / 1 pz
RAA 120 FT	200 mm	zinco	127 031 079	6042255	pz	1 pz	81,31 CHF Prezzo / 1 pz
RAA 130 FT	300 mm	zinco	127 031 109	6042257	pz	1 pz	95,25 CHF Prezzo / 1 pz
RAA 140 FT	400 mm	zinco	127 031 139	6042259	pz	1 pz	142,51 CHF Prezzo / 1 pz
RAA 150 FT	500 mm	zinco	127 031 169	6042261	pz	1 pz	156,24 CHF Prezzo / 1 pz
RAA 160 FT	600 mm	zinco	127 031 199	6042263	pz	1 pz	164,05 CHF Prezzo / 1 pz

Accessorio

Accessori del sistema

Prodotti	Tipo	ELDAS-No.	N. art.	Quantità	Conf.	Prezzo di listino IVA escl.
Coperchio per derivazione laterale DD	RAAD 100 DD	127 034 589	6042431	pz	1 pz	69,57 CHF Prezzo / 1 pz

Accessori di montaggio

Prodotti	Tipo	ELDAS-No.	N. art.	Quantità	Conf.	Prezzo di listino IVA escl.
Morsetto doppio, montaggio accessori A2	DOP A2	-----	6035998	pz	10 pz	75,10 CHF Prezzo / 100 pz
Vite a testa tonda con dado flangiato, F	FRSB 6x12 F	127 090 009	6406122	pz	100 pz	36,11 CHF Prezzo / 100 pz
