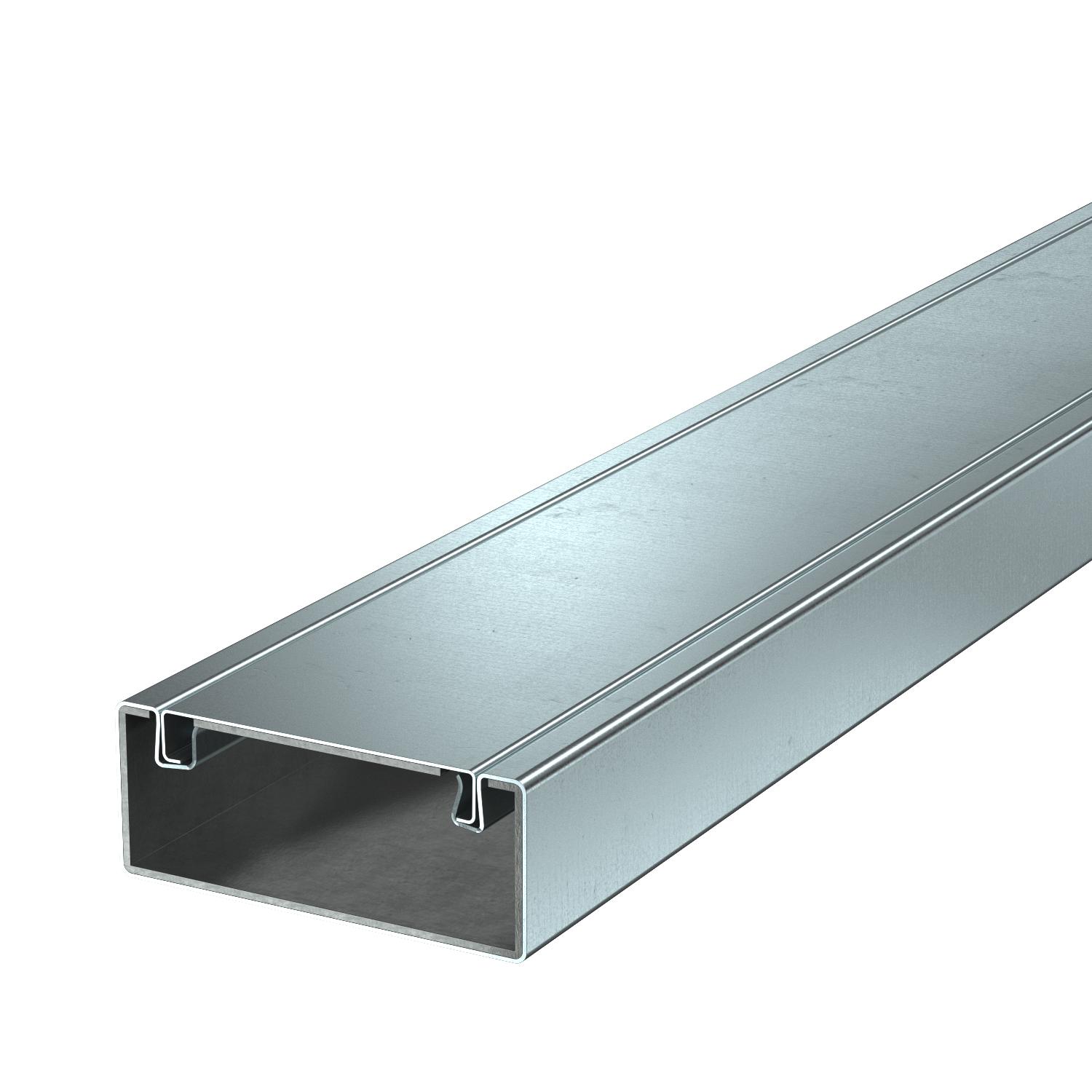

Goulotte coupe-feu avec tissu pare-feu PYROLINE® Rapid PLM, hauteur de goulotte 40 mm, FS 2000 | 100 | 40 | zinc

Goulotte coupe-feu avec tissu pare-feu PYROLINE® Rapid PLM, hauteur de goulotte 40 mm, FS

Réf. 7218004 | EAN 4012197351212

Réf. / Type	7218004 / PLM D 0410 FS

Longueur	2000 mm

Cote B	100 mm

Dimension H	40 mm

Coloris	zinc

Description du produit

Description du produit

Goulotte de montage en métal avec toile pare-feu intumescente pour poser les câbles sans risque d’incendie. Classifiée comme goulotte de montage El30, El60 et El90 selon la norme EN 13501-2, contrôlée selon la norme EN 1366-5. La goulotte de montage prévient la propagation du feu et protège des conséquences d’un feu de câble pendant la période classifiée.
Adaptée pour le montage direct au mur et au plafond et le montage sous les planchers systèmes ou sur les systèmes supports. Montage de joints sans outils avec l’éclisse couvre-joints PLM SI. Seules des pièces de forme préconfectionnées et homologuées peuvent être utilisées. Le couvercle est verrouillé sans outil et permet une inspection et une installation ultérieure rapides. Montage possible du couvercle en quinconce pour une liaison équipotentielle continue sur toute la longueur du conduit.
Pas de maintien de la fonction électrique au sens de la norme DIN 4102 partie 12 !

Caractéristiques techniques

Caractéristiques techniques

Avec perforation	oui
Classification EI - Goulotte d’installation	90
Coloris	zinc

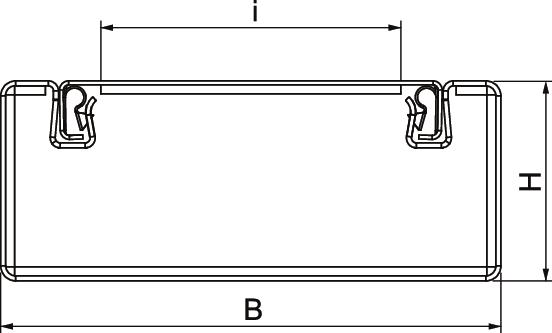

Cote B	100 mm
Cote i	62 mm
Dimension	40x100x2000
Dimension H	40 mm
Empreinte CO2 (GWP) du berceau à la porte	1,6285 kg CO2e / 1 Mètre
Fixation du couvercle	autres
Gaine	acier
Hauteur	40 mm

Hauteur intérieure	34 mm
Indice de protection code IK	IK10
Largeur	100 mm
Largeur intérieure	94 mm
Longueur	2000 mm
Matériau	acier
Nombre de faces traitées par flambage	4
Section utile	1780 mm²
Séparateurs possibles	oui
Surface	galvanisé sendzimir

Tous les types

Tous les types

Type	Longueur	Cote B	Dimension H	Coloris	Réf.	Quantité	Plus petite unité de vente	Prix de tarif TVA excl.
PLM D 0410 FS	2000 mm	100 mm	40 mm	zinc	7218004	m	2 m	178,97 CHF Prix / 1 m

Accessoires

Accessoires du système

Produits	Type	ELDAS-No.	Réf.	Quantité	Plus petite unité de vente	Prix de tarif TVA excl.

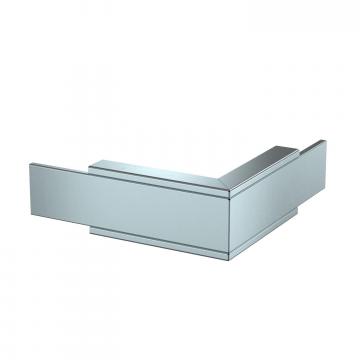

Angle extérieur, hauteur de goulotte 40 mm, FS	PLM EC 0410 FS	-----	7218038	Pièce	1 Pièce	218,59 CHF Prix / 1 Pièce

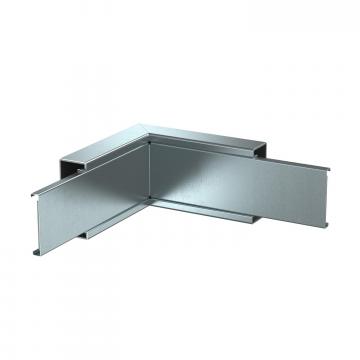

Angle intérieur, hauteur de goulotte 40 mm, FS	PLM IC 0410 FS	-----	7218050	Pièce	1 Pièce	178,08 CHF Prix / 1 Pièce

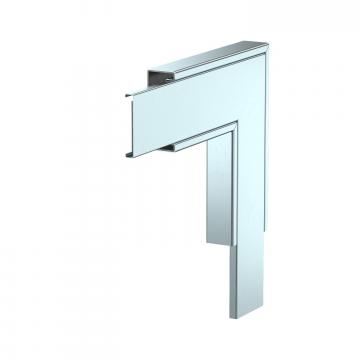

Angle plat, hauteur de goulotte 40 mm, FS	PLM FA 0410 FS	-----	7218062	Pièce	1 Pièce	178,45 CHF Prix / 1 Pièce

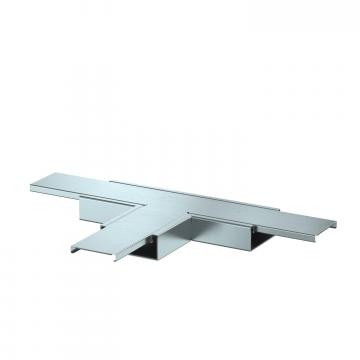

Té de dérivation, hauteur de goulotte 40 mm, FS	PLM TB 0410 FS	-----	7218074	Pièce	1 Pièce	224,32 CHF Prix / 1 Pièce

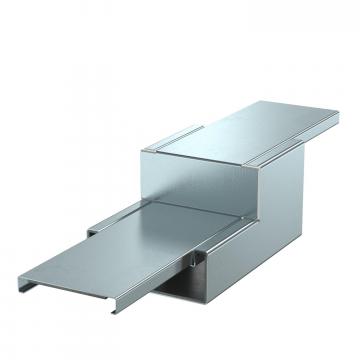

Réducteur droit, d’une hauteur de goulotte de 80 mm à 40 mm, FS	PLM RP 0810 FS	-----	7218098	Pièce	1 Pièce	167,43 CHF Prix / 1 Pièce

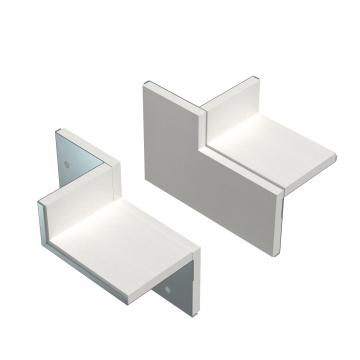

Kit de raccord sur mur deux côtés pour montage en angle, hauteur de goulotte 40 mm, FS	PLM CC 0410 FS	-----	7218134	Pièce	1 Pièce	104,62 CHF Prix / 1 Pièce

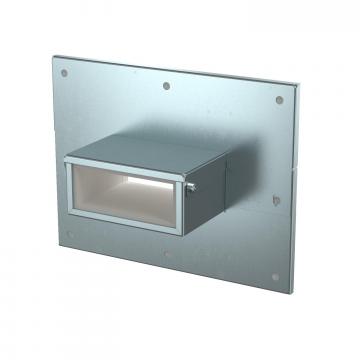

Embase murale à 3 et 4 côtés, hauteur de goulotte 40 mm, FS	PLM WC 0410 FS	-----	7218122	Pièce	1 Pièce	130,79 CHF Prix / 1 Pièce

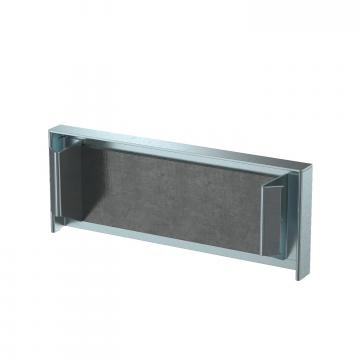

Embout, hauteur de goulotte 40 mm, FS	PLM EP 0410 FS	-----	7218086	Pièce	1 Pièce	37,70 CHF Prix / 1 Pièce

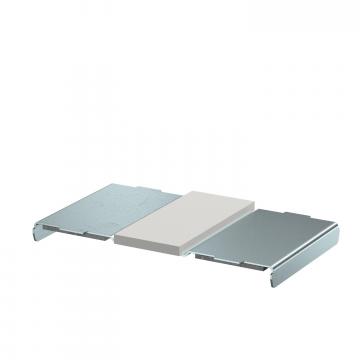

Support de couvercle, largeur de goulotte 100 mm	PLM LS 100	-----	7218034	Pièce	1 Pièce	11,21 CHF Prix / 1 Pièce

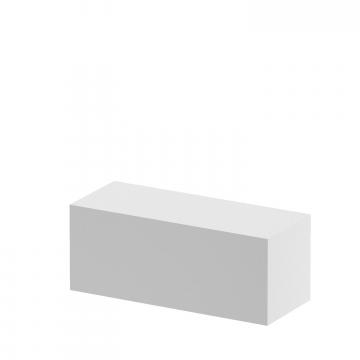

Joint en mousse, hauteur de goulotte 40 mm	PLM CO 0410	-----	7218158	Pièce	1 Pièce	6,26 CHF Prix / 1 Pièce
Étrier à câble pour montage mural, hauteur de goulotte 40 mm	PLM WB 0410 FS	-----	7218152	Pièce	10 Pièce	6,62 CHF Prix / 1 Pièce

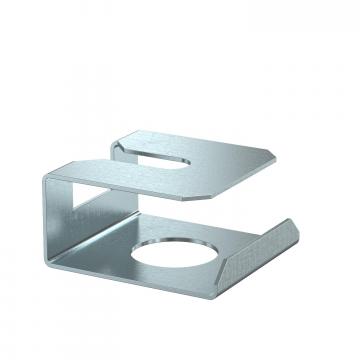

Étrier à câble pour montage au plafond, hauteur de goulotte 40 mm	PLM CB 0410 FS	-----	7218146	Pièce	10 Pièce	5,48 CHF Prix / 1 Pièce

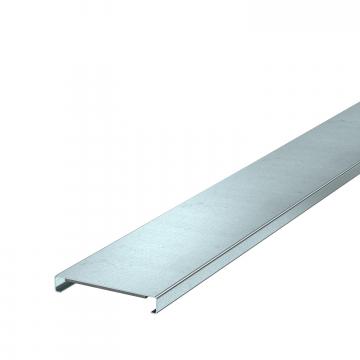

Couvercle de goulotte coupe-feu, largeur de goulotte 100 mm, FS	PLM LI 100 FS	-----	7218020	m	2 m	38,84 CHF Prix / 1 m

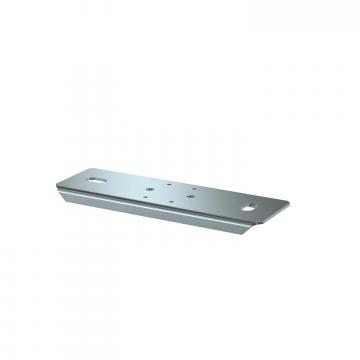

Support, largeur de goulotte 100 mm, FS	PLM SU 100 FS	-----	7218164	Pièce	1 Pièce	24,46 CHF Prix / 1 Pièce

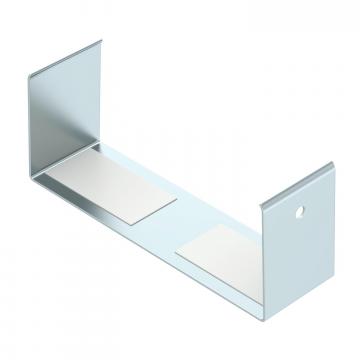

Couvercle de couvre-joint, hauteur de goulotte 40 mm	PLM SV 0410 FS	-----	7218176	Pièce	1 Pièce	13,70 CHF Prix / 1 Pièce
Séparateur 30 FS	TSG 30 FS	127 013 609	6062050	m	3 m	6,07 CHF Prix / 1 m

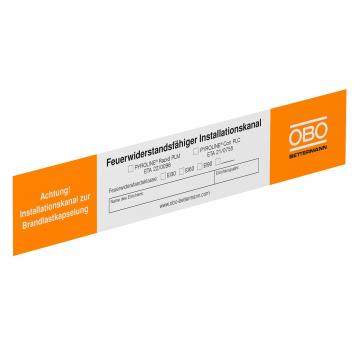

Plaque d'identification	IP PYL DE	-----	7214740	Pièce	10 Pièce	8,25 CHF Prix / 1 Pièce

Accessoires de montage

Produits	Type	ELDAS-No.	Réf.	Quantité	Plus petite unité de vente	Prix de tarif TVA excl.
Enduit endothermique PYROCOAT® ASX en cartouche	ASX-K	171 522 100	7202310	Pièce	1 Pièce	44,21 CHF Prix / 1 Pièce

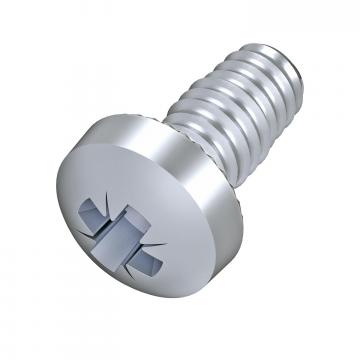

Vis d'éclisse	PLM SF 4x8	-----	3498092	Pièce	100 Pièce	28,74 CHF Prix / 100 Pièce
Pince de fixation RKV3V	RKV3V	127 549 004	6288700	Pièce	20 Pièce	0,64 CHF Prix / 1 Pièce
