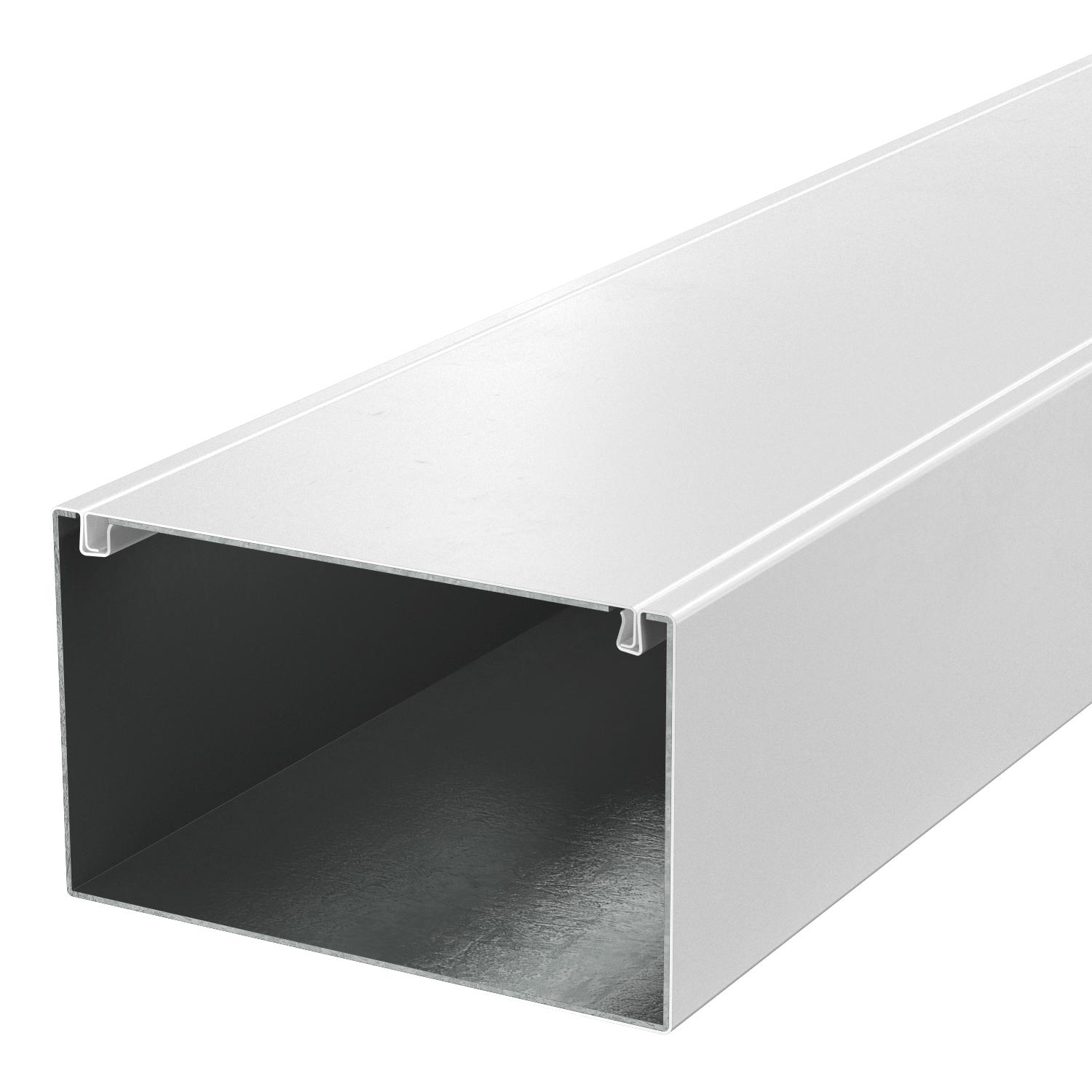

Goulotte coupe-feu avec tissu pare-feu PYROLINE® Rapid PLM, hauteur de goulotte 120 mm, blanc pur
Réf. 7218014 | EAN 4012197351311
- Description du produit
-
Description du produitGoulotte de montage en métal avec toile pare-feu intumescente pour poser les câbles sans risque d’incendie. Classifiée comme goulotte de montage El30, El60 et El90 selon la norme EN 13501-2, contrôlée selon la norme EN 1366-5. La goulotte de montage prévient la propagation du feu et protège des conséquences d’un feu de câble pendant la période classifiée.
Adaptée pour le montage direct au mur et au plafond et le montage sous les planchers systèmes ou sur les systèmes supports. Montage de joints sans outils avec l’éclisse couvre-joints PLM SI. Seules des pièces de forme préconfectionnées et homologuées peuvent être utilisées. Le couvercle est verrouillé sans outil et permet une inspection et une installation ultérieure rapides. Montage possible du couvercle en quinconce pour une liaison équipotentielle continue sur toute la longueur du conduit.
Pas de maintien de la fonction électrique au sens de la norme DIN 4102 partie 12 !
-
- Caractéristiques techniques
-
Caractéristiques techniques

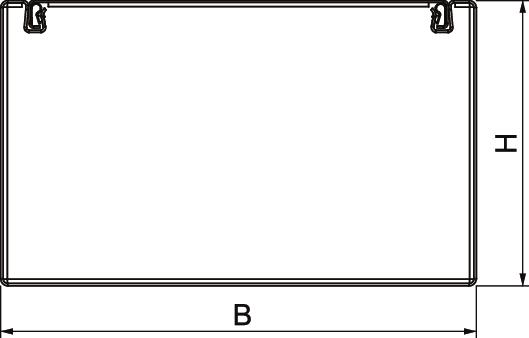

Avec perforation oui Classification EI - Goulotte d’installation 90 Coloris blanc pur; RAL 9010 Cote B 200 mm Cote i 162 mm Dimension 120x200x2000 Dimension H 120 mm Empreinte CO2 (GWP) du berceau à la porte 3,2626 kg CO2e / 1 Mètre Fixation du couvercle autres Gaine acier Hauteur 120 mm Hauteur intérieure 114 mm Indice de protection code IK IK10 Largeur 200 mm Largeur intérieure 194 mm Longueur 2000 mm Matériau acier Nombre de faces traitées par flambage 4 Section utile 18500 mm² Séparateurs possibles oui Surface revêtement par poudrage - Tous les types
-
Accessoires du système
Produits Type ELDAS-No. Réf. Quantité Plus petite unité de vente Prix de tarif TVA excl.

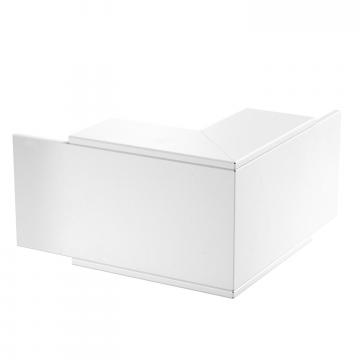

Angle extérieur, hauteur de goulotte 120 mm, blanc pur
PLM EC 1220 RW ----- 7218048 1 Pièce 392,52 CHF Prix / 1 Pièce

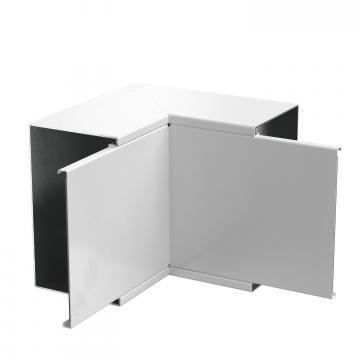

Angle intérieur, hauteur de goulotte 120 mm, blanc pur
PLM IC 1220 RW ----- 7218060 1 Pièce 325,93 CHF Prix / 1 Pièce

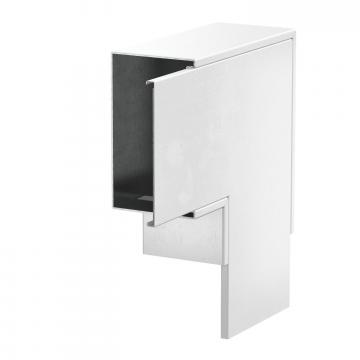

Angle plat, hauteur de goulotte 120 mm, blanc pur
PLM FA 1220 RW ----- 7218072 1 Pièce 376,35 CHF Prix / 1 Pièce

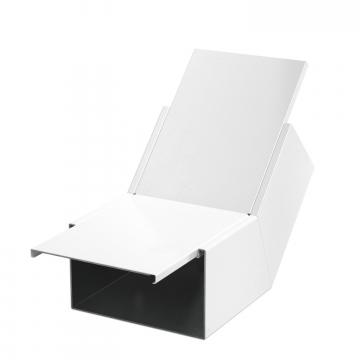

Coude vertical concave, hauteur de goulotte 120 mm, blanc pur
PLM BR 1220 RW ----- 7218120 1 Pièce 419,01 CHF Prix / 1 Pièce

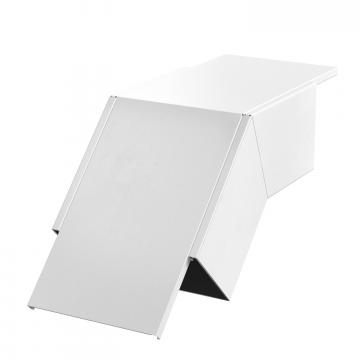

Coude vertical convexe, hauteur de goulotte 120 mm, blanc pur
PLM BF 1220 RW ----- 7218112 1 Pièce 419,01 CHF Prix / 1 Pièce

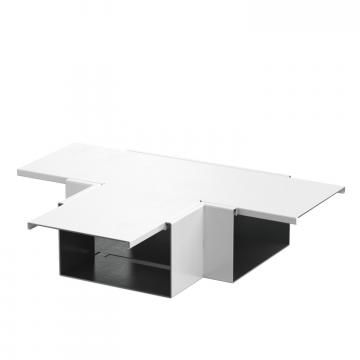

Té de dérivation, hauteur de goulotte 120 mm, blanc pur
PLM TB 1220 RW ----- 7218084 1 Pièce 441,93 CHF Prix / 1 Pièce

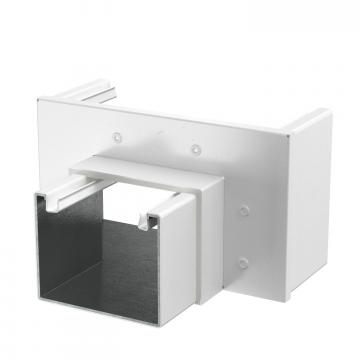

Réducteur droit, d’une hauteur de goulotte de 120 mm à 80 mm, blanc pur
PLM RP 1220 RW ----- 7218104 1 Pièce 228,87 CHF Prix / 1 Pièce

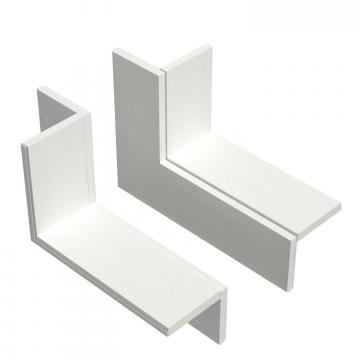

Kit de raccord sur mur deux côtés pour montage en angle, hauteur de goulotte 120 mm, blanc pur
PLM CC 1220 RW ----- 7218144 1 Pièce 213,91 CHF Prix / 1 Pièce

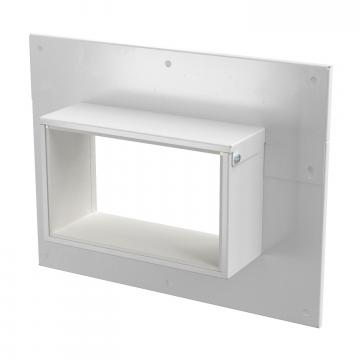

Embase murale à 3 et 4 côtés, hauteur de goulotte 120 mm, blanc pur
PLM WC 1220 RW ----- 7218132 1 Pièce 309,31 CHF Prix / 1 Pièce

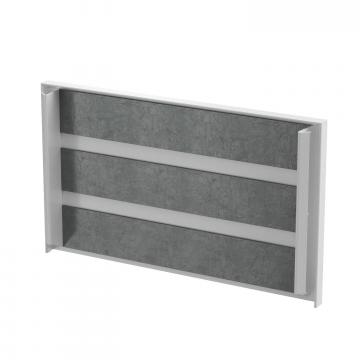

Embout, hauteur de goulotte 120 mm, blanc pur
PLM EP 1220 RW ----- 7218096 1 Pièce 100,56 CHF Prix / 1 Pièce
Support de couvercle, largeur de goulotte 200 mm
PLM LS 200 ----- 7218036 1 Pièce 22,43 CHF Prix / 1 Pièce
Joint en mousse, hauteur de goulotte 120 mm
PLM CO 1220 ----- 7218162 1 Pièce 7,48 CHF Prix / 1 Pièce
Étrier à câble pour montage mural, hauteur de goulotte 120 mm
PLM WB 1220 FS ----- 7218156 10 Pièce 14,34 CHF Prix / 1 Pièce
Étrier à câble pour montage au plafond, hauteur de goulotte 120 mm
PLM CB 1220 FS ----- 7218150 10 Pièce 8,86 CHF Prix / 1 Pièce

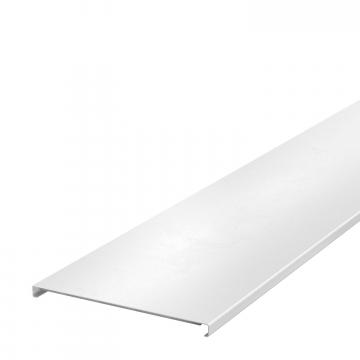

Couvercle de goulotte coupe-feu, largeur de goulotte 200 mm, blanc pur
PLM LI 200 RW ----- 7218026 2 m 109,29 CHF Prix / 1 m

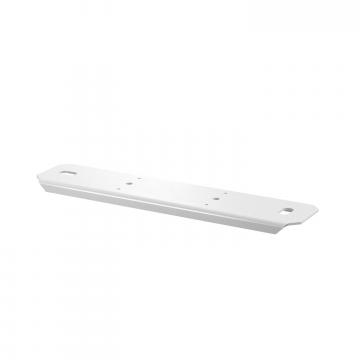

Support, largeur de goulotte 200 mm, blanc pur
PLM SU 200 RW ----- 7218170 1 Pièce 55,13 CHF Prix / 1 Pièce

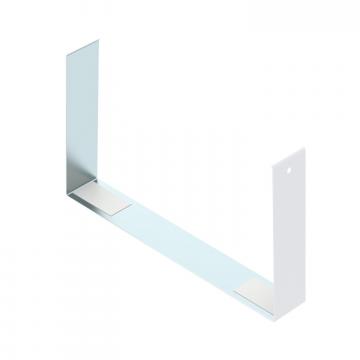

Couvercle de couvre-joint, hauteur de goulotte 120 mm
PLM SV 1220 RW ----- 7218186 1 Pièce 28,95 CHF Prix / 1 Pièce
Séparateur 110 FS
TSG 110 FS 127 013 639 6062122 3 m 16,72 CHF Prix / 1 m
Plaque d'identification
IP PYL DE ----- 7214740 10 Pièce 8,25 CHF Prix / 1 Pièce Accessoires de montage
Produits Type ELDAS-No. Réf. Quantité Plus petite unité de vente Prix de tarif TVA excl.
Enduit endothermique PYROCOAT® ASX en cartouche
ASX-K 171 522 100 7202310 1 Pièce 44,21 CHF Prix / 1 Pièce
Vis d'éclisse
PLM SF 4x8 ----- 3498092 100 Pièce 28,74 CHF Prix / 100 Pièce
Pince de fixation RKV3V
RKV3V 127 549 004 6288700 20 Pièce 0,64 CHF Prix / 1 Pièce - Téléchargements
-
Fiche technique PLM D 1220 RW / 7218014 , 0.20MB , pdfCatalogue Fire protection ducts , 8.99MB , pdfDéclaration de conformité UE PLM D 1220 RW / 7218014 , 0.21MB , pdfDéclaration de performance PLM D 1220 RW / 7218014 , 0.78MB , pdfREACH Déclaration de conformité PLM D 1220 RW / 7218014 , 0.12MB , pdfRoHS Déclaration de conformité PLM D 1220 RW / 7218014 , 0.13MB , pdfCertificat d'agrément PYROLINE® Rapid PLM , 2.15MB , pdf
