Échelle à câbles LG 110, 6 m VS FS 6000 | 500 | 1,5 | non | acier | galvanisé sendzimir

Échelle à câbles LG 110, 6 m VS FS

Réf. 6216451 | EAN 4012195065333 | ELDAS-No. 127 000 339

Réf. / Type

Longueur	6000 mm

Largeur

Épaisseur de longeron	1,5 mm

Sécurité de fonctionnement	non

Matériau	acier

Surface	galvanisé sendzimir

Description du produit

Description du produit

Échelle à câbles avec longeron latéral perforé d'une hauteur latérale de 110 mm, avec échelons rivetés à profilé en C ouvert vers le haut.
Atténuation magnétique du blindage sans couvercle 10 dB, avec couvercle 15 dB.

L'échelle à câbles est livrée repliée.

Vous trouverez la bride de fixation rapide adaptée de type 2056 dans la section des systèmes d'échelles verticales.

Caractéristiques techniques

Caractéristiques techniques

Acier inoxydable, décapé	non
Coloris	zinc
Cote B	500 mm
Dimension	110x500x6000
Dimension	110x500x6000
Distance entre les échelons	300 mm
Distance entre support 2,0m	3,1 kN/m
Distance entre support 4,0m	0,65 kN/m
Distance entre support 4,5m	0,55 kN/m
Distance entre support 5,0m	0,5 kN/m
Distance entre support 6,0m	0,15 kN/m
Distance entre supports 2,5m	2 kN/m
Distance entre supports 3,0m	1,4 kN/m
Distance entre supports 3,5m	0,9 kN/m
Empreinte CO2 (GWP) du berceau à la porte	10,7229 kg CO2e / 1 Mètre

Épaisseur de longeron	1,5 mm
Fente de l’échelon	16,50
Fixation des échelons	à rivets aveugles
Hauteur	110 mm
Largeur	500 mm
Longueur	6000 mm
Matériau	acier
Modèle d'échelons	Profilé perforé
Modèle de longeron latéral	Profilé plat
Modèle longue portée	non
Perforation latérale	oui
Section utile	475 cm²
Section utile	47500 mm²
Sécurité de fonctionnement	non
Surface	galvanisé sendzimir

Caractéristiques techniques

Diagramme de charge de l'échelle à câbles LG 110 VS

Charge admissible de chemins de câbles/d'échelles à câbles en kN/m sans charge d'homme
Portée en m
Déflexion de longeron en mm avec kN/m autorisé
Schéma de charge pour le procédé de contrôle
Courbe de charge avec largeur du chemin de câbles/de l'échelle à câbles en mm
Courbe de déflexion de longeron en fonction de l'espacement d'appui

Tous les types

Tous les types

Type	Longueur	Largeur	Épaisseur de longeron	Sécurité de fonctionnement	Matériau	Surface	ELDAS-No.	Réf.	Quantité	Plus petite unité de vente	Prix de tarif TVA excl.
LG 112 VS 6 FS	6000 mm	200 mm	1,5 mm	non	acier	galvanisé sendzimir	127 000 309	6216442	m	6 m	54,17 CHF Prix / 1 m
LG 113 VS 6 FS	6000 mm	300 mm	1,5 mm	non	acier	galvanisé sendzimir	127 000 319	6216445	m	6 m	56,00 CHF Prix / 1 m
LG 114 VS 6 FS	6000 mm	400 mm	1,5 mm	non	acier	galvanisé sendzimir	127 000 329	6216448	m	6 m	58,56 CHF Prix / 1 m
LG 115 VS 6 FS	6000 mm	500 mm	1,5 mm	non	acier	galvanisé sendzimir	127 000 339	6216451	m	6 m	60,95 CHF Prix / 1 m
LG 116 VS 6 FS	6000 mm	600 mm	1,5 mm	non	acier	galvanisé sendzimir	127 000 349	6216454	m	6 m	63,85 CHF Prix / 1 m

Accessoires

Accessoires du système

Produits	Type	ELDAS-No.	Réf.	Quantité	Plus petite unité de vente	Prix de tarif TVA excl.
Couvercle avec verrou tournant FS	DRL 500 FS	127 013 069	6052509	m	3 m	76,40 CHF Prix / 1 m
Raccord droit LVG FS	LVG 110 FS	127 008 029	6216545	Pièce	10 Pièce	9,35 CHF Prix / 1 Pièce
Raccord coudé 110 FS	LWVG 110 FS	127 008 039	6216587	Pièce	10 Pièce	9,51 CHF Prix / 1 Pièce
Raccord articulé 110 FS	LGVG 110 FS	127 008 049	6216650	Pièce	10 Pièce	22,44 CHF Prix / 1 Pièce
Éclisse multifonction FS	LMFV 1150 FS	127 098 239	6225756	Pièce	1 Pièce	93,99 CHF Prix / 1 Pièce

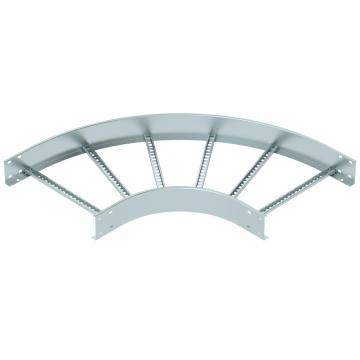

Coude à 90° 110 FS	LB 90 1150 R3 FS	127 004 549	6225128	Pièce	1 Pièce	227,90 CHF Prix / 1 Pièce

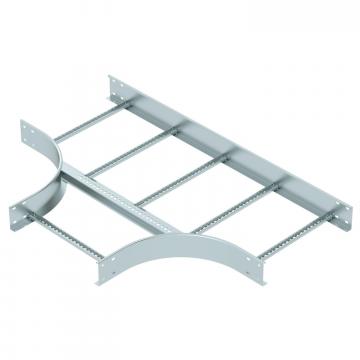

Pièce en Té 110 FS	LT 1150 R3 FS	127 066 089	6225296	Pièce	1 Pièce	519,73 CHF Prix / 1 Pièce

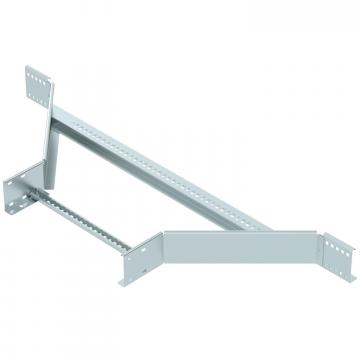

Dérivation en Té 110 FS	LAA 1150 R3 FS	-----	6225916	Pièce	1 Pièce	448,41 CHF Prix / 1 Pièce
Élément de coude articulé 110 FS	LGBE 1150 FS	-----	6225496	Pièce	1 Pièce	118,53 CHF Prix / 1 Pièce
Embout de protection d'extrémité	SKH 110 OR	127 008 369	6222553	Paire	20 Paire	5,59 CHF Prix / 1 Paire
Pièce de raccordement FS	LAS 110 FS	-----	6221416	Pièce	10 Pièce	10,76 CHF Prix / 1 Pièce
Séparateur 85 FS	TSG 85 FS	127 013 629	6062114	m	3 m	11,54 CHF Prix / 1 m
Tôle d'angle FS	LEB 25 FS	-----	6221203	Pièce	1 Pièce	28,49 CHF Prix / 1 Pièce
Tôle d'angle FS	LEB 50 FS	-----	6221246	Pièce	1 Pièce	51,84 CHF Prix / 1 Pièce
Tôle de fond FS	ELB-L 50 FS	-----	6103316	m	3 m	44,26 CHF Prix / 1 m
