Échelle à câbles LG 110, 6 m VS FS
Réf. 6216448 | EAN 4012195065326 | ELDAS-No. 127 000 329
- Description du produit
-
Description du produitÉchelle à câbles avec longeron latéral perforé d'une hauteur latérale de 110 mm, avec échelons rivetés à profilé en C ouvert vers le haut.
Atténuation magnétique du blindage sans couvercle 10 dB, avec couvercle 15 dB.
L'échelle à câbles est livrée repliée.
Vous trouverez la bride de fixation rapide adaptée de type 2056 dans la section des systèmes d'échelles verticales.
-
- Caractéristiques techniques
-
Caractéristiques techniques
Acier inoxydable, décapé non Coloris zinc Cote B 400 mm Dimension 110x400x6000 Dimension 110x400x6000 Distance entre les échelons 300 mm Distance entre support 2,0m 3,1 kN/m Distance entre support 4,0m 0,65 kN/m Distance entre support 4,5m 0,55 kN/m Distance entre support 5,0m 0,5 kN/m Distance entre support 6,0m 0,15 kN/m Distance entre supports 2,5m 2 kN/m Distance entre supports 3,0m 1,4 kN/m Distance entre supports 3,5m 0,9 kN/m Empreinte CO2 (GWP) du berceau à la porte 10,1572 kg CO2e / 1 Mètre Épaisseur de longeron 1,5 mm Fente de l’échelon 16,50 Fixation des échelons à rivets aveugles Hauteur 110 mm Largeur 400 mm Longueur 6000 mm Matériau acier Modèle d'échelons Profilé perforé Modèle de longeron latéral Profilé plat Modèle longue portée non Perforation latérale oui Section utile 378 cm² Section utile 37800 mm² Sécurité de fonctionnement non Surface galvanisé sendzimir Caractéristiques techniques
Diagramme de charge de l'échelle à câbles LG 110 VS
-
Charge admissible de chemins de câbles/d'échelles à câbles en kN/m sans charge d'homme
-
Portée en m
-
Déflexion de longeron en mm avec kN/m autorisé
-
Schéma de charge pour le procédé de contrôle
-
Courbe de charge avec largeur du chemin de câbles/de l'échelle à câbles en mm
-
Courbe de déflexion de longeron en fonction de l'espacement d'appui
-
- Tous les types
-
Tous les types
-
Accessoires du système
Produits Type ELDAS-No. Réf. Quantité Plus petite unité de vente Prix de tarif TVA excl.
Couvercle avec verrou tournant FS
DRL 400 FS 127 013 059 6052401 3 m 56,98 CHF Prix / 1 m
Raccord droit LVG FS
LVG 110 FS 127 008 029 6216545 10 Pièce 9,35 CHF Prix / 1 Pièce
Raccord coudé 110 FS
LWVG 110 FS 127 008 039 6216587 10 Pièce 9,51 CHF Prix / 1 Pièce
Raccord articulé 110 FS
LGVG 110 FS 127 008 049 6216650 10 Pièce 22,44 CHF Prix / 1 Pièce
Éclisse multifonction FS
LMFV 1140 FS 127 098 229 6225754 1 Pièce 92,51 CHF Prix / 1 Pièce

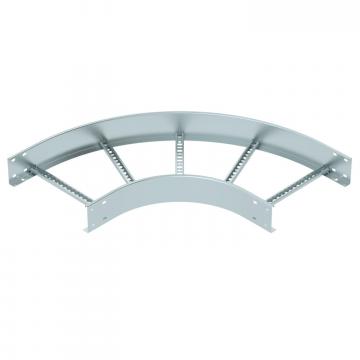

Coude à 90° 110 FS
LB 90 1140 R3 FS 127 004 539 6225126 1 Pièce 215,89 CHF Prix / 1 Pièce

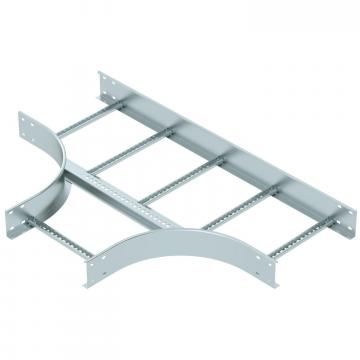

Pièce en Té 110 FS
LT 1140 R3 FS 127 066 079 6225294 1 Pièce 515,62 CHF Prix / 1 Pièce

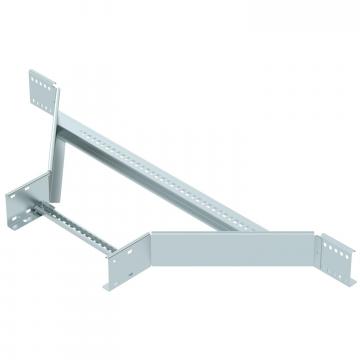

Dérivation en Té 110 FS
LAA 1140 R3 FS ----- 6225914 1 Pièce 445,27 CHF Prix / 1 Pièce
Élément de coude articulé 110 FS
LGBE 1140 FS ----- 6225494 1 Pièce 117,57 CHF Prix / 1 Pièce
Embout de protection d'extrémité
SKH 110 OR 127 008 369 6222553 20 Paire 5,59 CHF Prix / 1 Paire
Pièce de raccordement FS
LAS 110 FS ----- 6221416 10 Pièce 10,76 CHF Prix / 1 Pièce
Séparateur 85 FS
TSG 85 FS 127 013 629 6062114 3 m 11,54 CHF Prix / 1 m
Tôle d'angle FS
LEB 25 FS ----- 6221203 1 Pièce 28,49 CHF Prix / 1 Pièce
Tôle d'angle FS
LEB 50 FS ----- 6221246 1 Pièce 51,84 CHF Prix / 1 Pièce
Tôle de fond FS
ELB-L 40 FS ----- 6103286 3 m 35,21 CHF Prix / 1 m - Téléchargements
-
