Échelle à câbles LCIS 60, 6 m C30 FT 6000 | 600 | 1,5 | non

Échelle à câbles LCIS 60, 6 m C30 FT

Réf. 6209651 | EAN 4012196431847

Réf. / Type

Longueur	6000 mm

Largeur

Épaisseur de longeron	1,5 mm

Sécurité de fonctionnement	non

Description du produit

Description du produit

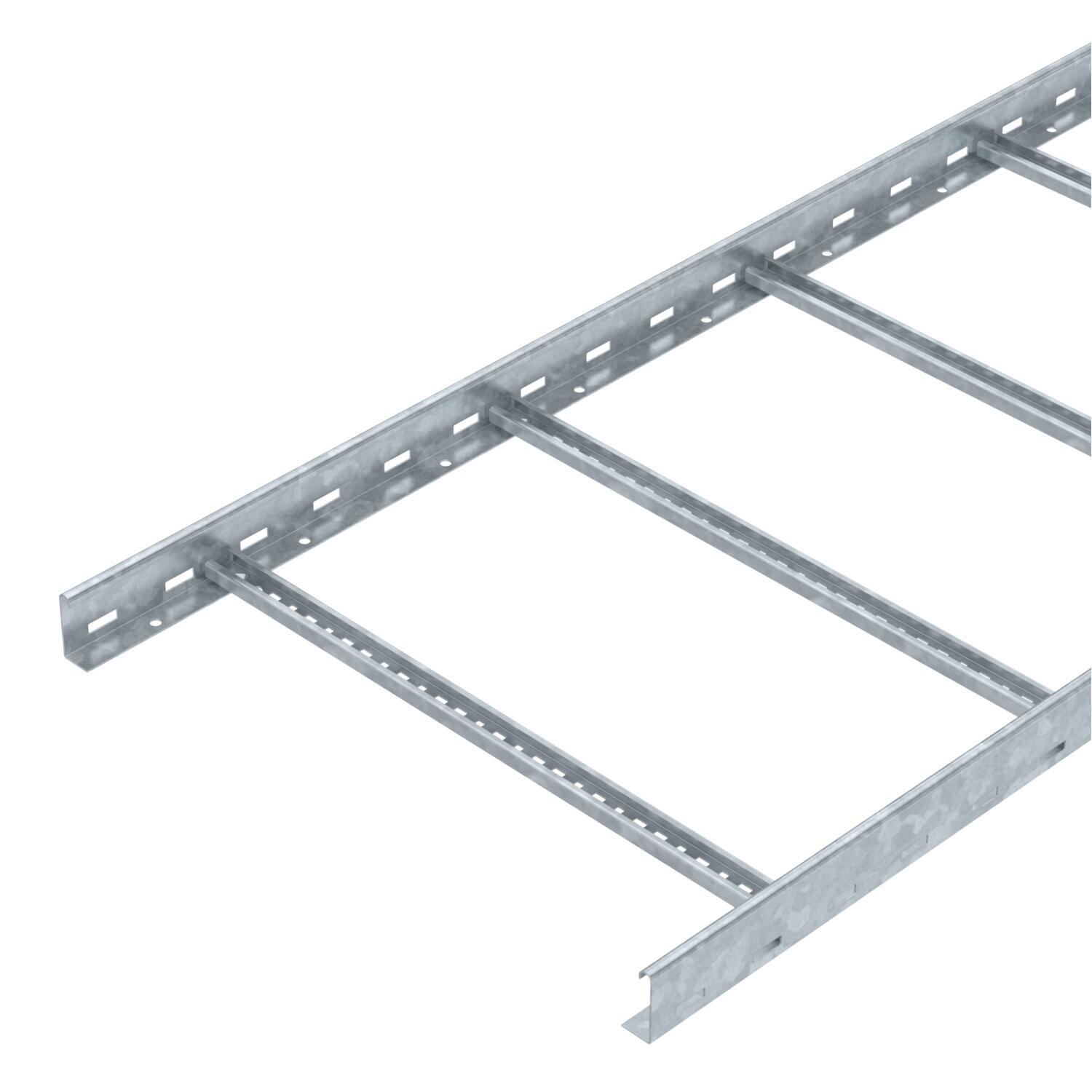

Échelle à câbles d'une hauteur latérale de 60 mm avec échelons soudés à profilé C30 ouvert vers le haut. Longeron latéral enroulé pour le renforcement et la protection des bords. La fixation sur console s'effectue avec des pièces de serrage de type LKS 40. La fente de l'échelon mesure 16,5 mm. La bride de fixation correspondante est de type 2056.
Atténuation magnétique du blindage sans couvercle 10 dB, avec couvercle 15 dB.

Caractéristiques techniques

Caractéristiques techniques

Acier inoxydable, décapé	non
Coloris	zinc
Dimension	60x600x6000
Distance entre les échelons	300 mm
Épaisseur de longeron	1,5 mm
Fixation des échelons	soudé
Matériau	acier
Modèle d'échelons	Profilé perforé

Modèle de longeron latéral	Profilé plat
Modèle longue portée	non
Perforation latérale	oui
Section utile	24000 mm²
Section utile	240 cm²
Sécurité de fonctionnement	non
Surface	galvanisé à chaud par trempage

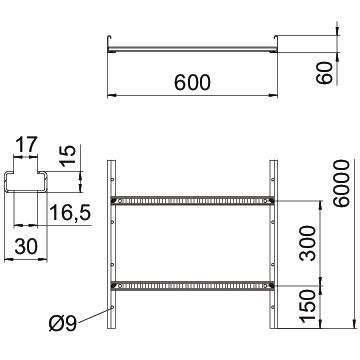

Dimensions

Cote B	600 mm
Fente de l’échelon	16,50
Hauteur	60 mm

Largeur	600 mm
Longueur	6000 mm

Charges

Distance entre support 1,5m	3,3 kN/m
Distance entre support 2,0m	2 kN/m
Distance entre support 4,0m	0,4 kN/m
Distance entre support 4,5m	0,3 kN/m

Distance entre support 5,0m	0,2 kN/m
Distance entre supports 2,5m	1,3 kN/m
Distance entre supports 3,0m	1 kN/m
Distance entre supports 3,5m	0,78 kN/m

Empreinte CO2 (Product Carbon Footprint)

CO₂ Footprint (GWP)	8,4316 kg CO₂e
Date de détermination valeur CO2	2025-05-14T00:00:00.000+0200
Declared Unit (LCA)	Mètre

Declared Unit Quantity (LCA)	1
Empreinte CO2 (GWP) du berceau à la porte	8,4316 kg CO2e / 1 Mètre

Caractéristiques techniques

Diagramme de charge de l'échelle à câbles de type LCIS 60

Tous les types

Tous les types

Type	Longueur	Largeur	Épaisseur de longeron	Sécurité de fonctionnement	Réf.	Quantité	Plus petite unité de vente	Prix de tarif TVA excl.
LCIS 620 6 FT	6000 mm	200 mm	1,5 mm	non	6209643	m	6 m	62,89 CHF Prix / 1 m
LCIS 630 6 FT	6000 mm	300 mm	1,5 mm	non	6209645	m	6 m	67,54 CHF Prix / 1 m
LCIS 640 6 FT	6000 mm	400 mm	1,5 mm	non	6209647	m	6 m	72,23 CHF Prix / 1 m
LCIS 650 6 FT	6000 mm	500 mm	1,5 mm	non	6209649	m	6 m	75,53 CHF Prix / 1 m
LCIS 660 6 FT	6000 mm	600 mm	1,5 mm	non	6209651	m	6 m	79,19 CHF Prix / 1 m

Accessoires

Accessoires du système

Produits	Type	ELDAS-No.	Réf.	Quantité	Plus petite unité de vente	Prix de tarif TVA excl.
Couvercle avec verrou tournant FT	DRL 600 FT	-----	6051472	m	3 m	115,22 CHF Prix / 1 m
Raccord droit FT	LVG 60 FT	127 058 019	6208843	Pièce	10 Pièce	6,72 CHF Prix / 1 Pièce
Raccord articulé FT	LGVG 60 FT	127 058 069	6208944	Pièce	10 Pièce	20,66 CHF Prix / 1 Pièce
Éclisse de dilatation	LDVG 60 FT	-----	6208970	Pièce	2 Pièce	22,51 CHF Prix / 1 Pièce
Éclisse multifonction FT	LMFV 660 FT	127 098 199	6225738	Pièce	1 Pièce	99,44 CHF Prix / 1 Pièce
Coude à 90° 60 FT	LB 90 660 R3 FT	127 004 059	6225070	Pièce	1 Pièce	313,86 CHF Prix / 1 Pièce
Pièce en Té 60 FS	LT 660 R3 FT	127 066 399	6225238	Pièce	1 Pièce	608,94 CHF Prix / 1 Pièce
Dérivation 60 FT	LAA 660 R3 FT	-----	6225878	Pièce	1 Pièce	506,66 CHF Prix / 1 Pièce
Élément de coude articulé 60 FT	LGBE 660 FT	-----	6225478	Pièce	1 Pièce	147,54 CHF Prix / 1 Pièce
Embout de protection 60	SKH 60 OR	127 008 359	6222537	Paire	40 Paire	5,16 CHF Prix / 1 Paire
Équerre de support	LAW FT	-----	6221513	Pièce	10 Pièce	10,55 CHF Prix / 1 Pièce
Pièce de raccordement FT	LAS 60 FT	-----	6221378	Pièce	10 Pièce	9,64 CHF Prix / 1 Pièce
Séparateur 45 DD	TSG 45 DD	127 063 669	6062321	m	3 m	15,74 CHF Prix / 1 m
Tôle d'angle DD	LEB 25 DD	-----	6221216	Pièce	1 Pièce	58,07 CHF Prix / 1 Pièce
Tôle d'angle DD	LEB 50 DD	-----	6221259	Pièce	1 Pièce	83,49 CHF Prix / 1 Pièce
Tôle de passage	LALB 60 FT	-----	6221890	Pièce	1 Pièce	81,68 CHF Prix / 1 Pièce
Tôle de départ FT	LAB 60 FT	-----	6220479	Pièce	1 Pièce	85,05 CHF Prix / 1 Pièce
Tôle de fond DD	ELB-L 60 DD	-----	6103368	m	3 m	92,06 CHF Prix / 1 m
