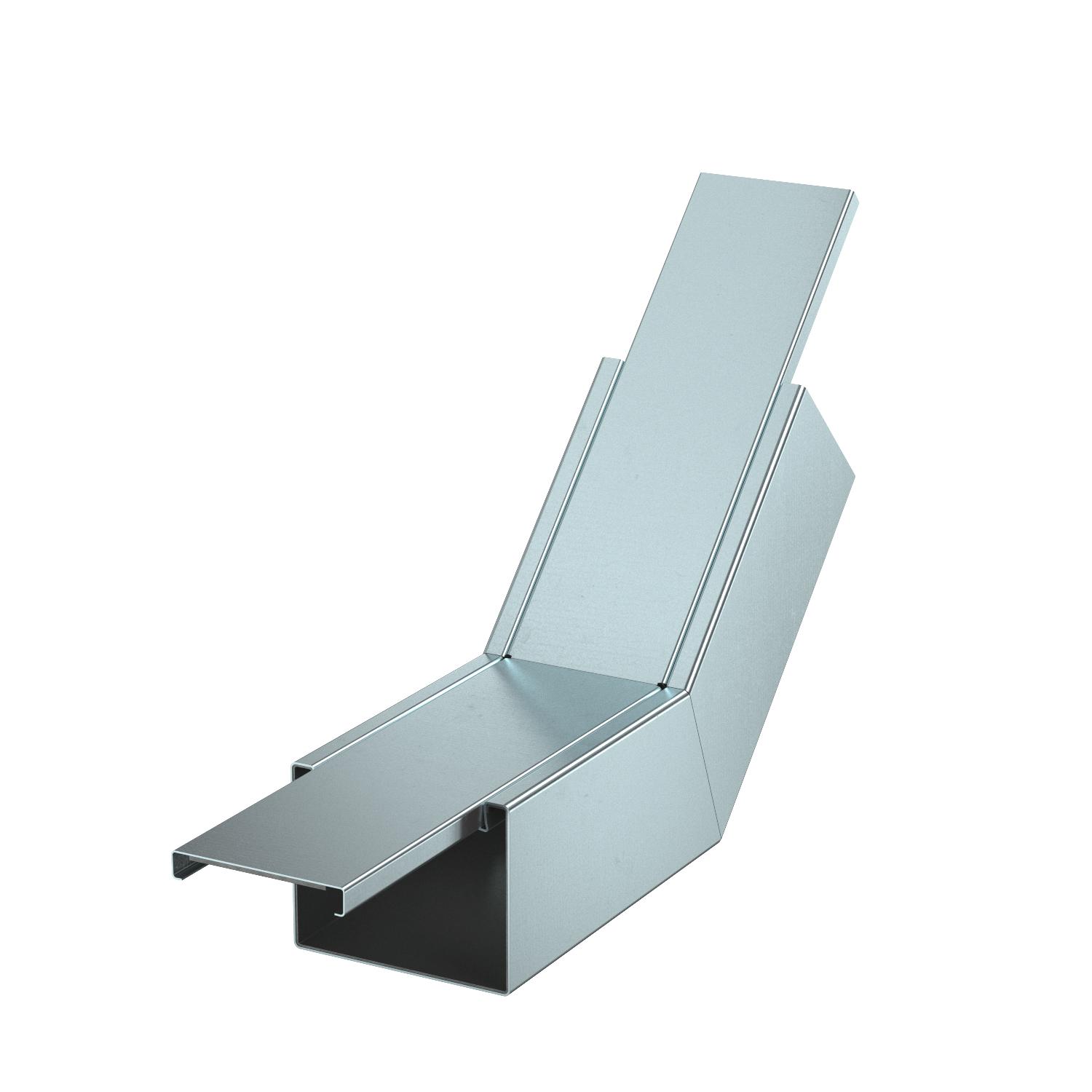

Coude vertical concave, hauteur de goulotte 80 mm, FS
Réf. 7218114 | EAN 4012197332174
- Description du produit
-
Description du produitCoude vertical à 45° en version concave avec toile pare-feu intumescente pour conduit d’installation PYROLINE® Rapid PLM. Adapté pour le montage direct au plafond et au mur, le montage sous des planchers systèmes ou sur des systèmes supports. Montage de joints sans outils avec l’éclisse couvre-joints PLM SI. Le couvercle est verrouillé sans outil et permet une inspection et une installation ultérieure rapides. La saillie du couvercle permet un montage du couvercle en quinconce pour une mise à la masse continue sur toute la longueur de la goulotte.
Pas de maintien de la fonction électrique au sens de la norme DIN 4102 partie 12 !
-
- Caractéristiques techniques
-
Caractéristiques techniques

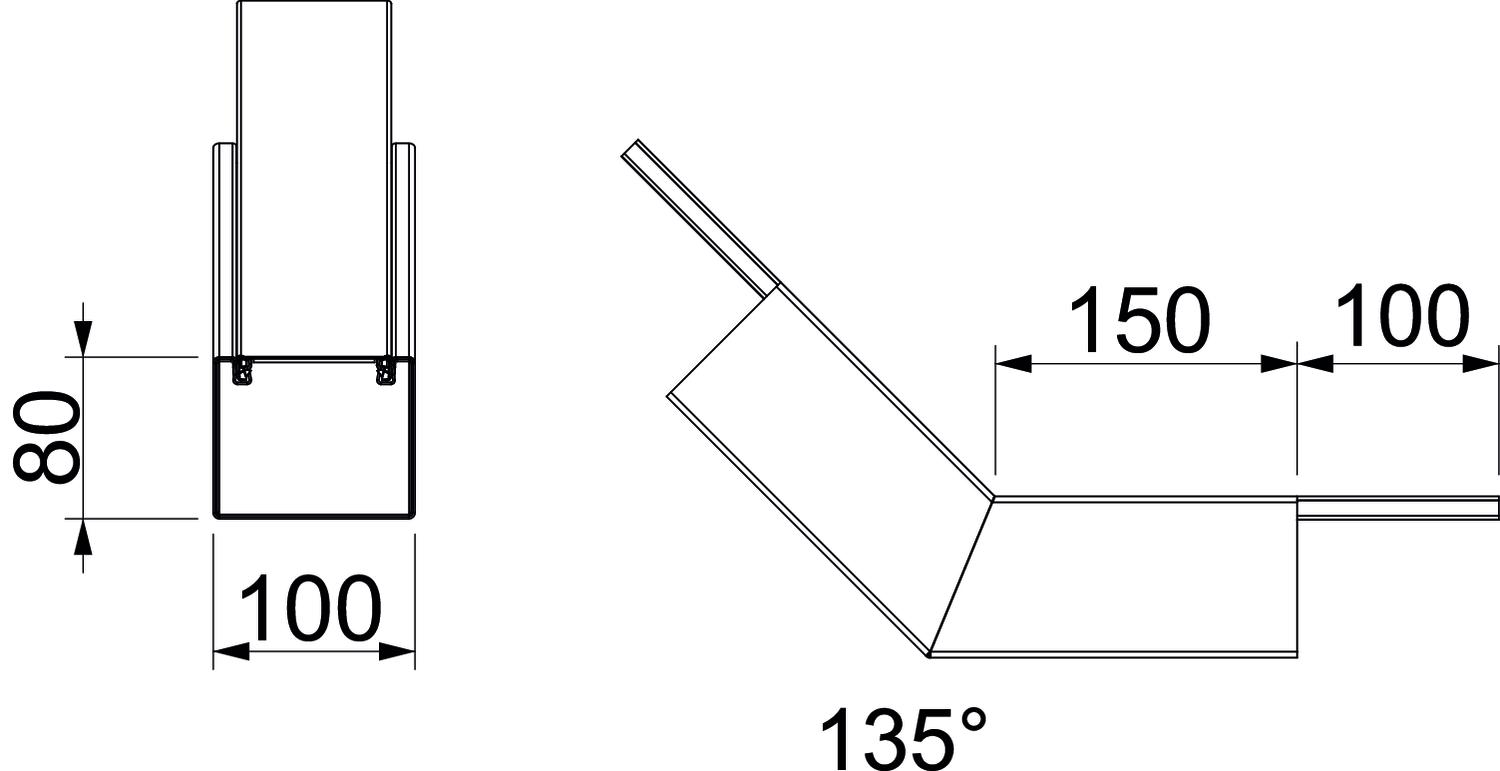

Angle de coude 45 ° Avec perforation oui Classification EI - Goulotte d’installation 90 Coloris zinc Cote A 150 mm Cote B 100 mm Dimension 435x100x257 Dimension H 80 mm Empreinte CO2 (GWP) du berceau à la porte 4,9414 kg CO2e / 1 Pièce Fixation du couvercle autres Gaine acier Matériau acier Nombre de faces traitées par flambage 4 Section utile 5180 mm² Séparateurs possibles non Surface galvanisé sendzimir - Tous les types
- Téléchargements
-
Fiche technique PLM BR 0810 FS / 7218114 , 0.16MB , pdfCatalogue Fire protection ducts , 8.99MB , pdfDéclaration de conformité UE PLM BR 0810 FS / 7218114 , 0.19MB , pdfDéclaration de performance PLM BR 0810 FS / 7218114 , 0.78MB , pdfCertificat d'agrément PYROLINE® Rapid PLM , 2.15MB , pdf
