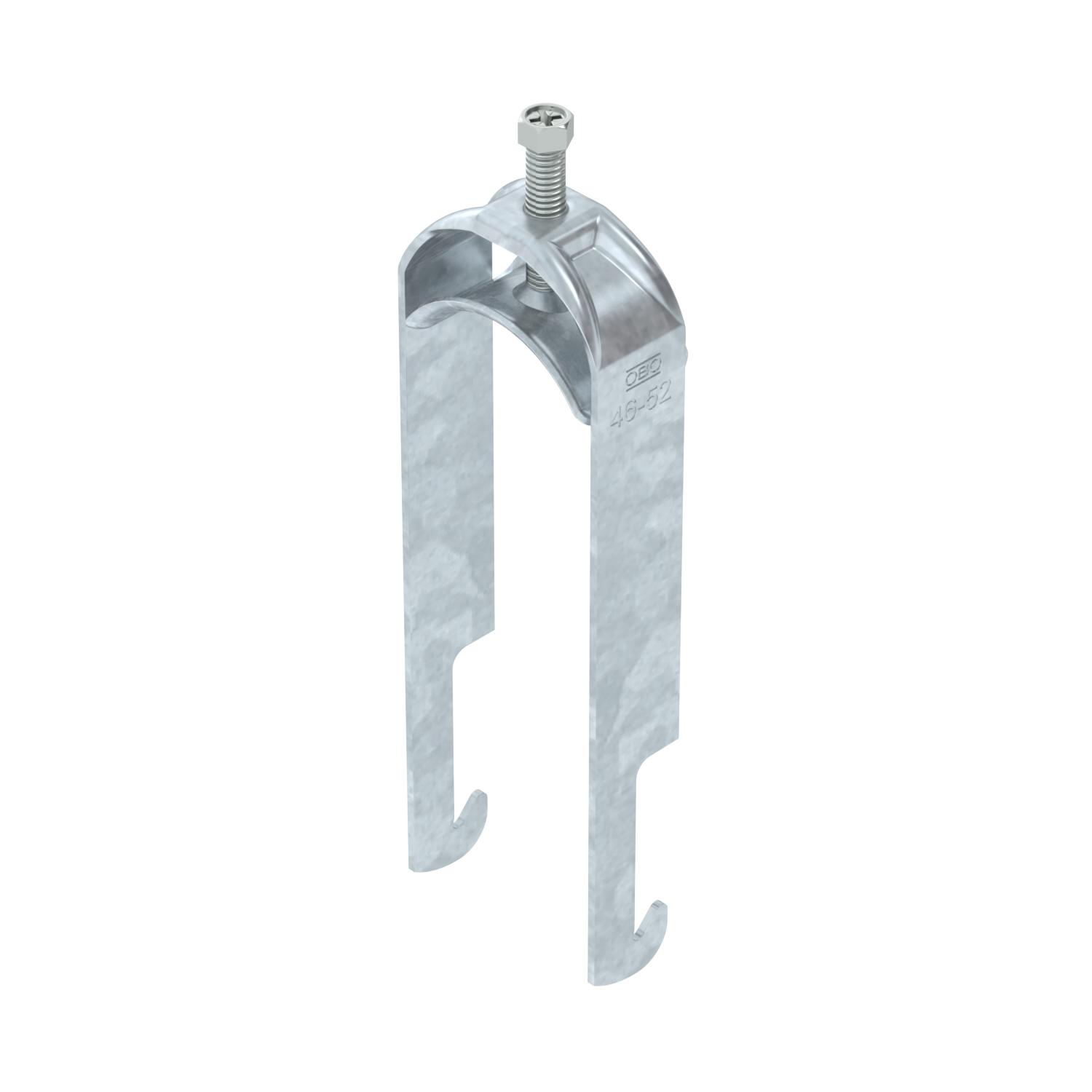

Bride de fixation 2056 pied W, double, plaque de pression en métal, FT
Réf. 1188362 | EAN 4012197417222
- Description du produit
-
Description du produitBride de fixation avec pied W, plaque de pression en métal avec bords arrondis pour la protection des câbles. Pour montage vertical et horizontal de 2 câbles individuels sur des cornières jusqu’à < 40 mm. Avec vis à 1 filet sur plaque de pression, tête de vis hexagonale universelle SW10, avec fente et empreinte cruciforme. Convient au montage en intérieur et en extérieur. L’utilisation d’une contre-plaque est recommandée.
-
- Caractéristiques techniques
-
Caractéristiques techniques

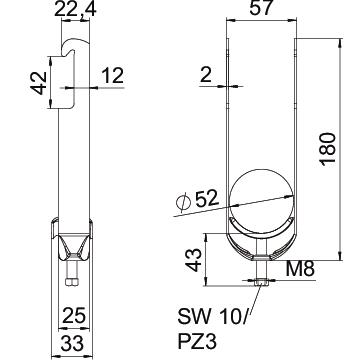

Avec carter métallique oui Cote A 25 mm Cote B 57 mm Cote c 33 mm Cote L 43 mm Cote t 2 mm Dimension 46-52mm Dimension G (mm) M8 Dimension H 180 mm Empreinte CO2 (GWP) du berceau à la porte 0,495 kg CO2e / 1 Pièce Épaisseur de tôle 2 mm Filetage M8 Hauteur 180 mm Largeur 57 mm Longueur 25 mm Longueur dimensions extérieures 33 mm Matériau acier max. Couple de serrage 5 Nm Nombre de câbles/tubes 2 Ouverture 10 mm Plage de serrage D max. 52 mm Plage de serrage D min. 46 mm pour diamètre de tube max. 52 mm pour diamètre de tube min. 46 mm Sans halogène oui Supplément matériau acier Supplément surface galvanisé à chaud Surface galvanisé à chaud par trempage Type de montage Cornière lourde - Tous les types
-
Tous les types
- Téléchargements
-
Fiche technique BS-W2-M-52 FT / 1188362 , 0.17MB , pdfCatalogue Fastening materials , 19.78MB , pdfDéclaration de conformité UE BS-W2-M-52 FT / 1188362 , 0.13MB , pdfDéclaration de conformité UK BS-W2-M-52 FT / 1188362 , 0.10MB , pdfInstructions de montage Clamp clip W foot, metal , 0.30MB , pdf
