Bride de fixation 2056 pied W, double, plaque de pression en métal, FT
Réf. 1188356 | EAN 4012197417161
- Description du produit
-

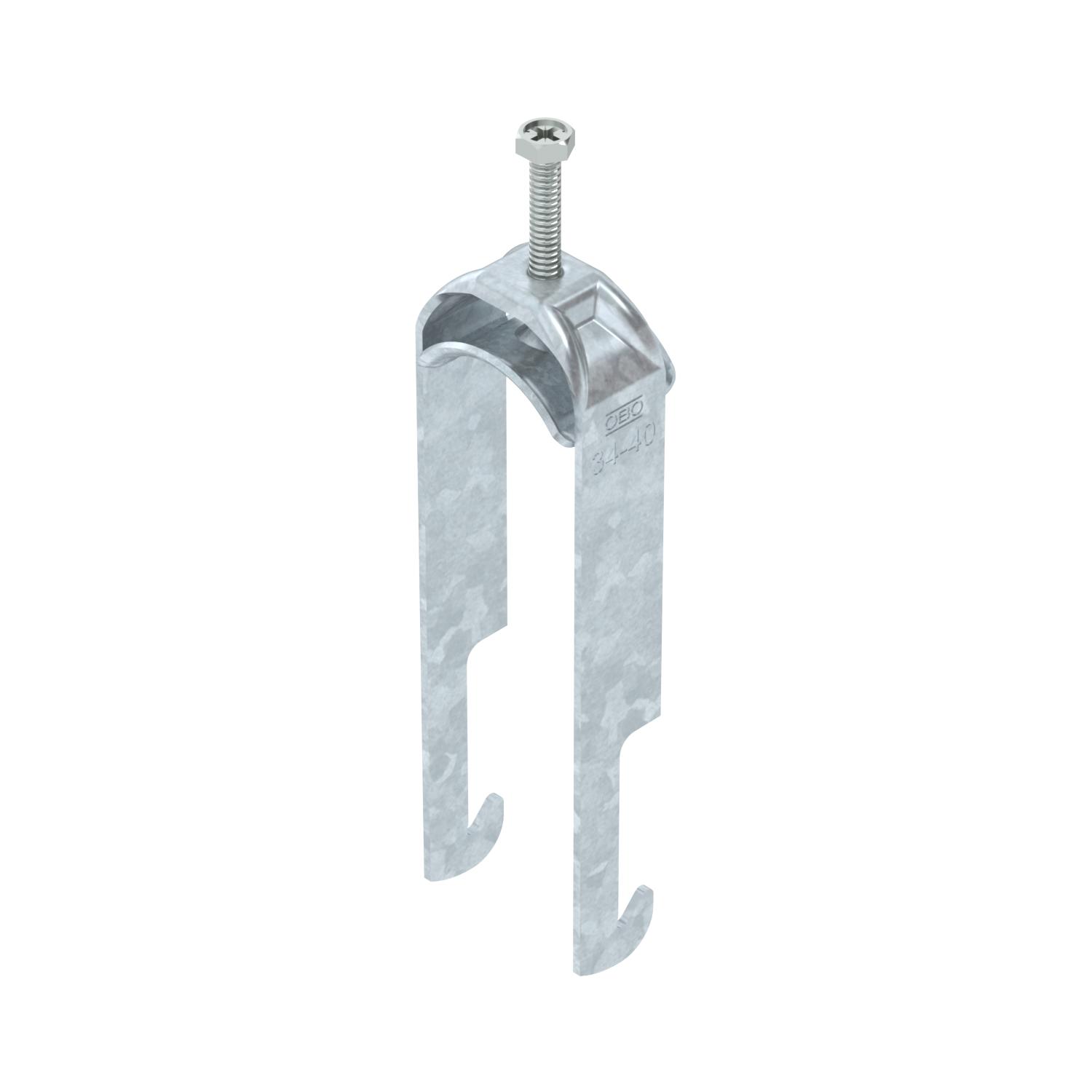

Description du produitBride de fixation avec pied W, plaque de pression en métal avec bords arrondis pour la protection des câbles. Pour montage vertical et horizontal de 2 câbles individuels sur des cornières jusqu’à < 40 mm. Avec vis à 1 filet sur plaque de pression, tête de vis hexagonale universelle SW10, avec fente et empreinte cruciforme. Convient au montage en intérieur et en extérieur. L’utilisation d’une contre-plaque est recommandée.
-
- Caractéristiques techniques
-
Caractéristiques techniques

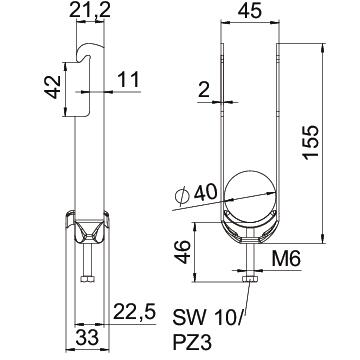

Avec carter métallique oui Cote A 22,5 mm Cote B 45 mm Cote c 33 mm Cote L 46 mm Cote t 2 mm Dimension 34-40mm Dimension G (mm) M6 Dimension H 155 mm Empreinte CO2 (GWP) du berceau à la porte 0,4183 kg CO2e / 1 Pièce Épaisseur de tôle 2 mm Filetage M6 Hauteur 155 mm Largeur 45 mm Longueur 22,5 mm Longueur dimensions extérieures 33 mm Matériau acier max. Couple de serrage 3 Nm Nombre de câbles/tubes 2 Ouverture 10 mm Plage de serrage D max. 40 mm Plage de serrage D min. 34 mm pour diamètre de tube max. 40 mm pour diamètre de tube min. 34 mm Sans halogène oui Supplément matériau acier Supplément surface galvanisé à chaud Surface galvanisé à chaud par trempage Type de montage Cornière lourde - Tous les types
-
Tous les types
