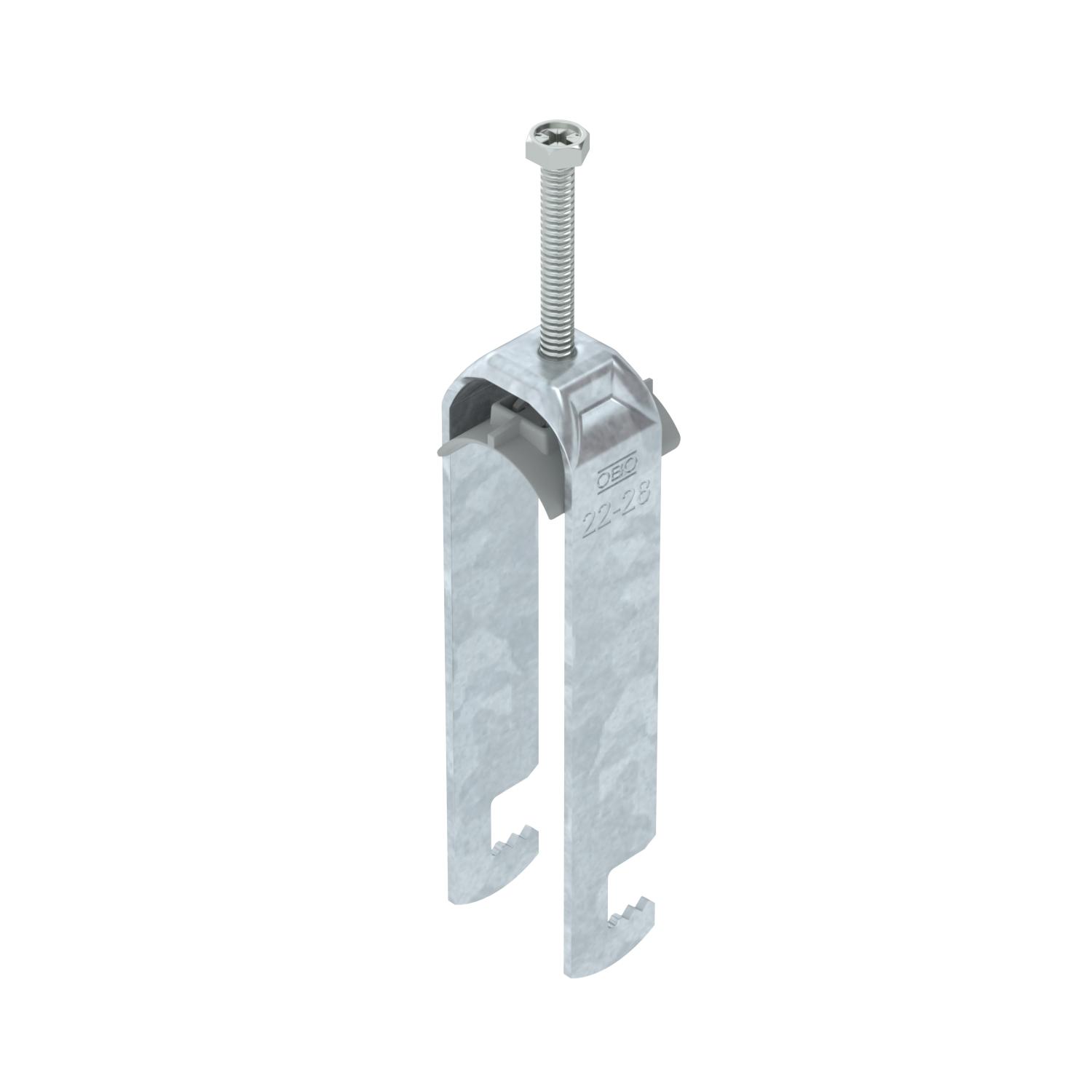

Bride de fixation 2056 pied F, triple, plaque de pression en matière plastique, FT
Réf. 1188210 | EAN 4012197405199
- Description du produit
-
Description du produitBride de fixation avec pied F, plaque de pression en matière plastique en polypropylène. Pour montage vertical et horizontal de 3 câbles individuels sur des fers plats. Avec vis à 1 filet sur plaque de pression, tête de vis hexagonale universelle SW10, avec fente et empreinte cruciforme. Convient au montage en intérieur et en extérieur. Plusieurs câbles doivent être séparés par des plaques doubles. L’utilisation d’une contre-plaque est recommandée.
-
- Caractéristiques techniques
-
Caractéristiques techniques

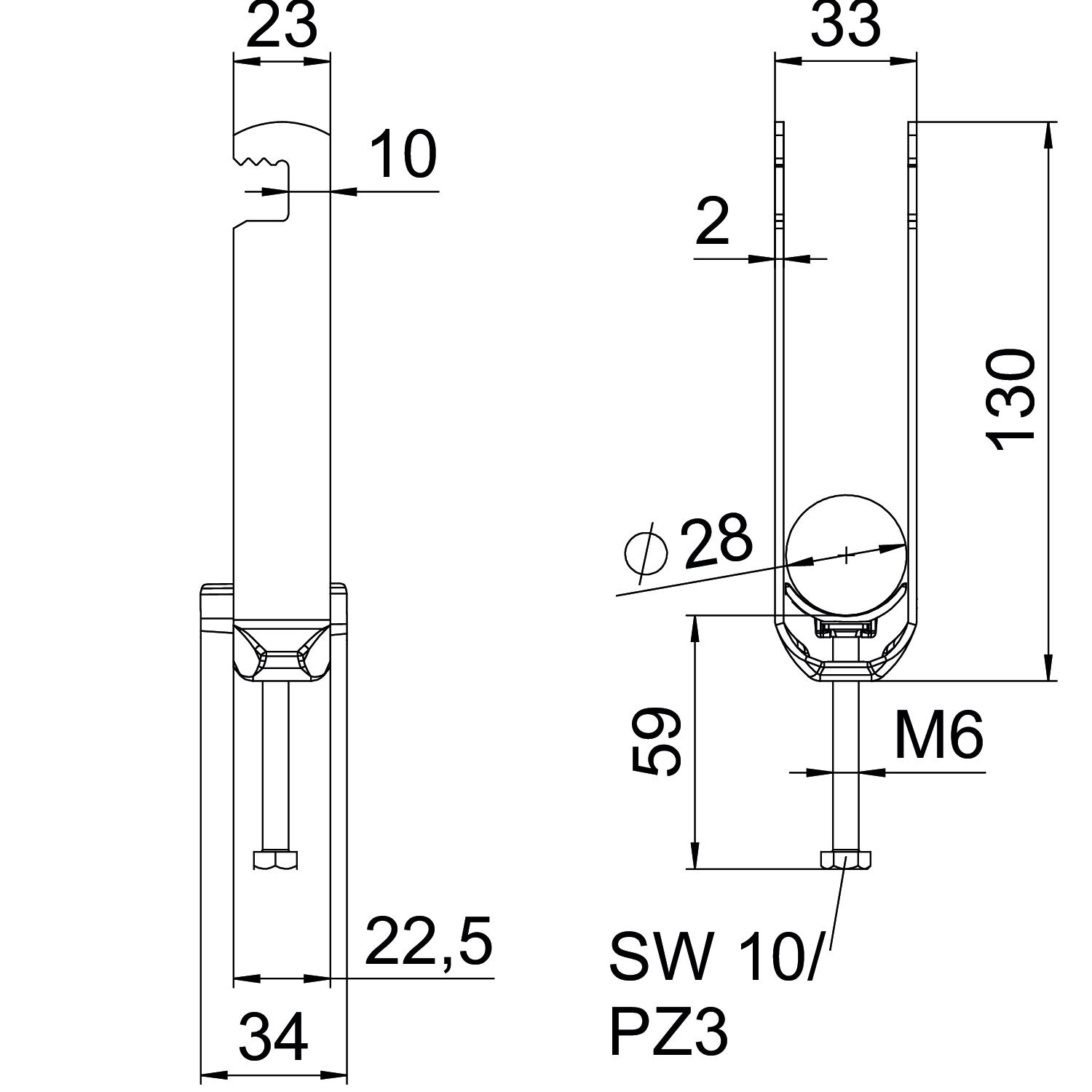

Avec carter en plastique oui Cote A 22,5 mm Cote B 33 mm Cote c 34 mm Cote L 59 mm Cote t 2 mm Dimension 22-28mm Dimension G (mm) M6 Dimension H 130 mm Empreinte CO2 (GWP) du berceau à la porte 0,2974 kg CO2e / 1 Pièce Épaisseur de tôle 2 mm Filetage M6 Hauteur 130 mm Largeur 33 mm Longueur 22,5 mm Matériau acier max. Couple de serrage 3 Nm Nombre de câbles/tubes 3 Ouverture 10 mm Plage de serrage D max. 28 mm Plage de serrage D min. 22 mm pour diamètre de tube max. 28 mm pour diamètre de tube min. 22 mm Sans halogène oui Supplément matériau acier Supplément surface galvanisé à chaud Surface galvanisé à chaud par trempage Type de montage Profilé plat - Tous les types
-
Tous les types
- Téléchargements
-
Fiche technique BS-F3-K-28 FT / 1188210 , 0.19MB , pdfCatalogue Fastening materials , 19.78MB , pdfDéclaration de conformité UE BS-F3-K-28 FT / 1188210 , 0.13MB , pdfDéclaration de conformité UK BS-F3-K-28 FT / 1188210 , 0.09MB , pdfInstructions de montage Clamp clip F foot, plastic , 2.74MB , pdf
